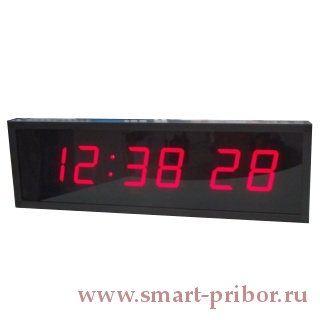

ЦПВ.6.240 часы цифровые первично-вторичные

Предназначены для отсчёта текущего времени и даты, а также измерения температуры окружающего воздуха и отображения указанных параметров циклически на цифровом светодиодном дисплее.

В качестве вторичных, часы обеспечивают возможность внешней синхронизации с помощью сигналов DCF передаваемых GPS-приёмником или другими первичными цифровыми часами, а также с помощью сигнала управления и синхронизации TELNU.

В качестве первичных часы формируют DCF-сигнал для синхронизации других первичных или первично-вторичных часов, а также сигнал TELNU для управления вторичными стрелочными часами, поддерживающими данный формат синхронизации.

  • Цифровые часы с высотой знака 240 мм.
  • Количество разрядов 6.
  • Длина x Высота x Толщина - 1470х355х160 мм.
  • Вес 19800 г.
  • Область применения - Помещение + улица.

Предназначены для отсчёта текущего времени и даты, а также измерения температуры окружающего воздуха и отображения указанных параметров циклически на цифровом светодиодном дисплее.

В качестве вторичных, часы обеспечивают возможность внешней синхронизации с помощью сигналов DCF передаваемых GPS-приёмником или другими первичными цифровыми часами, а также с помощью сигнала управления и синхронизации TELNU.

В качестве первичных часы формируют DCF-сигнал для синхронизации других первичных или первично-вторичных часов, а также сигнал TELNU для управления вторичными стрелочными часами, поддерживающими данный формат синхронизации.

  • Цифровые часы с высотой знака 240 мм.
  • Количество разрядов 6.
  • Длина x Высота x Толщина - 1470х355х160 мм.
  • Вес 19800 г.
  • Область применения - Помещение + улица.

Диапазон напряжений питания:

при внутреннем источнике питания 110…264В
при внешнем источнике питания 30В±10%
при питании от внешних аккумуляторов 2 х 12В/0,7Ач

Диапазон выходных напряжений на клеммах подключения внешних аккумуляторов

24…30В

Максимальный ток заряда внешних аккумуляторов

0,25А

Потребляемая мощность, не более:

для 4-разрядных часов 30Вт
для 4-разрядных часов с выходом «TELNU» 60Вт
для 6-разрядных часов 40Вт
для 6-разрядных часов с выходом «TELNU» 70Вт

Диапазон рабочих температур

0…70ºC

Среднесуточная точность хода без синхронизации при наличии сетевого питания, не хуже

1с/сутки

Пассивный запас хода (без индикации и управления), не менее

30 суток

Характеристики «токовой петли»:

Диапазон амплитуд входного сигнала

5…33В

Максимальный входной ток

40мА

Максимальное коммутируемое напряжение на выходе

70В

Максимальный коммутируемый ток на выходе

70мА

Остаточное выходное напряжение в разомкнутом состоянии при токе нагрузки 10мА, не более

8,5В


Максимальная дальность синхронизации

600м

Характеристики стыка RS485:


Максимальная разность напряжений между входами A и B

12В

Максимальная разность напряжений между входами A, B и общим

Максимальное количество приёмников, подключаемых к выходу

31шт.


Максимальная дальность синхронизации

1200м

Характеристики интерфейса "TELNU":

Максимальное выходное напряжение

24…30В

Максимальный ток нагрузки

Классификация часов цифровых первично-вторичных ЦПВ

№ п/п

Характеристика

Условные обозначения

Расшифровка

1

Тип часов

ЦПВ

Часы цифровые первично-вторичные с возможностью синхронизации показаний вторичных часов.

2

Количество

разрядов

4

С отображение часов и минут.

6

С отображением часов, минут и секунд.

3

Цвет  индикаторов

З

Зеленый

Ж

Желтый

К

Красный

4

Отображение информации



Одностороннее (по умолчанию)

Д

двухстороннее

5



Размер цифр , мм (чч,мм )/ сс соответственно

100

Светодиодные сегментные индикаторы с высотой цифр 100мм.

100/57В





Светодиодные сегментные индикаторы с высотой цифр отображающих часы и минуты 100мм., секунды 57мм., секунды выравниваются вверх.

100/57Н







Светодиодные сегментные индикаторы с высотой цифр отображающих часы и минуты 100мм., секунды 57мм., секунды выравниваются вниз.

240





Знакоместа образованы с помощью точечных СД индикаторов, высота цифр 240мм.

6

Вариант монтажа часов

МС

Монтаж на стену (по умолчанию)

МП

Монтаж на потолок

7

Тип «входов-выходов» синхронизации с помощью DCF-сигнала

ТП





«Вход-выход» DCF-сигнала типа «токовая петля» опторазвязный (по умолчанию)

RS





«Вход-выход» DCF-сигнала с использованием стандартных драйверов интерфейсного стыка RS-485.

Примеры:

ЦПВ-6К.100.МС.ТП – часы первично-вторичные, шестиразрядные, цвет индикаторов красный, односторонние, с высотой индикаторов 100мм, монтаж на стену, синхронизация с помощью DCF-сигнала по «входу-выходу» типа «токовая петля».

ЦПВ-4З.100 – часы первично-вторичные, четырехразрядные, цвет индикаторов зеленый, односторонние, с высотой индикаторов 100мм, монтаж на стену, синхронизация с помощью DCF-сигнала по «входу-выходу» типа «токовая петля».
