100ГР-32В громкоговоритель рупорный взрывозащищенный

Предназначен для использования в качестве источника звука в системах производственно-технологической громкоговорящей связи, аварийного оповещения и озвучивания во взрывоопасных зонах всех классов кроме зоны класса 0.

  • Входное напряжение: 120 В (возможно переключение на 30 В).
  • Шумовая мощность: 100 Вт.
  • Уровень характеристической чувствительности, не менее: 108 дБ.
  • Эффективный рабочий диапазон частот: 350-5700 Гц.
  • Материал корпуса: АБС пластик.
  • Степень защиты оболочки: IР56 по ГОСТ 14254-96.
  • Климатическое исполнение: УХЛ1 по ГОСТ 15150-69.

Предназначен для использования в качестве источника звука в системах производственно-технологической громкоговорящей связи, аварийного оповещения и озвучивания во взрывоопасных зонах всех классов кроме зоны класса 0.

  • Входное напряжение: 120 В (возможно переключение на 30 В).
  • Шумовая мощность: 100 Вт.
  • Уровень характеристической чувствительности, не менее: 108 дБ.
  • Эффективный рабочий диапазон частот: 350-5700 Гц.
  • Материал корпуса: АБС пластик.
  • Степень защиты оболочки: IР56 по ГОСТ 14254-96.
  • Климатическое исполнение: УХЛ1 по ГОСТ 15150-69.

Громкоговоритель состоит из:

  • головки,
  • согласующего трансформатора,
  • рупора
  • кожуха.

Головка и трансформатор находятся внутри кожуха, залиты компаундом и представляют собой неразборную конструкцию.

Взрывозащищенность громкоговорителя обеспечивается заключением звуковой катушки во взрывонепроницаемую оболочку, которая выдерживает давление взрыва внутри громкоговорителя и исключает его передачу в окружающую среду, а также герметизацией компаундом трансформатора и его контактных соединений. Маркировка применяемого компаунда – ЭД-16 по ГОСТ 10587-84 . Взрывонепроницаемость ввода кабеля обеспечивается герметизацией компаундом. Для предотвращения выдергивания кабель закреплен скобой.

Температура наружной поверхности громкоговорителя не должна превышать допустимую ГОСТ Р 30852.0-2002 для температурного класса Т6 и должна быть не менее чем на 20°С ниже рабочей температуры применяемого компаунда.

Конструкция громкоговорителя предусматривает возможность крепления его на любую поверхность, для чего он снабжен поворотным устройством, состоящим из скобы.
Габаритный чертеж громкоговорителя с размерами и размеры отверстий крепления на скобе приведены на Рис. 1.
Принцип работы громкоговорителя состоит в преобразовании электрической энергии в акустическую.

Громкоговоритель должен устанавливаться в наиболее удобном эксплуатационном положении. Необходимый наклон громкоговорителя производится на месте установки электромонтажной организацией. Максимальный угол поворота громкоговорителя относительно горизонтальной оси вниз не более – 90°, вверх не более – 20° (Рис. 2).

Электрические и электроакустические параметры громкоговорителя должны соответствовать нормам, указанным ниже при нормальных климатических условиях: температура окружающего воздуха 25±10°С, относительная влажность от 45 до 80%, атмосферное давление от 84 до 106,7 кПа.



Характеристики

Значения

Номинальное электрическое сопротивление, Ом

140/6.9

Полный коэффициент гармонических искажений при номинальном входном звуковом напряжении, %, не более, на частотах, Гц

от   630 до 1000
от 1000 до 3000 свыше 3000



15

10
7

Температура эксплуатации, оС от минус 50 до плюс 55
Влажность, % 95 ±  при t +25 оС.
Габаритные размеры, мм  D 282х337

Масса, кг

5,5

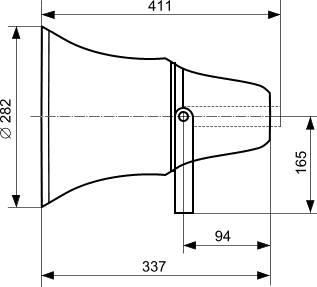

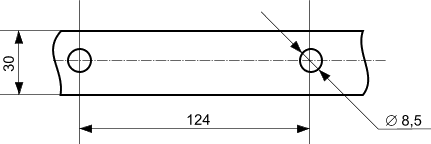

Рис. 1 Габаритный чертеж громкоговорителя с размерами и размеры отверстий крепления на скобе.



Схема электрическая принципиальная громкоговорителя


Рис.2 Положение громкоговорителя при эксплуатации.


Стандартная комплектация:

  1. Громкоговоритель рупорный 100ГР-32В - 1 шт.
  2. Паспорт - 1 шт.
  3. Упаковка - 1 шт. на 1 изделие
