12ГР-41П громкоговоритель рупорный пылезащищенный

Предназначен для оповещения и озвучивания в системах производственно-технологической связи и аварийного оповещения в цехах и на открытых площадках металлургического производства, а также карьеров и обогатительных фабрик, где по условиям работы возможно возникновение пыли, ферромагнитных частиц и химически агрессивной среды.

  • Входное напряжение: 120 В (возможно переключение на 30 В).
  • Шумовая мощность: 12 Вт.
  • Уровень характеристической чувствительности, не менее: 103 дБ.
  • Эффективный рабочий диапазон частот: 400-5000 Гц.
  • Материал корпуса: Алюминий.
  • Степень защиты оболочки: IР67 по ГОСТ 14254-96.
  • Климатическое исполнение: УХЛ1 по ГОСТ 15150-69.

Предназначен для оповещения и озвучивания в системах производственно-технологической связи и аварийного оповещения в цехах и на открытых площадках металлургического производства, а также карьеров и обогатительных фабрик, где по условиям работы возможно возникновение пыли, ферромагнитных частиц и химически агрессивной среды.

  • Входное напряжение: 120 В (возможно переключение на 30 В).
  • Шумовая мощность: 12 Вт.
  • Уровень характеристической чувствительности, не менее: 103 дБ.
  • Эффективный рабочий диапазон частот: 400-5000 Гц.
  • Материал корпуса: Алюминий.
  • Степень защиты оболочки: IР67 по ГОСТ 14254-96.
  • Климатическое исполнение: УХЛ1 по ГОСТ 15150-69.

12ГР-41П является модификацией 12ГР-41 и обладает повышенной мощностью и надежностью. Для повышения надежности и максимальной мощности в рабочий зазор магнитной цепи введена магнитореологическая суспензия типа МРС-14П. Улучшена прочность выводов звуковой катушки.

Конструкция громкоговорителя предусматривает возможность крепления его на любую поверхность, для чего он снабжен поворотным устройством, состоящим из скобы.

Габаритный чертеж громкоговорителя с размерами и размеры отверстий крепления на скобе приведены на Рис. 1.
Принцип работы громкоговорителя состоит в преобразовании электрической энергии в акустическую.

Громкоговоритель должен устанавливаться в наиболее удобном эксплуатационном положении. Необходимый наклон громкоговорителя производится на месте установки электромонтажной организацией. Максимальный угол поворота громкоговорителя относительно горизонтальной оси вниз не более – 90°, вверх не более – 20° (Рис. 2).

Электрические и электроакустические параметры громкоговорителя должны соответствовать нормам, указанным ниже при нормальных климатических условиях: температура окружающего воздуха 25±10°С, относительная влажность от 45 до 80%, атмосферное давление от 84 до 106,7 кПа.



Характеристики

Значения

Номинальное электрическое сопротивление, Ом

1200/75

Полный коэффициент гармонических искажений при номинальном входном звуковом напряжении, %, не более, на частотах, Гц

от   630 до 1000
от 1000 до 3000 свыше 3000



15

10
7

Температура эксплуатации, оС от минус 50 до плюс 55
Влажность, % 95 ±  при t +25 оС.
Габаритные размеры, мм  D 204х262

Масса, кг

3,2

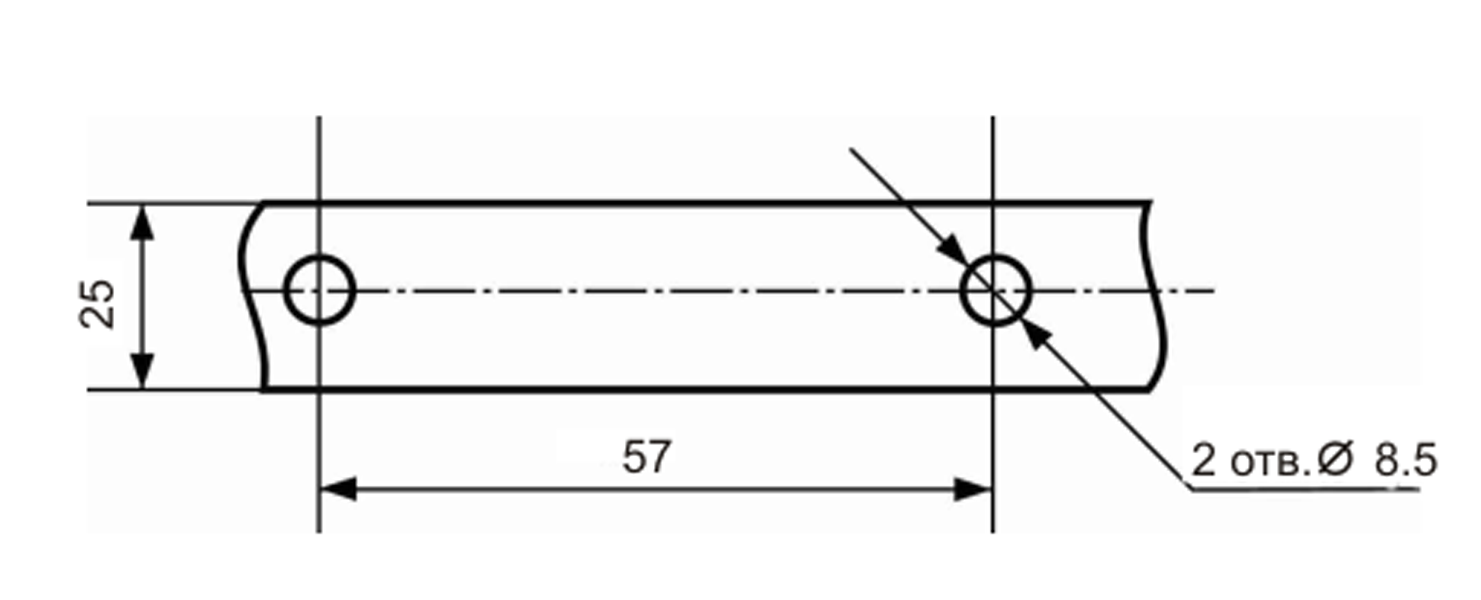

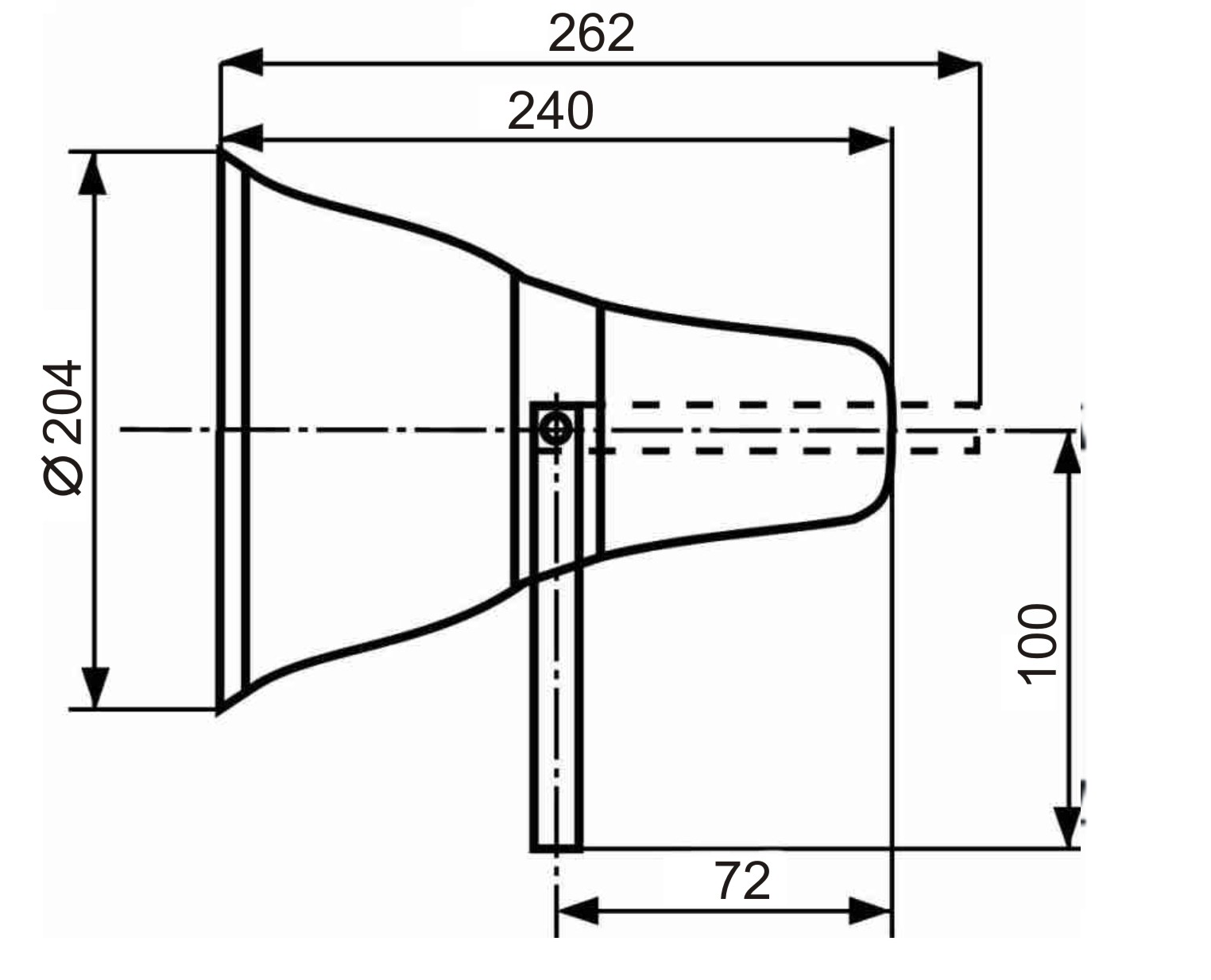

Рис. 1 Габаритный чертеж громкоговорителя с размерами и размеры отверстий крепления на скобе.

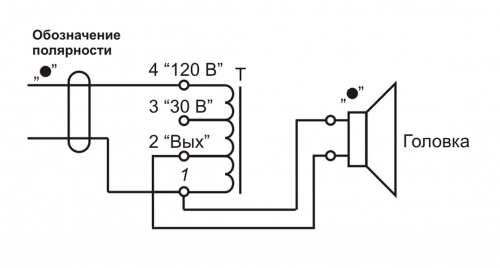

Схема электрическая принципиальная громкоговорителя

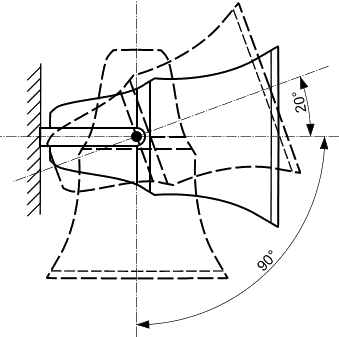

Рис.2 Положение громкоговорителя при эксплуатации.


Стандартная комплектация:

  1. Громкоговоритель рупорный 12ГР-41П - 1 шт.
  2. Паспорт - 1 шт.
  3. Упаковка - 1 шт. на 1 изделие
