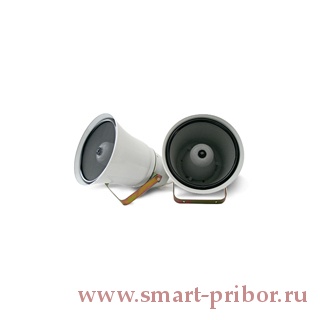

25ГР-Д2П громкоговоритель рупорный пылезащищенный

Предназначен для оповещения и озвучивания открытых пространств в условиях повышенного шума, а также цехов и площадок с повышенным содержанием в атмосфере силикатной, угольной и ферромагнитной пыли и химически активных веществ.

  • Входное напряжение: 120 В (возможно переключение на 30 В).
  • Шумовая мощность: 25 Вт.
  • Уровень характеристической чувствительности, не менее: 103 дБ.
  • Эффективный рабочий диапазон частот: 315-5600 Гц.
  • Материал корпуса: АБС пластик
  • Степень защиты оболочки: IР67 по ГОСТ 14254-96.
  • Климатическое исполнение: УХЛ1 по ГОСТ 15150-69.

Предназначен для оповещения и озвучивания открытых пространств в условиях повышенного шума, а также цехов и площадок с повышенным содержанием в атмосфере силикатной, угольной и ферромагнитной пыли и химически активных веществ.

  • Входное напряжение: 120 В (возможно переключение на 30 В).
  • Шумовая мощность: 25 Вт.
  • Уровень характеристической чувствительности, не менее: 103 дБ.
  • Эффективный рабочий диапазон частот: 315-5600 Гц.
  • Материал корпуса: АБС пластик
  • Степень защиты оболочки: IР67 по ГОСТ 14254-96.
  • Климатическое исполнение: УХЛ1 по ГОСТ 15150-69.

Громкоговоритель состоит из:

  • головки,
  • согласующего трансформатора,
  • рупора и кожуха.
  • Головка и трансформатор находятся внутри кожуха.

25ГР-Д2П является модификацией 25ГР-Д2 и обладает повышенной мощностью и надежностью. Для повышения надежности и предельной мощности в рабочий зазор магнитной цепи введена магнитореологическая суспензия.

Громкоговоритель рупорный состоит из:

  • головки,
  • согласующего трансформатора,
  • рупора
  • кожуха.

Головка и трансформатор находятся внутри кожуха.
Для повышения надежности и предельной мощности в рабочий зазор магнитной цепи введена магнитореологическая суспензия.

Конструкция громкоговорителя предусматривает возможность крепления его на любую поверхность, для чего он снабжен поворотным устройством, состоящим из скобы.
Габаритный чертеж громкоговорителя с размерами и размеры отверстий крепления на скобе приведены на Рис. 1.
Принцип работы громкоговорителя состоит в преобразовании электрической энергии в акустическую.

Громкоговоритель должен устанавливаться в наиболее удобном эксплуатационном положении. Необходимый наклон громкоговорителя производится на месте установки электромонтажной организацией. Максимальный угол поворота громкоговорителя относительно горизонтальной оси вниз не более – 90°, вверх не более – 20° (Рис. 2).

Электрические и электроакустические параметры громкоговорителя должны соответствовать нормам, указанным ниже при нормальных климатических условиях: температура окружающего воздуха 25±10°С, относительная влажность от 45 до 80%, атмосферное давление от 84 до 106,7 кПа.

Характеристики

Значения

Номинальное электрическое сопротивление, Ом

576/75

Полный коэффициент гармонических искажений при номинальном входном звуковом напряжении, %, не более, на частотах, Гц

от   630 до 1000
от 1000 до 3000 свыше 3000



15

10
7

Температура эксплуатации, оС от минус 50 до плюс 55
Влажность, % 95 ±  при t +25 оС.
Габаритные размеры, мм  D 282х337

Масса, кг

5



Рис. 1 Габаритный чертеж громкоговорителя с размерами и размеры отверстий крепления на скобе.



Схема электрическая принципиальная громкоговорителя




Рис.2 Положение громкоговорителя при эксплуатации.


Стандартная комплектация:

  1. Громкоговоритель рупорный 25ГР-Д2П - 1 шт.
  2. Паспорт - 1 шт.
  3. Упаковка - 1 шт. на 1 изделие
