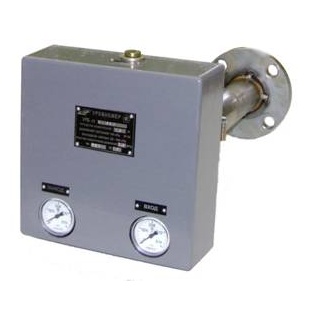

УРБ-П, УРБ-ПМ уровнемеры буйковые пневматические

Предназначены для работы в системах автоматического контроля, управления и регулирования параметров производственных технологических процессов с целью выдачи информации в виде стандартного пневматического сигнала об уровне жидкости ( УРБ-П ) или положении границы раздела двух несмешивающихся жидкостей ( УРБ-ПМ ), находящихся под вакуумметрическим, атмосферным или избыточным давлением.

Предназначены для контроля уровня сред, не содержащих компонентов, конденсат паров которых замерзает при отрицательных температурах окружающего воздуха, возможных в процессе эксплуатации.

При наличии таких компонентов уровнемеры должны размещаться в обогреваемых шкафах или необходимо использовать обогреватель уровнемеров ОУр.

Внесены в Государственный реестр средств измерений под № 8320/1. Уровнемеры относятся к изделиям ГСП.

Эксплуатируются в условиях, установленных для исполнения УХЛ категории 3.1 или ХЛ категории размещения 2 по ГОСТ 15150, но для работы при температуре окружающего воздуха от минус 50 до плюс 70 ° С для исполнений УХЛ и ХЛ и от минус 10 до плюс 45 ° С для исполнения Т.

В линии, подводящей к уровнемерам воздух питания, должны быть установлены фильтр и стабилизатор давления воздуха.

По устойчивости к механическим воздействиям Уровнемеры NX соответствуют исполнению по ГОСТ Р52931.

Степень зашиты уровнемеров от воздействия пыли и воды IP54 по ГОСТ 14254.

Предназначены для работы в системах автоматического контроля, управления и регулирования параметров производственных технологических процессов с целью выдачи информации в виде стандартного пневматического сигнала об уровне жидкости ( УРБ-П ) или положении границы раздела двух несмешивающихся жидкостей ( УРБ-ПМ ), находящихся под вакуумметрическим, атмосферным или избыточным давлением.

Предназначены для контроля уровня сред, не содержащих компонентов, конденсат паров которых замерзает при отрицательных температурах окружающего воздуха, возможных в процессе эксплуатации.

При наличии таких компонентов уровнемеры должны размещаться в обогреваемых шкафах или необходимо использовать обогреватель уровнемеров ОУр.

Внесены в Государственный реестр средств измерений под № 8320/1. Уровнемеры относятся к изделиям ГСП.

Эксплуатируются в условиях, установленных для исполнения УХЛ категории 3.1 или ХЛ категории размещения 2 по ГОСТ 15150, но для работы при температуре окружающего воздуха от минус 50 до плюс 70 ° С для исполнений УХЛ и ХЛ и от минус 10 до плюс 45 ° С для исполнения Т.

В линии, подводящей к уровнемерам воздух питания, должны быть установлены фильтр и стабилизатор давления воздуха.

По устойчивости к механическим воздействиям Уровнемеры NX соответствуют исполнению по ГОСТ Р52931.

Степень зашиты уровнемеров от воздействия пыли и воды IP54 по ГОСТ 14254.

Таблица №1

Характеристики

Значения

УРБ-П1

УРБ-П2

УРБ-ПМ1

УРБ-ПМ2

материалы деталей

ст. 20 12Х18Н10Т

Предельные значения диапазона измерения

0,25; 0,4; 0,6; 0,8; 1,0; 1,6; 2,0; 2,5; 3,0; 4,0; 6,0; 8,0; 10,0;

0,6; 0,8; 1,0; 1,6; 2,0; 2,5; 3,0;

Диапазон температур, 0 С

-50 +100

-200 ...- 50
+100 ... + 400

-50; +100

-200 ...- 50
+100 ... + 400

Предельно допустимое рабочее избыточное давление, МПа

2,5; 4,0; 6,3; 10,0

2,5; 4,0;



Примечания.

  1. Буйки уровнемеров изготавливаются неполированными. По требованию потребителя (за дополнительную плату), буйки изготавливаются полированными для измерения уровня вязких сред.
  2. Уровнемеры УРБ-П2 и УРБ-ПМ2 в диапазоне температур от минус 200 до минус 50 0С, и от плюс 100 до плюс 400 0С с теплоотводящим патрубком используются в качестве индикаторов уровня при давлении не более 4 МПа.
  • Уровнемеры могут быть настроены:
    - УРБ-П - на плотность измеряемой жидкости 0,5-2,5 г / см 3 ;
    - УРБ-ПМ - на разность плотностей 0,122-0,4 г / см 3
  • (при плотности нижней жидкости от 0,9 до 1,0 г / см 3 )
  • Давление воздуха питания, кПа (кгс / см я ) 140 ± 14 (1,4 ± 0,14)
  • Расход воздуха питания в установившемся режиме при нормальных условиях:
  • не более 5 л / мин.
  • Предел изменения выходного сигнала при изменении уровня жидкости от нижнего до верхнего предела измерения, кПа (кгс / см2) 20-100 (0,2-1,0)
  • Допускаемая основная погрешность,% ± 0,5 *; ± 1,0; ± 1,5
  • Дальность передачи выходного сигнала по пневматической линии связи внутренним диаметром 6 мм, до 300 м

Гарантийный срок - 1,5 года со дня ввода уровнемеров-регуляторов в эксплуатацию

Средний срок службы - не менее 12 лет.

* Уровнемеры с допускаемой основной погрешностью ± 0,5 по поставляются согласованию с изготовителем.

Принцип действия уровнемера основан на пневматической силовой компенсации изменения выталкивающей силы, действующей на буек, возникающего при изменении уровня контролируемой среды.

Уровнемеры не имеют дополнительной погрешности от измерения рабочего избыточного давления.

Общий вид, габаритные, установочные и присоединительные размеры.

Стандартная комплектация:

  1. Уровнемер регулятор - 1 шт.
  2. Буек с подвеской - 1 комп.
  3. Руководство по эксплуатации - 1 экз.
  4. Паспорт - 1 экз.
  5. Комплект монтажных частей - 1 упак.
  6. Комплект запасных частей и принадлежностей - 1 упак. (На один уровнемер)
  7. Ведомость комплекта запаеных частей и принадлежностей - 1 экз.

По отдельному заказу:

  1. Теплоотводящий патрубок - 1 шт.
  2. Ответный фланец- 1 шт.

Пример записи при заказе:

  1. Обозначение уровнемера по таб. №1
  2. Климатическое исполнение.
  3. Верхнее значение диапазона измерения уровня жидкости (УРБ-П) или уровня раздела сред (УРБ-ПМ) по табл. 3.
  4. Разность плотностей двух сред, г / см 3  (для уровнемеров контроля уровня границы раздела сред).
  5. Плотность нижней среды, г / см 3  (для уровнемеров контроля уровня одной жидкости - плотность этой жидкости).
  6. Давление контролируемой среды, мПа.
  7. Материал фланца.
  8. Основная погрешность.
  9. Условное обозначение присоединительного фланца.
  10. Температура контролируемой среды.

​Таблица №3

Условное обозначение уровнемера

Рис.

Предельное значение диапа­зона измерения или уровня границы раздела фаз, Н2, м

Диапазон температур измеряемой среды, 0 С

Размеры, мм

Масса,
кг
(без буйка)

Н

Н1

УРБ-П1

0,25; 0,4; 0,6; 0,8; 1,0; 1,6; 2,0; 2,5; 3,0; 4,0; 5,0; 8,0; 10,0

от -50 до +100

208

150

11

УРБ-ПМ1

0,6; 0,8; 1,0; 1,6; 2,0; 2,5; 3,0

УРБ-П2

0,25; 0,4; 0,6; 0,8; 1,0; 1,6; 2,0; 2,5; 3,0; 4,0; 6,0; 8,0; 10,0

от -200 до -50

656

590

16

УРБ-ПМ2

0,6; 0,8; 1,0; 1,6; 2,0; 2,5; 3,0

УРБ-П2

0,25; 0,4; 0,6; 0,8; 1,0; 1,6; 2,0; 2,5; 3,0; 4,0; 6,0; 8,0; 10,0

от +100 до +400

16

УРБ-ПМ2

0,6; 0,8; 1,0; 1,6; 2,0; 2,5; 3,0
