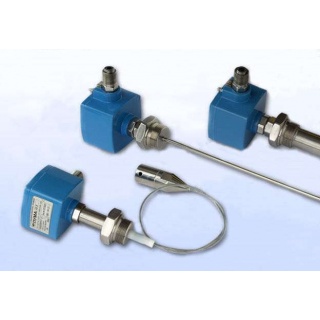

ПУМА100 уровнемер моноблочный

Предназначен для непрерывного измерения уровня жидких или сыпучих сред в технологических и товарных резервуарах, танках, силосах, бункерах и т.п. стационарных установках, в том числе в емкостях, находящихся под избыточным давлением, а также для передачи измерительной информации по интерфейсу RS485 другим устройствам систем автоматизированного управления (АСУ).

Предназначен для непрерывного измерения уровня жидких или сыпучих сред в технологических и товарных резервуарах, танках, силосах, бункерах и т.п. стационарных установках, в том числе в емкостях, находящихся под избыточным давлением, а также для передачи измерительной информации по интерфейсу RS485 другим устройствам систем автоматизированного управления (АСУ).

Принцип действия основан на преобразовании электрической емкости чувствительного элемента в частотный сигнал. Величина электрической емкости чувствительного элемента и, соответственно, длительность периода частотного сигнала зависит от глубины погружения ЧЭ в контролируемую среду, т.е. от положения уровня.

Уровнемеры ПУМА100 могут быть объединены в локальную сеть с интерфейсом RS-485, что позволяет подключить без повторителей сигнала до 32 приборов на одну линию связи. При наличии повторителей в линии связи возможно подключение 250 приборов.

Уровнемер ПУМА100 может использоваться в комплекте со следующими техническими и программными средствами, поставляемыми отдельно:

  • промышленный контроллер с соответствующим программным обеспечением или ПЭВМ (подключается до 250 уровнемеров ПУМА100);
  • преобразователь интерфейса RS-485/RS-232;
  • блок питания;
  • программное обеспечение верхнего уровня.

Уровнемер представляет собой моноблочную конструкцию, объединяющую электронный преобразователь и ЧЭ.
В зависимости от типа контролируемой среды и условий измерений могут применятся различные варианты исполнения уровнемера: конструкция, материал и длина ЧЭ.

Основные функции:

  • преобразование емкости чувствительного элемента в уровень контролируемой среды;
  • формирование унифицированного токового сигнала, пропорционального значению измеряемой величины;
  • выдача результатов измерения по интерфейсу RS-485 на устройства верхнего уровня в линейных, объемных или относительных единицах (см, м, л, м3, %) по протоколу ModBus RTU;
  • автодиагностика и сигнализация отказов;
  • адаптация функции преобразования к геометрической форме резервуара при выдаче результатов измерения в объемных единицах.

Достоинства:

  • Повышенная стабильность измерений.
  • Прибор обеспечивает автодиагностику и сигнализацию отказов.
  • Адаптация функции преобразования к геометрической форме резервуара.

Исполнение
уровнемера

Длина ЧЭ
(L, м)

Температура
среды (°С)

Контролируемая
среда

ПУМА 112

1,0 – 2,5

до 200

жидкие и сыпучие диэлектрические, неагрессивные среды, в том числе зерно и продукты его размола, цемент, известь, уголь, угольная пыль и т.п.

ПУМА 113

1,0 – 2,5

до 200

жидкие и сыпучие диэлектрические среды (см. ПУМА112), в том числе пищевые и агрессивные, с учетом стойкости нерж. стали 12Х18Н10Т

ПУМА 115

1,0 – 2,5

до 150

жидкие и сыпучие среды (диэлектрические и проводящие), в т.ч. агрессивные и вязкие (с учетом стойкости и степени смачиваемости фторопластового покрытия ЧЭ)

ПУМА 121
ПУМА 122

1,0 – 30,0

до 200

жидкие и сыпучие диэлектрические, неагрессивные среды (см. ПУМА 112)

ПУМА 125

1,0 – 30,0

до 150

жидкие, сыпучие среды (диэлектрические и проводящие) (см. ПУМА 115)

ПУМА 152

1,0 – 3,0

до 150

светлые нефтепродукты, сжиженный газ, газовый конденсат

ПУМА 153

1,0 – 3,0

до 150

светлые нефтепродукты, масла, а также жидкие пищевые и агрессивные среды, с учетом стойкости нерж. стали 12Х18Н10Т

ПУМА 157

1,0 – 6,0

до 80





Характеристики

Значения

Напряжение питания

ПУМА100

+18 ... 36 В

Погрешность измерения

ПУМА100

±1%

Потребляемая мощность, не более

ПУМА100

5 В•А

Выходные сигналы

непрерывный токовый

0 ... 20 мА или 4 ... 20 мА

цифровой

RS485

Условия эксплуатации уровнемера:

температура окружающей среды

-30 °С ... +50 °С

температура контролируемой среды

-30 °С ... +80 °С

температура контролируемой среды
(исполнение с термовтулкой)

-30 °С ... +200 °С

давление в объекте контроля

до 2,5 МПа

относительная влажность

до 95% (при 35 °С)

 вибрационные нагрузки

5 ... 80 Гц, 1 g

Степень защиты обеспечиваемая оболочкой

ПУМА100

IP65

Стандартная комплектация:

  1. Уровнемер моноблочный ПУМА 100 – 1 шт.
  2. Руководство по эксплуатации – 1 экз.

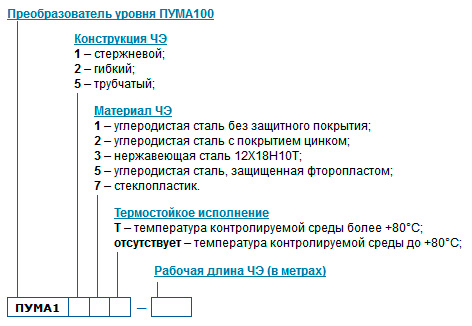

Пример обозначения при заказе:

Преобразователь уровня ПУМА113Т – 1,5 – 2 шт.

Опросный лист
