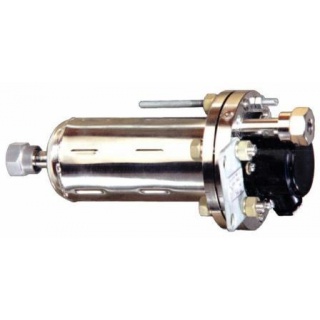

РУ-303 (-304) реле-уровня

Предназначены для коммутации электрических цепей при достижении контролируемой жидкостью заданного уровня.

Имеют маркировку взрывозащиты OExiaIICT4X.

Предназначены для коммутации электрических цепей при достижении контролируемой жидкостью заданного уровня.

Имеют маркировку взрывозащиты OExiaIICT4X.

Исполнение:

Шифр исполнения

Максимальное давление контролируемой жидкости, кгс/см2

Плотность контролируемой жидкости, кг/м3

Погрешность срабатывания, мм

РУ-303

7,5

от 1000 до 3000

± 2; ± 5; ± 10; ± 20

РУ-303-1

13,5

РУ-303-2

20,0

РУ-303-3

40,0

РУ-304

7,5

от 650 до 1000

± 2; ± 5; ± 10; ± 20

РУ-304-1

13,5

РУ-304-2

20,0

РУ-304-3

40,0



Реле не может быть использовано для работы с жидкостями, кристаллизующимися или загустевающими в процессе эксплуатации.

Расход контролируемой жидкости через реле не должен превышать 0,045 м3/ч (45 л/ч).

Реле относится к группе изделий, не допускающих наклона от нормального положения по ГОСТ 12997.

Характеристики

Значения

Параметры контролируемой среды

— плотность от 650 до 3000 кг/м3 в зависимости от исполнения;
— вязкость до 30•10-6 м2/с (до 0,07 Па•с);
— давление от 0 до 40 кгс/см2 в зависимости от исполнения;
— температура от - 40 до +120 °C;
— твердые включения размером не более 1 мм;
— объемная концентрация твердых включений до 1,5 %.

Агрессивность среды не должна превышать химическую стойкость стали 12Х18Н10Т ГОСТ 5632 и фторопласта Ф-4 ТУ6-05-810-88.

Выходной сигнал

нормально замкнутые контакты (при уровне жидкости ниже номинального уровня срабатывания)

Коммутационная способность выходных контактов реле

— род тока — постоянный;
— вид нагрузки — активная;
— напряжение — (24 ± 2,4) В;
— ток — 150 мА.

Предельные значения искробезопасных параметров реле

— максимальное входное напряжение U — 26,4 B;
— максимальный входной ток I — 0,15 А;
— максимальная входная емкость C — 0,001 мкФ;
— максимальная входная индуктивность L — 1,0 мкГн.

Погрешность срабатывания

от ± 2 мм до ± 20 мм

Условия эксплуатации

— температура окружающего воздуха от - 50 до 50 °С;
— атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.);
— относительная влажность воздуха до 95%;
— содержание агрессивных примесей в окружающем воздухе должно быть в пределах санитарных норм;
— синусоидальная вибрация в месте установки реле — частота не более 35 Гц с амплитудой смещения не более 0,35 мм;
— внешние постоянные магнитные поля напряженностью до 40 А/м по ГОСТ 12997.

Вид климатического исполнения

У2 по ГОСТ 15150

Степень защиты от проникновения твердых предметов и воды

IP54 по ГОСТ 14254

Средняя наработка до отказа

не менее 80000 ч

Средний полный срок службы

не менее 10 лет

Габаритные размеры, не более

— РУ-303 — Ø108×124×169 мм;
— РУ-304 — Ø108×124×219 мм.
(подробнее в таблице на рис. 1)

Масса, не более

— РУ-303, РУ-303-1, РУ-303-2 — 1,4 кг;
— РУ-304, РУ-304-1, РУ-304-2 — 1,5 кг;
— РУ-303-3 — 2,1 кг;
— РУ-304-3 — 2,3 кг.

Стандартная комплектация:

  1. реле уровня (исполнение по заказу) - 1 шт.
  2. комплект монтажных частей - 1 компл.
  3.  руководство по эксплуатации - 1 экз.
  4. паспорт - 1 экз.

Пример записи обозначения реле при заказе: Реле уровня РУ-304-2, погрешность ±20 мм, 5Д0.454.000 ТУ.
