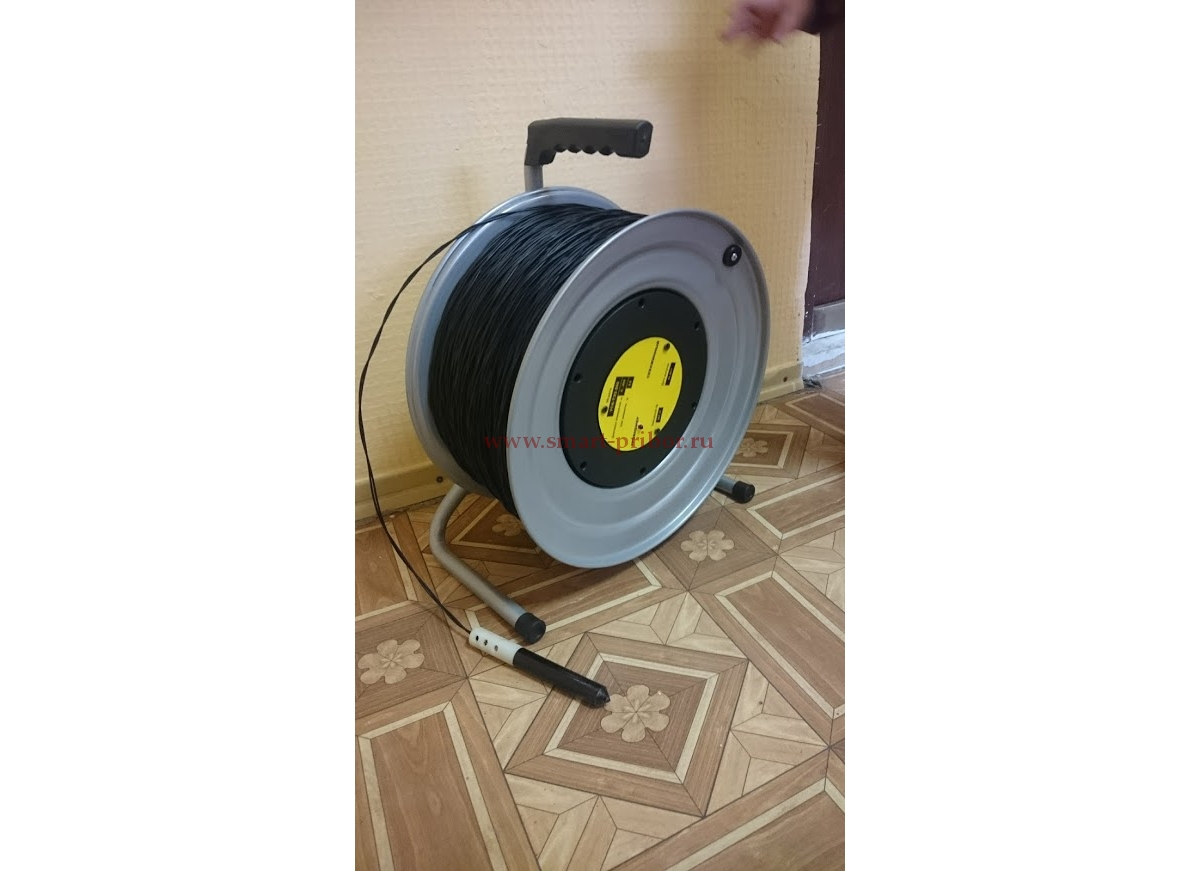

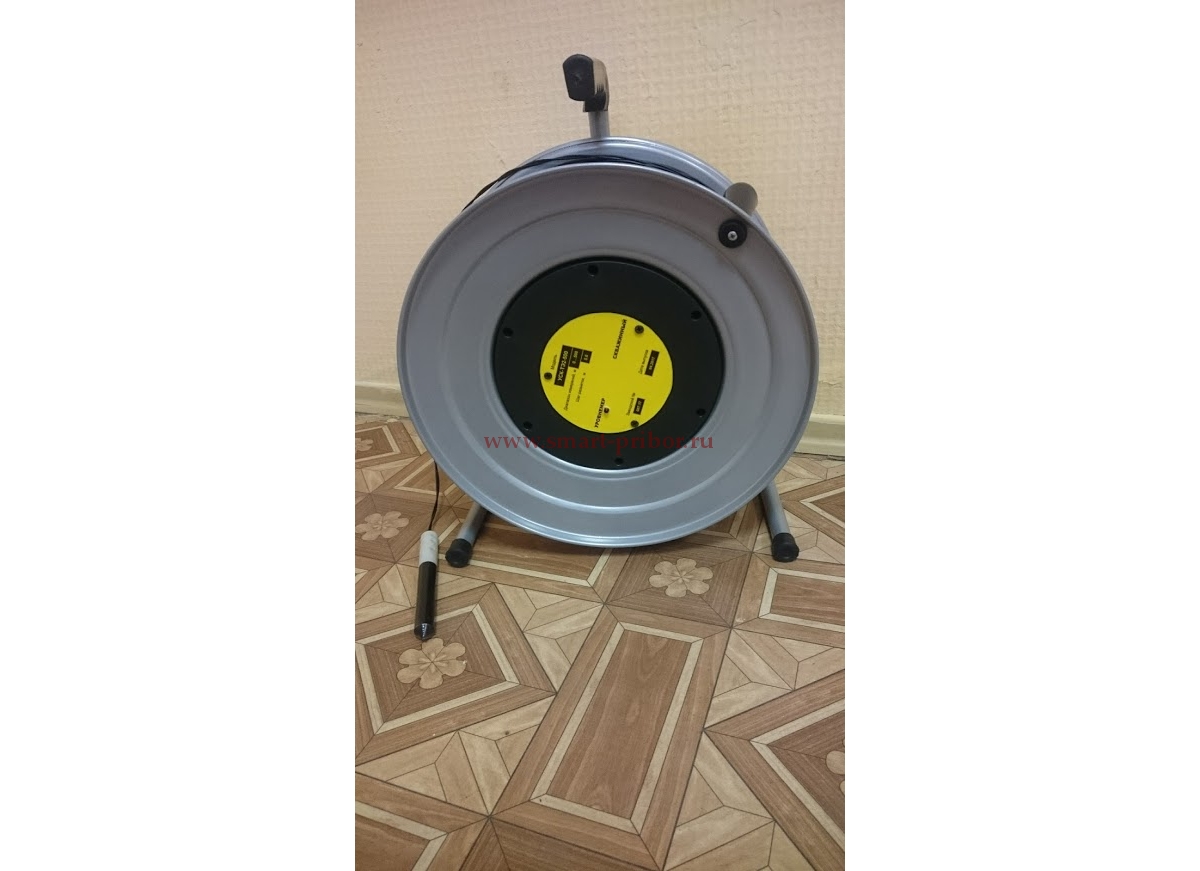

УСК-ТЭ2 уровнемер скважинный электронный двужильный
Предназначен для измерения глубины залегания уровня воды в наблюдательных гидрогеологических, эксплуатационных и других обсаженных трубами скважинах или пьезометрах путём опускания в скважину электрода на мерном тросе.
Основная область применения: гидрогеологические, инженерно-геологические, гидрологические полевые исследования, а также специальные работы, требующие измерения уровня воды в скважинах, колодцах или в эксплуатационных скважинах, оборудованных погружными насосами и водоподъёмными трубами.
Данный уровнемер можно эксплуатировать в металлических и пластиковых обсадных трубах.
Уровнемер предназначен для эксплуатации в условиях УХЛ1 ГОСТ15150 при температуре окружающего воздуха от - 25°С до + 50°С
- Датчик: двухжильный электроконтактный
- Диаметр датчика: 10 мм или 18 мм.
- Катушка: металлическая
- Данный уровнемер можно совмещать с термометром
Уровнемер устанавливается на краю обсадной трубы. Для обеспечения электрического контакта уровнемер соединяется с обсадной трубой (оголовком) при помощи шнура с зажимами.
При разматывании катушки провод с электродом-датчиком опускается в скважину. В момент касания электродом поверхности воды на крышке катушки загорится светодиод и включится звуковой сигнал.
По меткам на тросе определяется длина спущенного провода (глубина до уровня воды). Длину провода между метками, при необходимости, можно измерить прилагаемой измерительной рулеткой.
|
Характеристики |
Значение |
|
диапазон измерений, м |
0…1000 |
|
основная погрешность, см |
≤±3 |
|
дополнительная погрешность, (на каждые 10ºС изменения температуры окружающего воздуха) в пределах рабочих температур, см |
≤±1,5 |
|
интервал нанесения меток: - контрольных. см - промежуточных. см |
1000±0,5 100±0,5 |
|
Средняя наработка на отказ, не менее. ч |
500 |
|
Средний срок службы до списания не менее, лет |
5, не менее |
|
Масса, не более катушки с мерным тросом, кг грузов с электродом (суммарно), кг |
4,2 0,3 |
|
Габаритные размеры, не более катушки, мм Груза, мм Электрода, мм |
180х190х260 Ø10х20/Ø18х140 Ø10х10/Ø18х50 |
|
Количество: груз, шт электродов, шт |
15 2 |
Примечание: при наличии специфических условий или по требованию заказчика допускается применять интервал меток и лот иных размеров
Стандартная комплектация:
- Уровнемер УСКм-ТЭ2 - 1 шт
- Рулетка измерительная усиленная (2м) - 1 шт
- Элементы питания LR6(AA) 1,5 В (алкалиновые) - 2 шт
- Руководство по эксплуатации (паспорт) - 1 шт
- Свидетельство о первичной калибровке - 1 шт
- Рюкзак (чехол) - по запросу
УСК-ТЭ2-50 (необходимый диапазон измерения 50,100,150 и тд)
Обязательно прописать необходимый диаметр датчика 10 или 18 мм!!!
Нужен ли рюкзак для переноски уровнемера.
