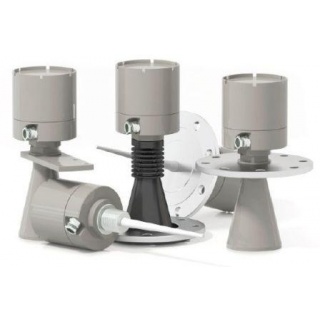

УР-203Ех уровнемер радиоволновый во взрывозащищенном исполнении

Предназначены для бесконтактного непрерывного измерения уровня жидких, сыпучих и кусковых продуктов в технологических резервуарах и емкостях, с обеспечением обмена информацией с другими техническими средствами, работающими автономно и в составе систем управления технологическими процессами (АСУТП).

Уровнемеры УР 203Ех допускают размещение во взрывоопасных зонах помещений и наружных установок классов 1 и 2 согласно ГОСТ Р 51330.09-99 и другим нормативным документам, регламентирующим применение электрооборудование во взрывоопасных зонах.
Уровнемеры по метрологическим свойствам относятся к средствам автоматизации и государственному метрологическому контролю и надзору не подлежат.

Предназначены для бесконтактного непрерывного измерения уровня жидких, сыпучих и кусковых продуктов в технологических резервуарах и емкостях, с обеспечением обмена информацией с другими техническими средствами, работающими автономно и в составе систем управления технологическими процессами (АСУТП).

Уровнемеры УР 203Ех допускают размещение во взрывоопасных зонах помещений и наружных установок классов 1 и 2 согласно ГОСТ Р 51330.09-99 и другим нормативным документам, регламентирующим применение электрооборудование во взрывоопасных зонах.
Уровнемеры по метрологическим свойствам относятся к средствам автоматизации и государственному метрологическому контролю и надзору не подлежат.

Принцип действия уровнемера основан на облучении поверхности контролируемой среды радиоволновым сигналом СВЧ с периодически изменяющейся частотой. В результате взаимодействия излученного и отраженного сигналов возникает сигнал разностной частоты, пропорциональной расстоянию от антенны излучателя до поверхности продукта. После соответствующей обработки сигнала разностной частоты вырабатывается цифровой (кодовый) и токовый выходные сигналы, пропорциональные текущему значению измеряемого уровня.


ПРЕИМУЩЕСТВА

  • Высокая надежность и стабильность измерений независимо от воздействия дестабилизирующих факторов (широкий диапазон температур, агрессивный характер измеряемой среды, запыленность), в условиях испарений и конденсата.
  • Компактность, простота установки и эксплуатации на объекте.
  • Возможность работы автономно и в составе АСУТП в подчиненном режиме.
  • Настройка и калибровка осуществляется дистанционно через интерфейс цифровой коммуникации.



Характеристики

Значения

Диапазон измерения:

- УР 203Ех - 15

0,5 - 15 м

- УР 203Ех - 30

0,5 - 30 м

Параметры контролируемой среды:

- давление

до 1,6 МПа

- температура

от - 40 до 150 °С

Напряжение питания постоянного или переменного тока

(24 ± 2,4) В

Потребляемая мощность, не более

5 В·А

Выходные сигналы

- цифровой

по стандарту RS 485 (протокол Modbus)

- токовый

4 - 20 мА

- сопротивление нагрузки, не более

0,5 кОм

Длина кабельной линии связи для передачи выходных сигналов

до 1000 м

Пределы допускаемой основной погрешности

±1 см

Параметры окружающего воздуха при эксплуатации:

- температура

от - 40 до + 50°С

- относительная влажность

до 95 % (при 35 °С)

Степень защиты от пыли и воды, обеспечиваемая оболочкой

IP65

Взрывозащита:

- вид

взрывонепроницаемая оболочка

- маркировка

1ExdllBT3

Показатели надежности:

- наработка на отказ, не менее

105ч

- средний срок службы

14 лет

Имеются исполнения, предназначенные для эксплуатации в условиях воздействия химически агрессивных сред

Стандартная комплектация:

  1. Уровнемер радиоволновой УР 203Ех - 1 шт.
  2. Заглушка к кабельному вводу - 1 шт.
  3. Руководство по эксплуатации - 1 экз.
  4. Программа настройки на дискете - 1 шт.
  5. Копия сертификата соответствия № РОСС RU.ГБ05.В01675 - 1 экз.
  6. Копия разрешения на применение № РРС 00-22041 - 1 экз.

Дополнительно поставляется по заказу по потребителя:

  1.  Фланец монтажный  - для исполнения "Ф". Изготавливается из сталей Ст3 или 12Х18Н10Т.
  2.  Вставка герметизирующая - Изготавливается из алюминиевого сплава, сталей Ст3 или 12Х18Н10Т.
  3.  Термовставка - Изготавливается из алюминиевого сплава.
