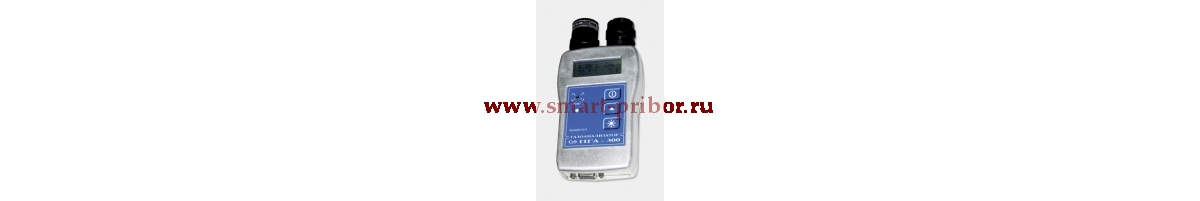

ПГА-300 газоанализатор

Предназначен для контроля концентрации взрывоопасных углеводородов, водорода, а также ПДК токсичных газов и кислорода в воздухе рабочей зоны.

Взрывобезопасное исполнение соответствует требованиям ТР ТС 012/2011. Газоанализаторы являются портативными приборами непрерывного действия.

Принцип действия газоанализаторов:

  • по измерительным каналам объемной доли метана и пропана – термокаталитический, основанный на измерении теплового эффекта реакции окисления горючего компонента кислородом воздуха на каталитически активном чувствительном элементе;
  • по измерительным каналам объемной доли водорода, кислорода, массовой  концентрации оксида углерода, сероводорода, диоксида азота, диоксида серы – электрохимический, основанный на измерении электрического тока, вырабатываемого электрохимической ячейкой в результате химической реакции  с участием молекул определяемого компонента.

Способ отбора пробы диффузионный.

Персональный газоанализатор для контроля углеводородов, водорода, токсичных газов и кислорода со сменными датчиками и диффузионным пробоотбором.

Предназначен для контроля концентрации взрывоопасных углеводородов, водорода, а также ПДК токсичных газов и кислорода в воздухе рабочей зоны.

Взрывобезопасное исполнение соответствует требованиям ТР ТС 012/2011. Газоанализаторы являются портативными приборами непрерывного действия.

Принцип действия газоанализаторов:

  • по измерительным каналам объемной доли метана и пропана – термокаталитический, основанный на измерении теплового эффекта реакции окисления горючего компонента кислородом воздуха на каталитически активном чувствительном элементе;
  • по измерительным каналам объемной доли водорода, кислорода, массовой  концентрации оксида углерода, сероводорода, диоксида азота, диоксида серы – электрохимический, основанный на измерении электрического тока, вырабатываемого электрохимической ячейкой в результате химической реакции  с участием молекул определяемого компонента.

Способ отбора пробы диффузионный.

Персональный газоанализатор для контроля углеводородов, водорода, токсичных газов и кислорода со сменными датчиками и диффузионным пробоотбором.

Измеренная концентрация высвечивается на двухстрочный жидкокристаллический дисплей.

В корпус газоанализатора, в зависимости от исполнения, могут быть установлены:

  • один термокаталитический датчик;
  • один термокаталитический и один электрохимический датчик;
  • один или два электрохимических датчика.

Датчики электрохимические имеют встроенную флэш-память, в которой хранятся градуировочные коэффициенты и другие настроечные параметры и при подключении к блоку электроники значения коэффициентов считываются микропроцессором.

Питание газоанализатора осуществляется от блока аккумуляторов напряжением 2,4 В (два аккумулятора типа Ni МH VH AA-1700).

Газоанализаторы обеспечивают световую и звуковую сигнализацию при достижении концентрацией определяемых компонентов двух фиксированных значений порогов сигнализации.

По первому порогу (предупредительная сигнализация) выдаются прерывистый звуковой сигнал и световой сигнал – мигание светодиодов ТРЕВОГА. По второму порогу (аварийная  сигнализация) звуковой сигнал – непрерывный, световой сигнал – непрерывное свечение светодиодов ТРЕВОГА.

По защищенности от влияния пыли и воды газоанализаторы соответствуют степени защиты IP54 по ГОСТ 14254.

НАЗНАЧЕНИЕ

Предназначены для измерения объемной доли метана, пропана, объемной доли  водорода, объемной доли кислорода, а также массовой концентрации оксида
углерода, сероводорода, диоксида азота и диоксида серы.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Область применения – взрывоопасные зоны помещений и наружных установок  согласно нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.

Газоанализаторы выполнены взрывозащищенными с видом взрывозащиты «искробезопасная электрическая цепь» по ГОСТ Р 51330.10 (МЭК 60079-11) и  имеют маркировку взрывозащиты 1ExibIICT4 X.

МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Определяемый компонент Диапазон измерений определяемого компонента Пределы допускаемой основной погрешности
Объемной доли Массовой концентрации,
мг/м3
Абсолютной Относительной,
%
Метан (СН4) термокаталитический (0…2,5)% ±(0,1+0,04Сх)%,об.
Пропан (С3Н8) термокаталитический (0…1)% ±0,1%,об.
Водород (Н2)
электрохимический
(0…5)% ±(0,2+0,04Сх)%,об.
Кислород (О2)
электрохимический
(0…30)% ±(0,2+0,04Сх)%,об.
Оксид углерода (СО)
электрохимический
(0…17)млн–1
(17…103)млн–1
0…20
20…120
±5 мг/м3

±25 %
Сероводород (Н2S)
электрохимический
(0…7)млн–1
(7…32)млн–1
0…10
10…45
±2,5 мг/м3

±25 %
Диоксид азота (NO2)
электрохимический
(0…1)млн–1
(1…10,5)млн–1
0…2
2…20
±0,5 мг/м3

±25 %
Диоксид серы (SО2)
электрохимический
(0…3,8)млн–1
(3,8…18,8)млн–1
0…10
10…50
±2,5 мг/м3

±25 %

Примечание: СX – значение концентрации определяемого компонента на входе газоанализатора.
Допускается заказывать поставку дополнительных датчиков после первичной поставки газоанализаторов потребителю. При этом имеющиеся у потребителя блок электроники и свидетельство о приемке должны быть возвращены изготовителю для оформления свидетельства о приемке нового комплекта ПГА-300.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Характеристика Значение
Номинальное время установления показания Т0,9 ном, с:
- для термокаталитических датчиков
- для электрохимических датчиков
30
30
Время прогрева газоанализатора, не более, мин 10
Напряжение питания постоянного тока (от аккумуляторной батареи), В 2,4
Потребляемая мощность, не более, ВА 0,2
Время непрерывной работы от одной зарядки аккумуляторной батареи, ч 16
Габаритные размеры газоанализатора, не более, мм 165х80х40
Масса газоанализатора, не более, кг 0,3
Диапазон температуры окружающей среды, °С -20…+40


1. Блок электроники ПГА-300 - 1 шт.

2. Датчики  ДГЭ-М1-ХХ,  ДГЭ-М2-ХХ  (где  ХХ  –  химическая формула  и  диапазон  измерения определяемого  компонента), датчик  СГТ  в  соответствии  с таблицей 1 - 1 компл.

3. Руководство по эксплуатации - 1 экз.

4. Методика поверки - 1 экз.

5. Зарядное устройство - 1 шт.

6. Насадка № 1 - 1 шт.

7. Насадка № 2 - 1 шт.
