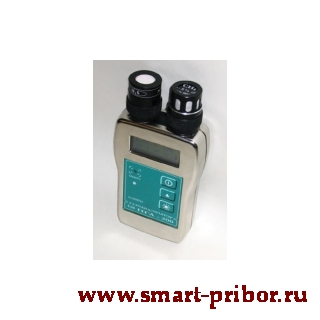

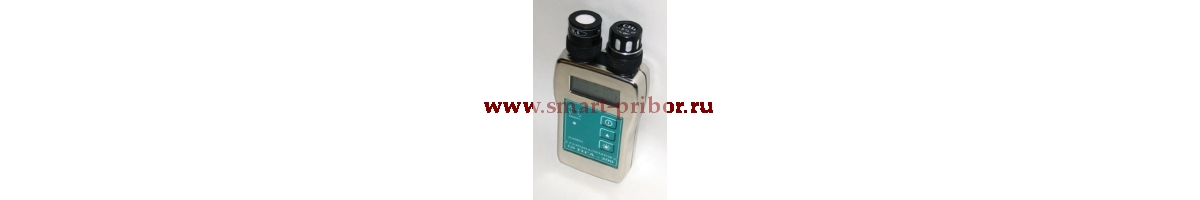

ПГА-200 газоанализатор

Предназначен для измерений концентрации взрывоопасных газов - ментана, пропана,  токсичных газов - оксида углерода, сероводорода, диоксида азота, диоксида серы а также кислорода и углекислого газа.

Газоанализаторы ПГА-200 являются портативными приборами непрерывного действия со сменными оптическими и электрохимическими датчиками. Область применения - промышленная безопасность и контрольвоздуха рабочей зоны.

Принцип действия газоанализаторов:

  • по измерительному каналу объемной доли метана, пропана и диоксида углерода – оптический (инфракрасный), основанный на селективном поглощении молекулами диоксида углерода электромагнитного излучения и измерении интенсивности инфракрасного излучения после прохождения им среды, содержащей определяемый компонент;
  • по измерительным каналам объемной доли кислорода, оксида углерода, сероводорода, диоксида азота, диоксида серы – электрохимический, основанный на измерении электрического тока, вырабатываемого электрохимической ячейкой в результате химической реакции с участием молекул определяемого компонента.

Способ забора пробы диффузионный.

Предназначен для измерений концентрации взрывоопасных газов - ментана, пропана,  токсичных газов - оксида углерода, сероводорода, диоксида азота, диоксида серы а также кислорода и углекислого газа.

Газоанализаторы ПГА-200 являются портативными приборами непрерывного действия со сменными оптическими и электрохимическими датчиками. Область применения - промышленная безопасность и контрольвоздуха рабочей зоны.

Принцип действия газоанализаторов:

  • по измерительному каналу объемной доли метана, пропана и диоксида углерода – оптический (инфракрасный), основанный на селективном поглощении молекулами диоксида углерода электромагнитного излучения и измерении интенсивности инфракрасного излучения после прохождения им среды, содержащей определяемый компонент;
  • по измерительным каналам объемной доли кислорода, оксида углерода, сероводорода, диоксида азота, диоксида серы – электрохимический, основанный на измерении электрического тока, вырабатываемого электрохимической ячейкой в результате химической реакции с участием молекул определяемого компонента.

Способ забора пробы диффузионный.

Газоанализатор состоит из базового блока с подключенными датчиками и имеет два измерительных канала, предназначенных для установки следующих датчиков:

Исполнение I измерительный канал II измерительный канал
ПГА-200 модель 1 Оптический
CН4, C3Н8, CO2(5%)
Электрохимический
O2, NO2, SO2, CO, H2S
ПГА-200 модель 2 Электрохимический
O2, NO2, SO2, CO, H2S
Электрохимический
O2, NO2, SO2, CO, H2S



Измеряемые по двум каналам величины одновременно отображаются на двухстрочный жидкокристаллический дисплей.

Питание газоанализаторов осуществляется от блока аккумуляторов напряжением 2,4 В (два аккумулятора типа Ni МH VH AA-1700).
Допускается заказывать поставку дополнительных электрохимических датчиков после первичной поставки газоанализаторов потребителю. При этом имеющиеся у потребителя базовый блок и свидетельство о приемке должны быть возвращены изготовителю для оформления свидетельства о приемке нового комплекта ПГА-200.

НАЗНАЧЕНИЕ

Предназначены для измерения объемной доли метана, пропана, диоксида  углерода, массовой концентрации оксида углерода, сероводорода, диоксида  азота и диоксида серы, объемной доли кислорода.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Область применения газоанализаторов – взрывоопасные зоны помещений и наружных установок согласно нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.

МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Определяемый компонент Диапазон измерений определяемого компонента Пределы допускаемой основной погрешности
Объемной доли Массовой
концентрации, мг/м3
Абсолютной Относительной, %
Метан (СН4)
оптический
(0…5)% ±(0,1+0,04Сх)%,об.
Пропан (С3Н8)
оптический
(0…2)% ±(0,1+0,04Сх)%,об.
Диоксид углерода (СО2)
оптический
(0…5)% ±(0,1+0,04Сх)%,об.
Диоксид углерода (СО2)
оптический
(0…20)% ±(0,5+0,075Сх)%,об.
Кислород (О2)
электрохимический
(0…30)% ±(0,2+0,04Сх)%,об.
Оксид углерода (СО)
электрохимический
(0…17)млн–1
(17…103)млн–1
0…20
20…120
±5 мг/м3

±25 %
Сероводород (Н2S)
электрохимический
(0…7)млн–1
(7…32)млн–1
0…10
10…45
±2,5 мг/м3

±25 %
Диоксид азота (NO2)
электрохимический
(0…1)млн–1
(1…10,5)млн–1
0…2
2…20
±0,5 мг/м3

±25 %
Диоксид серы (SО2)
электрохимический
(0…3,8)млн–1
(3,8…18,8)млн–1
0…10
10…50
±2,5 мг/м3

±25 %



Примечание: СX – значение концентрации определяемого компонента на входе газоанализатора.

Газоанализаторы обеспечивают световую и звуковую сигнализацию при достижении концентрацией измеряемых газов двух фиксированных значений порогов сигнализации.
По первому порогу (предупредительная сигнализация) звуковой сигнал – прерывистый, световой сигнал – мигание светодиодов ТРЕВОГА.
По второму порогу (аварийная сигнализация) звуковой сигнал – непрерывный, световой сигнал – непрерывное свечение светодиодов ТРЕВОГА.
По защищенности от влияния пыли и воды газоанализаторы соответствуют степени защиты IP54 по ГОСТ 14254.
Газоанализаторы выполнены взрывозащищенными с видом взрывозащиты «искробезопасная электрическая цепь» и имеют маркировку взрывозащиты 1ExibIIВT4 X.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Характеристика Значение
Номинальное время установления показания Т0,9 ном, с:
- для оптических датчиков
- для электрохимических датчиков
20
30
Время прогрева газоанализатора, не более, мин 10
Напряжение питания постоянного тока (от аккумуляторной батареи), В 2,4
Потребляемая мощность, не более, ВА 0,2
Время непрерывной работы от одной зарядки аккумуляторной батареи, ч 16
Габаритные размеры газоанализатора, не более, мм 165х80х40
Масса газоанализатора, не более, кг 0,3
Диапазон температуры окружающей среды, °С -20 … +40



ПРЕИМУЩЕСТВА

  • Возможность заказа набора электрохимических датчиков и самостоятельная перестановка датчиков.

1. Блок электроники ПГА-200 - 1 шт.

2. Датчики ДГО-ХХ, ДГЭ-ХХ (где ХХ химическая формула и диапазон измерений определяемого компонента в соответствии с таблицей 1) 1 компл.

3. Руководство по эксплуатации - 1 экз.

4. Методика поверки - 1 экз.

5. Комплект принадлежностей - 1 компл.
