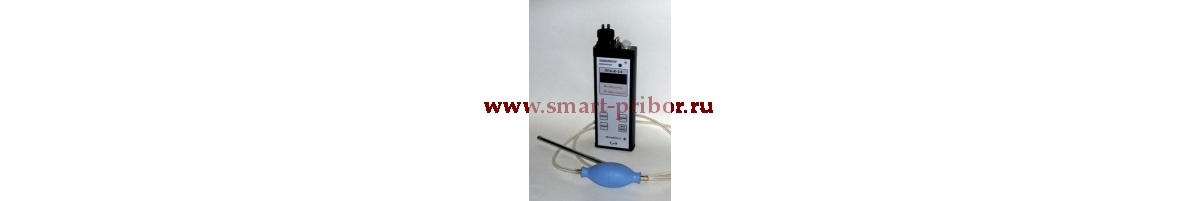

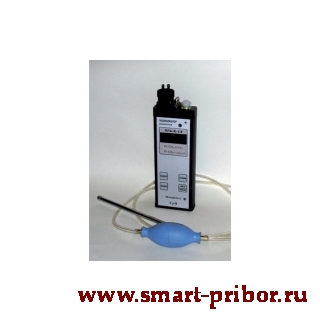

ПГА газоанализатор инфракрасный

Предназначен для обеспечения промышленной безопасности и контроля содержания различных веществ в воздухе рабочей зоны.

Исполнения газоанализаторов инфракрасных ПГА 1-96 имеют от 1 до 3-х измерительных каналов и предназначены для измерений объемной доли и массовой концентрации взрывоопасных паров и газов(метан, пропан, водород), кислорода, двуокиси углерода, а также токсичных газов (предельно-допустимых концентраций сероводорода, двуокиси азота, оксида углерода, диоксида серы, аммиака и суммы углеводородов С2 - С10)  в воздухе рабочей зоны. Имеют взрывобезопасную конструкцию соответствующую требованиям ТР ТС 012/2011.

Газоанализатор ПГА имеет портативную конструкцию с интегрированными в корпус датчиками.

Предназначен для обеспечения промышленной безопасности и контроля содержания различных веществ в воздухе рабочей зоны.

Исполнения газоанализаторов инфракрасных ПГА 1-96 имеют от 1 до 3-х измерительных каналов и предназначены для измерений объемной доли и массовой концентрации взрывоопасных паров и газов(метан, пропан, водород), кислорода, двуокиси углерода, а также токсичных газов (предельно-допустимых концентраций сероводорода, двуокиси азота, оксида углерода, диоксида серы, аммиака и суммы углеводородов С2 - С10)  в воздухе рабочей зоны. Имеют взрывобезопасную конструкцию соответствующую требованиям ТР ТС 012/2011.

Газоанализатор ПГА имеет портативную конструкцию с интегрированными в корпус датчиками.

Газоанализаторы инфракрасные ПГА предназначены для измерений объемной доли метана (CH4), пропана (C3H8), углекислого газа (CO2), кислорода (O2), водорода (H2) и массовой концентрации угарного газа (CO), сероводорода (H2S), сернистого газа (SO2), диоксида азота (NO2), аммиака (NH3) и суммы предельных углеводородов Σ(C2-C10).

96 модификаций газоанализаторов инфракрасного ПГА.

Оптические датчики Электрохимический датчик, канал №3
Канал №1 Канал №2 - О2 CO H2S SO2 NO2 NH3 H2
CH4 CО2 ПГА-1 ПГА-7 ПГА-13 ПГА-19 ПГА-25 ПГА-31 ПГА-37 ПГА-43
CH4 C3H8 ПГА-2 ПГА-8 ПГА-14 ПГА-20 ПГА-26 ПГА-32 ПГА-38 ПГА-44
C3H8 CО2 ПГА-3 ПГА-9 ПГА-15 ПГА-21 ПГА-26 ПГА-33 ПГА-39 ПГА-45
CH4 - ПГА-4 ПГА-10 ПГА-16 ПГА-22 ПГА-27 ПГА-34 ПГА-40 ПГА-46
C3H8 - ПГА-5 ПГА-11 ПГА-17 ПГА-23 ПГА-28 ПГА-35 ПГА-41 ПГА-47
CО2 - ПГА-6 ПГА-12 ПГА-18 ПГА-24 ПГА-29 ПГА-36 ПГА-42 ПГА-48
Σ(C2-C10) - ПГА-49 ПГА-55 ПГА-61 ПГА-67 ПГА-73 ПГА-79 ПГА-85 ПГА-91
CH4(ПДК) - ПГА-50 ПГА-56 ПГА-62 ПГА-68 ПГА-74 ПГА-80 ПГА-86 ПГА-92
Σ(C2-C10) CH4 ПГА-51 ПГА-57 ПГА-63 ПГА-69 ПГА-75 ПГА-81 ПГА-87 ПГА-93
Σ(C2-C10) CО2 ПГА-52 ПГА-58 ПГА-64 ПГА-70 ПГА-76 ПГА-82 ПГА-88 ПГА-94
CH4(ПДК) CH4 ПГА-53 ПГА-59 ПГА-65 ПГА-71 ПГА-77 ПГА-83 ПГА-89 ПГА-95
CH4(ПДК) CО2 ПГА-54 ПГА-60 ПГА-66 ПГА-72 ПГА-78 ПГА-84 ПГА-90 ПГА-96


Отбор пробы осуществляется внешним ручным или встроенным электрическим заборным устройством (поставляется по доп. заказу).

Область применения газоанализаторов - взрывоопасные зоны помещений и наружных установок согласно нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.

По защищенности от влияния пыли и воды газоанализаторы соответствуют степени защиты IP54 по ГОСТ 14254.

Газоанализаторы имеют взрывобезопасную конструкцию и отвечают требованиям ТР ТС 012/2011. Вид взрывозащиты, применяемый в газоанализаторе - «искробезопасная электрическая цепь «ia», маркировка взрывозащиты 0ExiasIICT4 X

ОПИСАНИЕ

Газоанализаторы являются портативными приборами непрерывного действия.

Принцип действия измерительных каналов газоанализаторов:

  • Оптический инфракрасный - по измерительным каналам объемной доли метана, пропана, диоксида углерода и предельных углеводородов (C2-C10).
  • Электрохимический - по измерительным каналам объемной доли водорода, кислорода, массовой концентрации оксида углерода, сероводорода, диоксида серы, диоксида азота, аммиака.

Способ забора пробы принудительный.

Прибор имеет функцию световой (красный светодиод) и звуковой сигнализации о превышении установленных значений.

Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов по измерительным каналам приведены в Таблице 2 и Таблице 3.

Определяемый компонент Диапазон измерений объемной доли определяемого компонента, % Пределы допускаемой основной погрешности
Абсолютной, объемная доля определяемого компонента, % Приведенной, %
Метан (СH4) 0…5 - ± 5
Пропан (С3Н8) 0…2 - ± 5
Диоксид углерода (СО2) 0…2 - ± 5
Кислород (О2) 0…30 - ± 5
Водород (Н2) 0…5 ±(0,2+0,04ּСх) -



Примечание: Сх - объемная доля определяемого компонента на входе газоанализатора, %.



Определяемый компонент Диапазон измерений определяемого компонента Пределы допускаемой основной погрешности
Объемной доли Массовой концентрации Абсолютной, массовая концентрация определяемого компонента Относительной, %
Оксид углерода (СО) (0…17)млн–1
(17…103)млн–1
(0…20) мг/м3
(20…120) мг/м3
±5 мг/м3

± 25 %
Сероводород (Н2S) (0…7)млн–1
(7…32)млн–1
(0…10) мг/м3
(10…45) мг/м3
±2,5 мг/м3

± 25 %
Диоксид серы (SО2) (0…3,8)млн–1
(3,8…18,8)млн–1
(0…10) мг/м3
(10…50) мг/м3
±2,5 мг/м3

± 25 %
Диоксид азота (NO2) (0…1)млн–1
(1…10,5)млн–1
(0…2) мг/м3
(2…20) мг/м3
±0,5 мг/м3

± 25 %
Аммиак (NH3) (0…28)млн–1
(28…99)млн–1
(0…20) мг/м3
(20…70) мг/м3
±5 мг/м3

± 25 %
Σ(C2-C10) (0…3) г/м3 ±(0,03+0,15ּСх) г/м3
CH4 (ПДК) (0…7) г/м3 ±(0,07+0,05ּСх) г/м3



Примечания:

1) Сх - массовая концентрация определяемого компонента на входе газоанализатора;
2) Σ(C2-C10) - суммарное содержание предельных углеводородов: этан (С2Н6), пропан (С3Н8), бутан (С4Н10), пентан (С5Н12), гексан (С6Н14), гептан (С7Н16), октан (С8Н18), нонан (С9Н20), декан (С10Н22);
3) Пределы допускаемой основной абсолютной погрешности по измерительному каналу Σ(C2-C10) по поверочному компоненту (пропану C3H8) равны ±(0,03+0,1ּСх)г/м3.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Характеристика Значение
Номинальное время установления показания Т0,9 ном, сек:
- для оптических датчиков
- для электрохимических датчиков
20
30
Время прогрева газоанализатора, мин, не более 3
Напряжение питания постоянного тока(от аккумуляторной батареи), В 3,6
Потребляемая мощность, ВА, не более 0,2
Время непрерывной работы от одной зарядки аккумуляторной батареи, ч 16
Габаритные размеры газоанализатора, мм, не более 85х35х270
Масса газоанализатора, кг, не более 0,8
Диапазон температуры окружающей среды, °С -30 … +35

1. Паспорт - 1 шт.

2. Методика поверки - 1 шт.

3. Ручное устройство отбора пробы - 1 шт.

4. Калибровочная камера - 1 шт.

5. Зарядное устройство - 1 шт.

6. Встроенный микрокомпрессор устанавливается в прибор по требованию заказчика.
