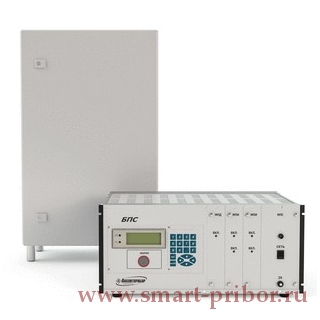

АНКАТ-7670 автоматический газоанализатор измерения уровня одоризации

Предназначен для измерения массовой концентрации меркаптанов (одоранта) в природном газе по ГОСТ 5542-87.

Область применения: контроль массовой концентрации меркаптанов (одоранта) в природном газе на газораспределительных станциях (ГРС) потребителям (на газопроводах давлением от 3 до 12 атм. ±10%, с расходом газа от 1000 до 200000 м3/ч).

  • Тип газоанализатора: стационарный.
  • Метод измерения газоанализатора: электрохимический.
  • Режим работы газоанализатора: непрерывный.
  • Режим измерения газоанализатора: циклический.

Предназначен для измерения массовой концентрации меркаптанов (одоранта) в природном газе по ГОСТ 5542-87.

Область применения: контроль массовой концентрации меркаптанов (одоранта) в природном газе на газораспределительных станциях (ГРС) потребителям (на газопроводах давлением от 3 до 12 атм. ±10%, с расходом газа от 1000 до 200000 м3/ч).

  • Тип газоанализатора: стационарный.
  • Метод измерения газоанализатора: электрохимический.
  • Режим работы газоанализатора: непрерывный.
  • Режим измерения газоанализатора: циклический.

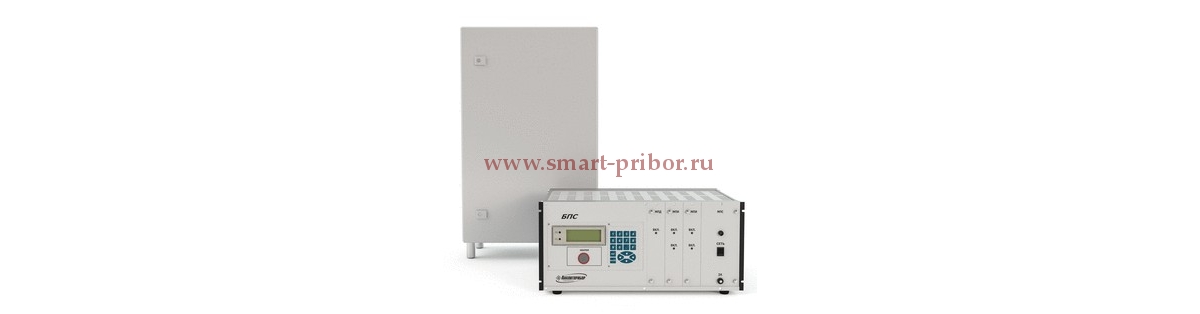

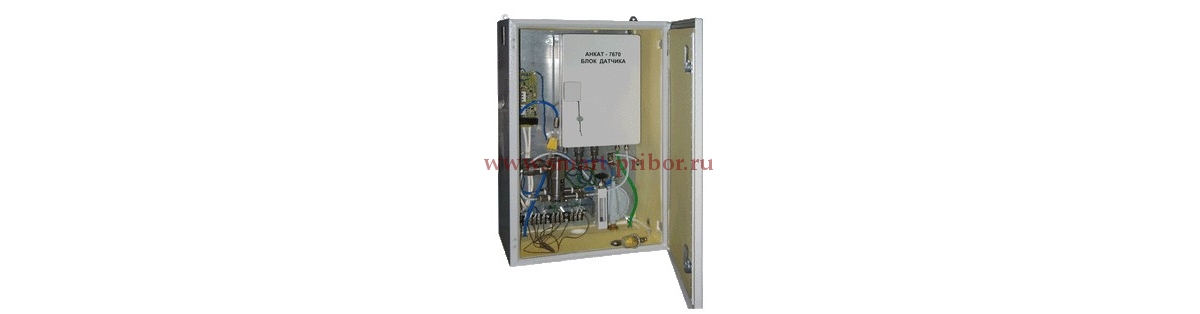

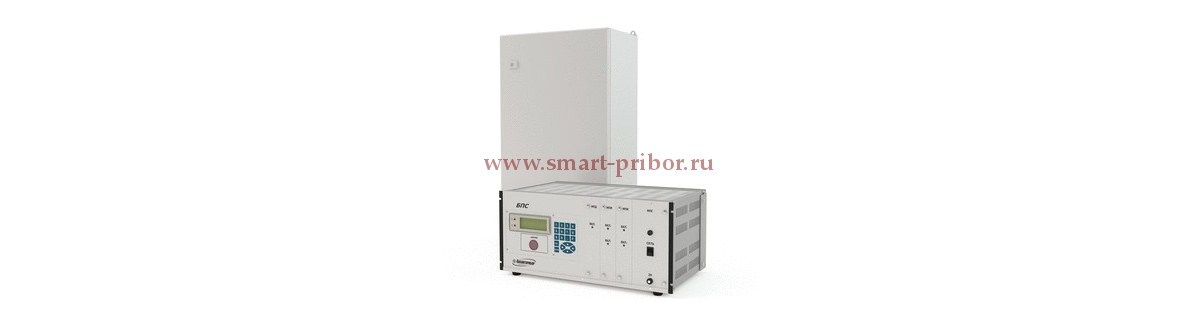

Газоанализатор состоит из блока питания и сигнализации (БПС) и блока отбора пробы (БОП). В блоке отбора пробы устанавливается датчик (БД). Территориально БПС размещается вне взрывоопасной зоны. БОП может устанавливаться во взрывоопасной зоне класса IIВ Т4.

С мая 2017г. в газоанализаторе АНКАТ-7670 введена шкала показания интенсивности запаха в баллах.

Характеристики

Значения

Примечание

Диапазон измерения массовой концентрации
меркаптанов (R-SH), мг/м3

0 – 80

этилмеркаптан (C2H5SH)

Диапазон показаний массовой концентрации серы
меркаптановой, мг/м3

0 – 40



Предел допускаемой основной абсолютной
погрешности, мг/м3

±2
±(2+0,2х(СВХ-10))

на участке 0 – 10
на участке 10 – 80

Напряжение питания, В





основное

220



резервное

24

только для АНКАТ-7670-РП

Потребляемая мощность, ВА

60



Температура окружающей среды, °С:





БПС

от +5 до +40



БОП

от -45 до +40



Максимальное расстояние от БОП до БПС, м

150



Выходные характеристики:





- токовый выход, мА

4 – 20



- цифровой выход

RS232, RS485



- «сухие» контакты реле

220В; 2,5А

пороги, отказ, откл. питания

Габаритные размеры, мм:



масса, кг

БПС

480х290х220

8

БОП

250х400х670

25

Маркировка по степени взрывозащиты:

[Exib]IIB
1ExibdIIBT4 X

для БПС
для БОП

Степень защиты от попадания внутрь твердых тел и воды:

IР20
IР54

для БПС
для БОП

Отличительные особенности

1. Измерение степени одоризации в реальном времени, выдача информации оператору;
2. Возможность управления работой одоризационной установки (коррекция подачи одоранта в зависимости от его фактического содержания);
3. Наличие токового и цифрового выходного сигнала для передачи значения концентрации, служебных данных и управления режимами работы газоанализатора;
4. Наличие энергонезависимой памяти для хранения значений концентрации за последние 30 суток работы, даты и времени замера.

1. Газоанализатор Анкат 7670.

2. Выносной блок управления (для проверки корректировки показаний чувствительности).

3. Соединитель ИБЯЛ.302317.028 (для подключения к штуцеру БОП при отборе пробы из газопровода).

4. Комплект ЗИП.

5. Документация.

Дополнительно заказывают:

  • Электрохимическая ячейка ИБЯЛ.418425.035-79.
  • Генератор газовых смесей ГДП-102.
  • Источник микропотока С2 Н5 SН.
  • Баллоны с азотом.
