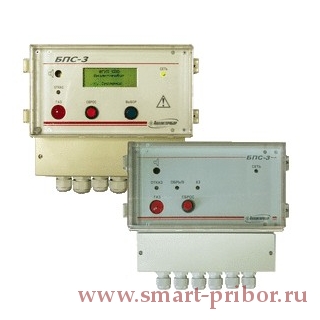

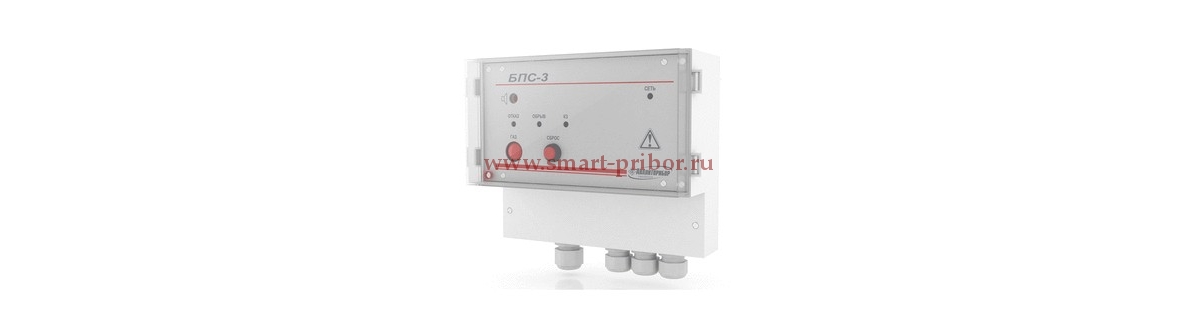

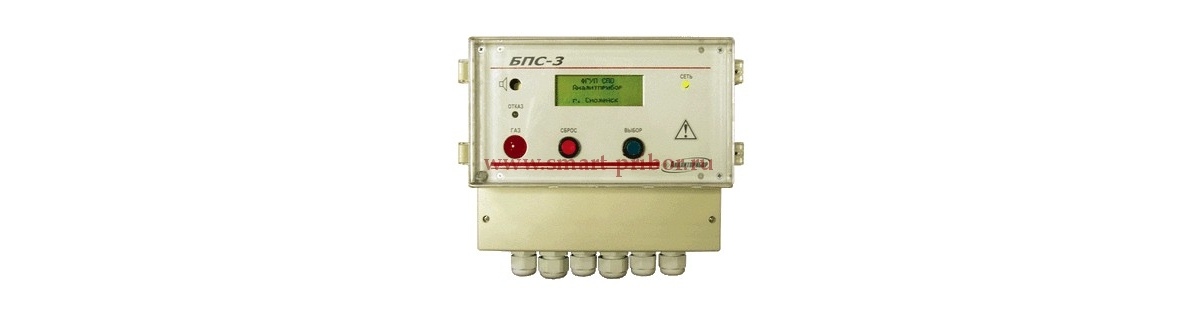

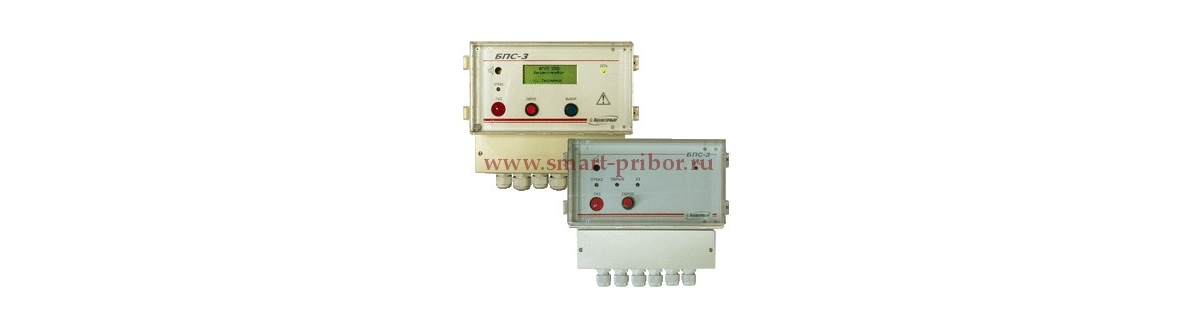

БПС-3 блок питания и сигнализации

Предназначен для питания сигнализаторов СТГ-3-И и СТГ-3 при их шлейфовом соединении; выдачи звуковой и световой сигнализации при срабатывании сигнализаторов, подключенных к шлейфу, с переключением контактов реле.

Где применяются : многоточечный контроль параметров воздуха в рабочей зоне общественных, административных, бытовых, открытых площадок и производственных помещений при помощи сигнализаторов СТГ-3-И и СТГ-3.

  • Блоки БПС-3 относятся к стационарным автоматическим приборам.
  • Блок БПС-3 работает в непрерывном режиме.
  • Рабочее положение: вертикальное.
  • Степень защиты блоков: IP30.

Предназначен для питания сигнализаторов СТГ-3-И и СТГ-3 при их шлейфовом соединении; выдачи звуковой и световой сигнализации при срабатывании сигнализаторов, подключенных к шлейфу, с переключением контактов реле.

Где применяются : многоточечный контроль параметров воздуха в рабочей зоне общественных, административных, бытовых, открытых площадок и производственных помещений при помощи сигнализаторов СТГ-3-И и СТГ-3.

  • Блоки БПС-3 относятся к стационарным автоматическим приборам.
  • Блок БПС-3 работает в непрерывном режиме.
  • Рабочее положение: вертикальное.
  • Степень защиты блоков: IP30.
Обозначения блоков Условное наименование блоков Тип входного сигнала о срабатывании сигнализаторов Условное наименование подключаемых к блокам сигнализаторов Связь с внешними устройствами

ИБЯЛ.426479.046
(без цифровой индикации)

БПС-3

сигнал напряжения постоянного тока

СТГ-3-ХХ

релейный выход

ИБЯЛ.426479.046-01
(с цифровой индикацией)

БПС-3И

цифровой адресный интерфейс

СТГ-3-И-ХХ

релейный выход и по интерфейсам
RS485 и RS232

 Аварийная сигнализация “ГАЗ” - блокирующая, отключение возможно только нажатием кнопки “СБРОС” на блоке.

Основные технические характеристики

Характеристики Значение Примечание

Напряжение питание, В

от 150 до 253

(50±1) Гц (действующее значение)

Потребляемая мощность ВА, не более

120

при максимальной нагрузке на выходе

Выходное напряжение, В

34±2

максимальный ток нагрузки 2А

Диапазон температуры окружающей среды, °С

от 1 до 40



Габаритные размеры, мм, не более

240х240х120

масса не более 2 кг

Параметры «сухих» контактов реле

= 30 В, 5 А
~ 250 В, 5 А

нагрузка – резистивная

Для блоков БПС-3 состояние реле нормально замкнутое.
Для блоков БПС-3-И состояние реле (нормально замкнуто / разомкнуто) устанавливается в меню блока.

Особенности

  • до тридцати сигнализаторов СТГ-3 различных исполнений на один БПС-3 (количество варьируется в зависимости от числа подключаемых СТГ-3 для контроля ДВК горючих газов и ПДК токсичных газов);
  • сигнализаторы не предназначены для установки во взрывоопасных зонах;
  • диапазон рабочих температур – от плюс 1 до плюс 40 оС;
  • степень защиты от доступа к опасным частям, попадания внутрь твердых предметов и проникновения воды – IP30;
  • время автоматической работы без технического обслуживания с применением внешних средств и без вмешательства оператора – не менее 12 месяцев;
  • гарантийный срок – 18 месяцев с даты отгрузки потребителю.

1. Блок питания и сигнализации БПС-3.

2. Комплект ЗИП.

3. Документация.

Дополнительно заказывают:

  • Дискс ПО ИБЯЛ.431212.002 для БПС-3-И и СТГ-3-И.
