КДРК комплекс диспетчеризации и ресурсосбережения котельной

Применяется в рамках ФЗ №261 «Об энергосбережении…». «Автоматизация режимов горения поддержание оптимального соотношения топливо-воздух. Разработка плана мероприятий повышения энергетической эффективности энергосбережения».

Контроллер диспетчеризации и ресурсосбережения оператора котельной предназначен для:

• контроля режимов работы и технического состояния  котлогенераторов  котельной;
• визуализации информации на рабочем месте оператора;
• выдачи сообщений о выходе параметров за установленные режимной картой значения, а так же команд оператору о необходимости выполнения мероприятий по нормализации работы оборудования;
• архивирования параметров работы оборудования и действий оператора с целью последующего использования для анализа и формирования отчетной документации;
• передачи информации о состоянии оборудования и действиях оператора в единый информационный центр;
• объединения  котельных в общую информационную сеть.

Экономический эффект применения КДРК

Уменьшение расхода газа обеспечивается за счёт полноты сгорания топлива (измерение СО и О2 в дымовых газах).  Регулирование режима горения по концентрациям О2 и СО обеспечивает наиболее оптимальный режим горения и, как следствие, значительную экономию.

Расчёт экономии топлива от внедрения оборудования (для котла ДВКР -10-13) Эф:
Исходные данные: средний расход топлива (природный газ) в месяц: Рср=560 тыс.м3; стоимость 1м3: Ст=4,75руб.

Ожидаемая экономия топлива в месяц:

Эф=0.07*Рср*Ст,     Эф=0.07*560 000*4.75=186 200.00руб.

Дополнительные модули

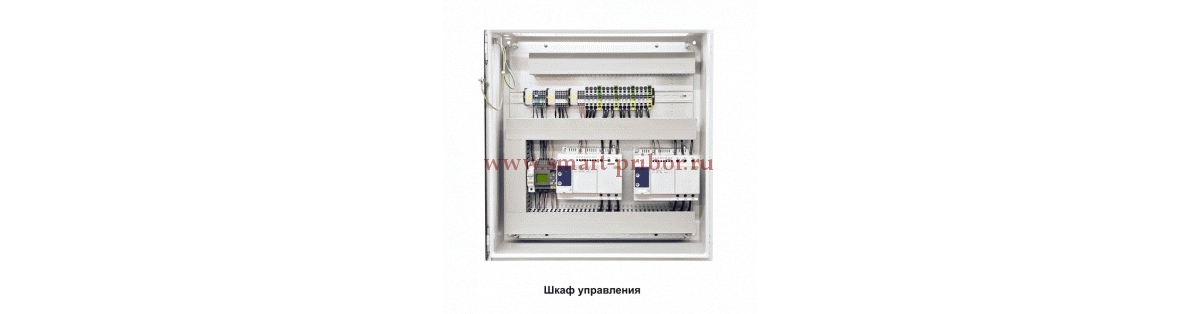

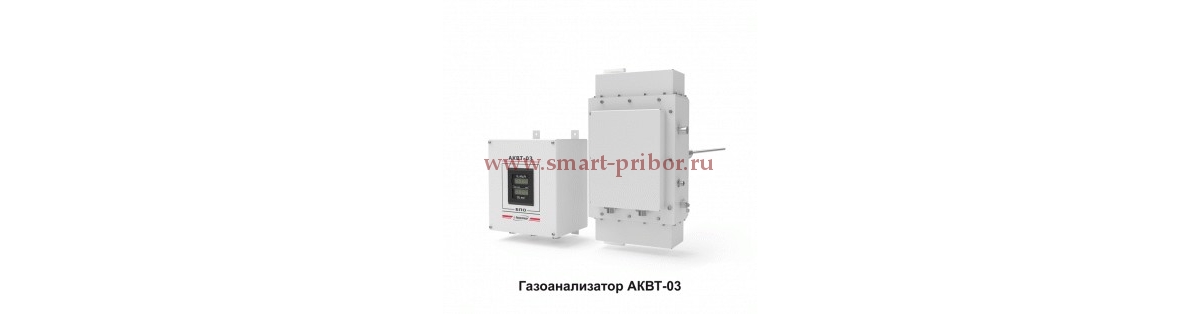

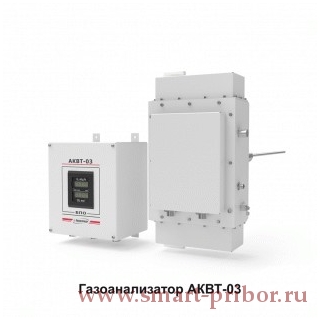

• анализаторы кислорода АКВТ-03 устанавливаются на участках дымохода сразу за топкой;
• датчики температуры подачи горячей и обратной воды для каждого котла – на соответствующих трубопроводах;
• газовые счётчики, теплосчётчики, расходомеры;
• дополнительные информационные табло температуры.

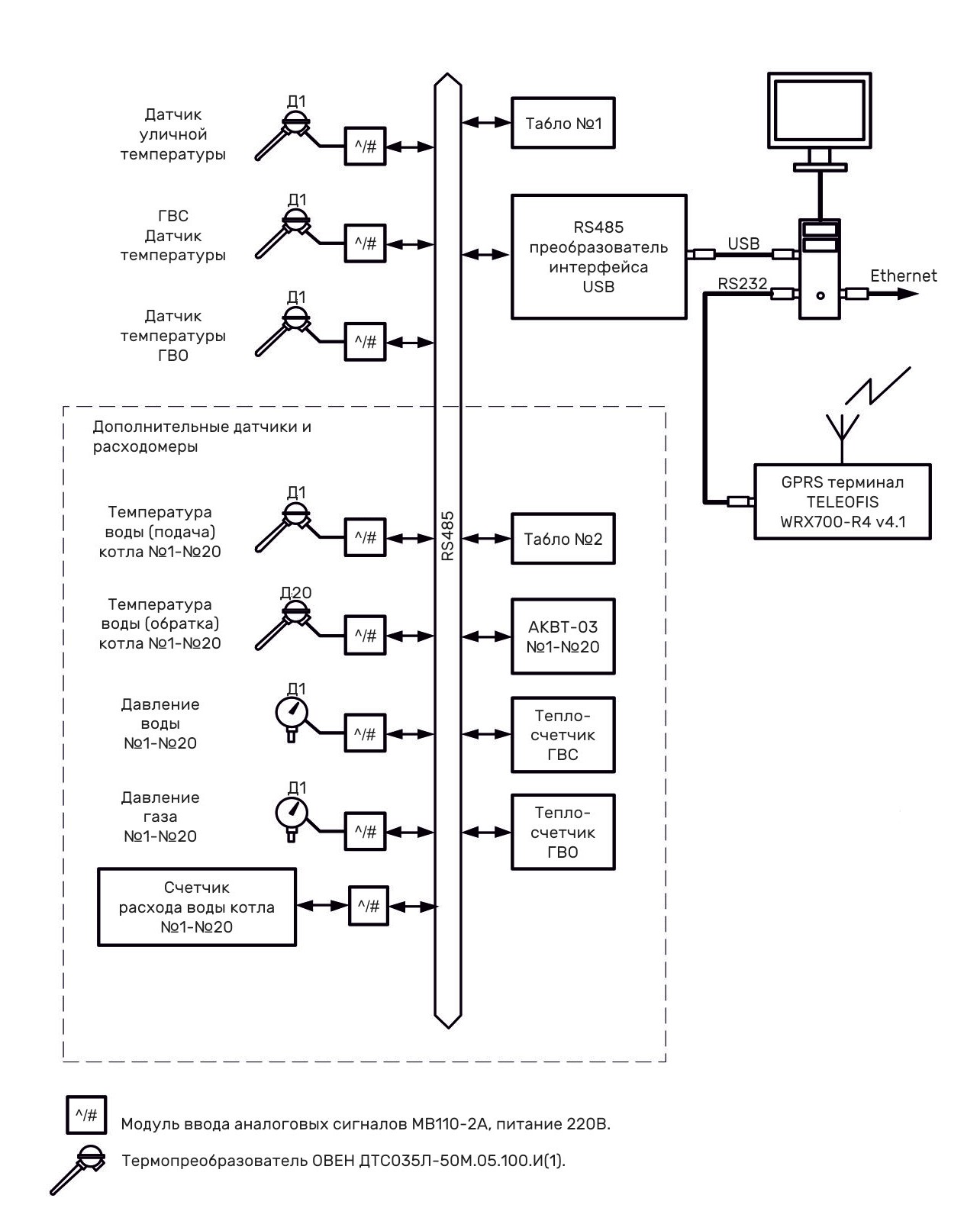

Рис 1. Функциональная схема

Операторский интерфейс

Взаимодействие оператора с оборудованием АРМ обеспечивается системой мнемосхем и стандартных видеограмм. Мнемосхемы процесса в максимальной степени отражают структуру объекта и его текущее состояние:

• состав оборудования;
• динамику изменения контролируемых параметров;
• численные значения контролируемых параметров.

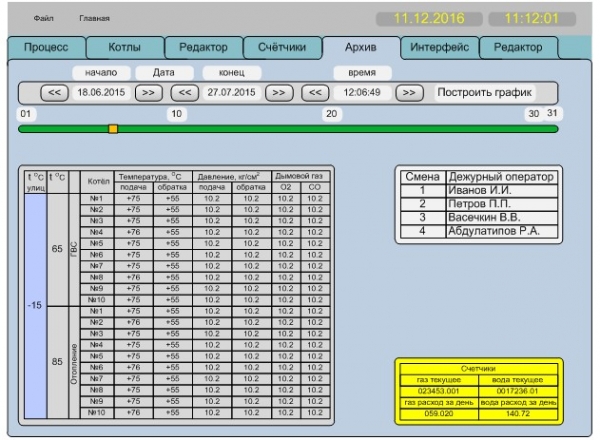

Рис 2. Мнемосхема "Процесс"

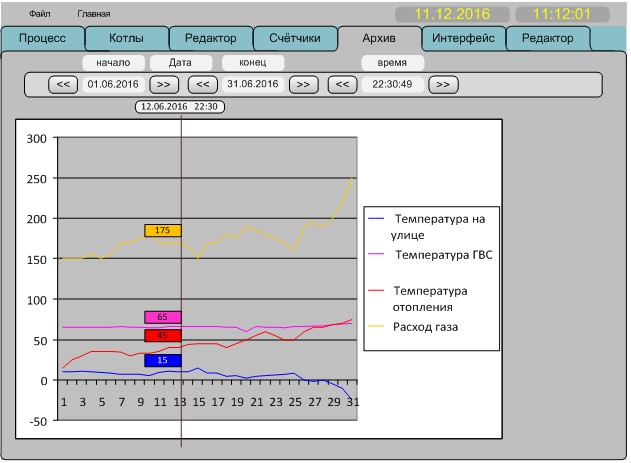

Рис 3. Видеограмма «Графики»

Автоматизация и диспетчеризация является одним из важных аспектов надежной и безопасной эксплуатации котельной. Диспетчеризация котельной на базе системы КДРК позволит значительно повысить качество и оперативность обслуживания данной системы, одновременно обеспечивая ее надежность в результате современной реакции на аварийные и предаварийные ситуации и информирования диспетчера, снижая износ оборудования и повышая производительность труда сотрудников за счет комфортных условий работы. При создании единой диспетчерской в районе, городе снижаются расходы на эксплуатацию котельных, так как вся необходимая информация о технологическом состоянии оборудования собирается централизовано и управляется от диспетчера.

1. Датчики температуры.

2. Модули аналогового ввода I-7015P.

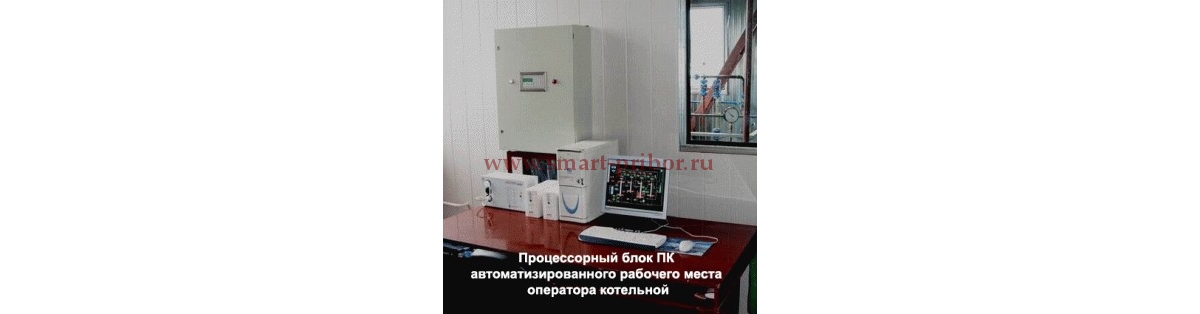

3. Процессорный блок ПК автоматизированного рабочего места оператора котельной.

4. Цифровые табло температур.
