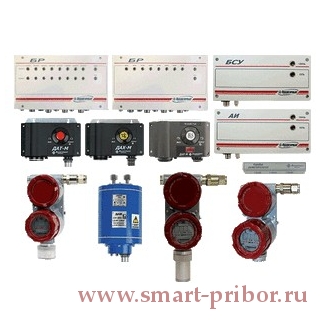

СКАПО система контроля атмосферы промышленных объектов

Предназначен для непрерывного автоматического контроля:

  • концентрации токсичных газов;
  • взрывоопасных газов;
  • кислорода;
  • сигнализация о превышении выставленных значений;
  • управление исполнительными устройствами (системами вентиляции, звуковыми и световыми сигнализациями);

Возможен контроль иных показателей: скорость потока воздуха, температуры, относительной влажности, давления и т.д. (по отдельному заказу).

Многоканальная газоаналитическая система СКАПО разработана и серийно выпускается на ФГУП “СПО “Аналитприбор” на основании Федеральных Законов “О промышленной безопасности опасных производственных объектов” и “О защите населения и территорий от чрезвычайных ситуаций природного и техногенного характера”.

Универсальность и гибкость в конфигурации системы позволяет эффективно и экономично решать вопросы комплексного контроля в рабочей зоне ПДК токсичных (CО2, СО, НСL, NО2, SO2, CL2, NH3, H2S), ДВК взрывоопасных газов (CH4, C3H8, ЕХ, Н2, С2Н2 и др.) и кислорода (O2).

Предназначен для непрерывного автоматического контроля:

  • концентрации токсичных газов;
  • взрывоопасных газов;
  • кислорода;
  • сигнализация о превышении выставленных значений;
  • управление исполнительными устройствами (системами вентиляции, звуковыми и световыми сигнализациями);

Возможен контроль иных показателей: скорость потока воздуха, температуры, относительной влажности, давления и т.д. (по отдельному заказу).

Многоканальная газоаналитическая система СКАПО разработана и серийно выпускается на ФГУП “СПО “Аналитприбор” на основании Федеральных Законов “О промышленной безопасности опасных производственных объектов” и “О защите населения и территорий от чрезвычайных ситуаций природного и техногенного характера”.

Универсальность и гибкость в конфигурации системы позволяет эффективно и экономично решать вопросы комплексного контроля в рабочей зоне ПДК токсичных (CО2, СО, НСL, NО2, SO2, CL2, NH3, H2S), ДВК взрывоопасных газов (CH4, C3H8, ЕХ, Н2, С2Н2 и др.) и кислорода (O2).

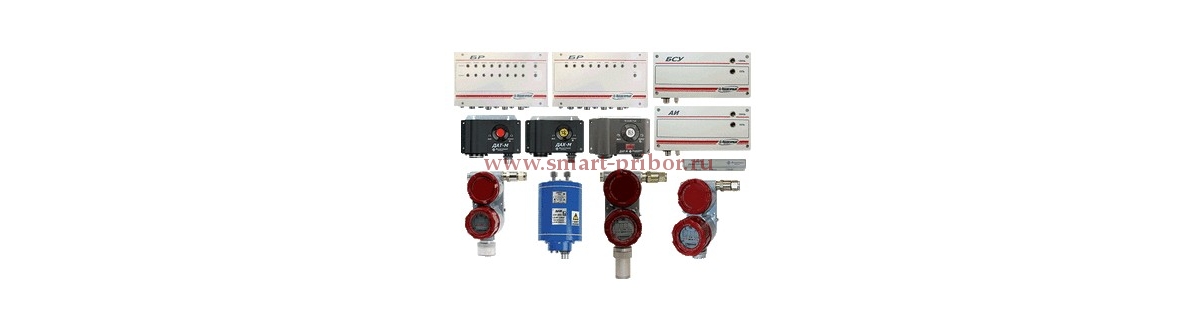

Структура системы:

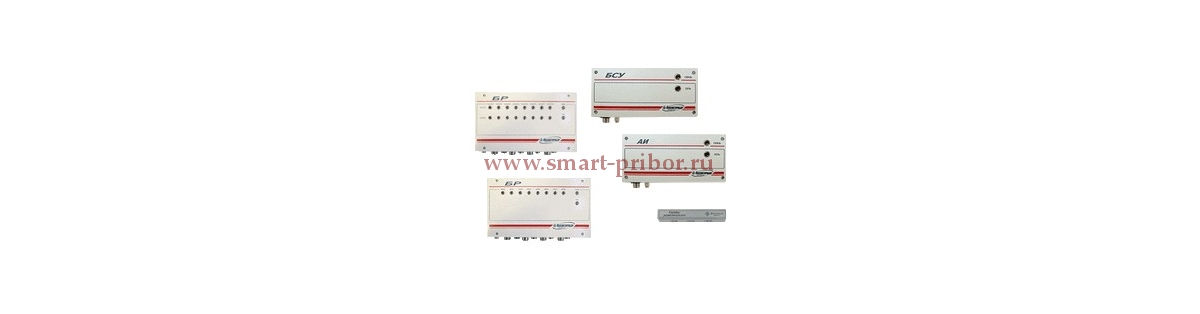

  • Блок сигнализации и управления (БСУ);
  • Блок расширения и связи (БРС);
  • Блок реле (БР);
  • Адаптер интерфейса (АИ);
  • Коробка разветвительная;
  • Блок местной сигнализации (БМС);
  • ПЭВМ;

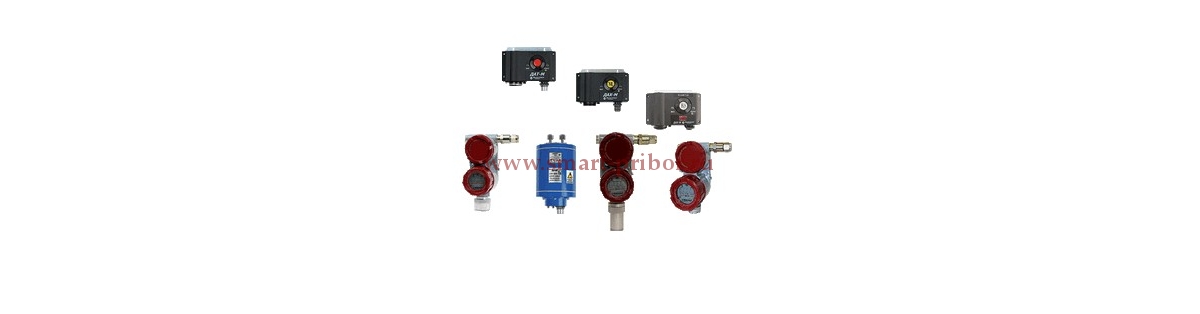

  • Датчики-газоанализаторы (ДАК, ДАМ, ДАХ-М), датчики-сигнализаторы (ДАТ-М, СТМ-30);
  • Пульт контроля (для контроля режимов работы составных частей системы).

Количество составных частей:

1. ПЭВМ или БСУ - 1 шт.
2. БРС и БР (в сумме) - 64 шт.
3. Датчики - 512 шт.
4. БМС, АИ, КР и ПК - не нормируется.

Система имеет 3 варианта построения:

Функциональная схема системы СКАПО с шинной архитектурой с управлением от ПЭВМ

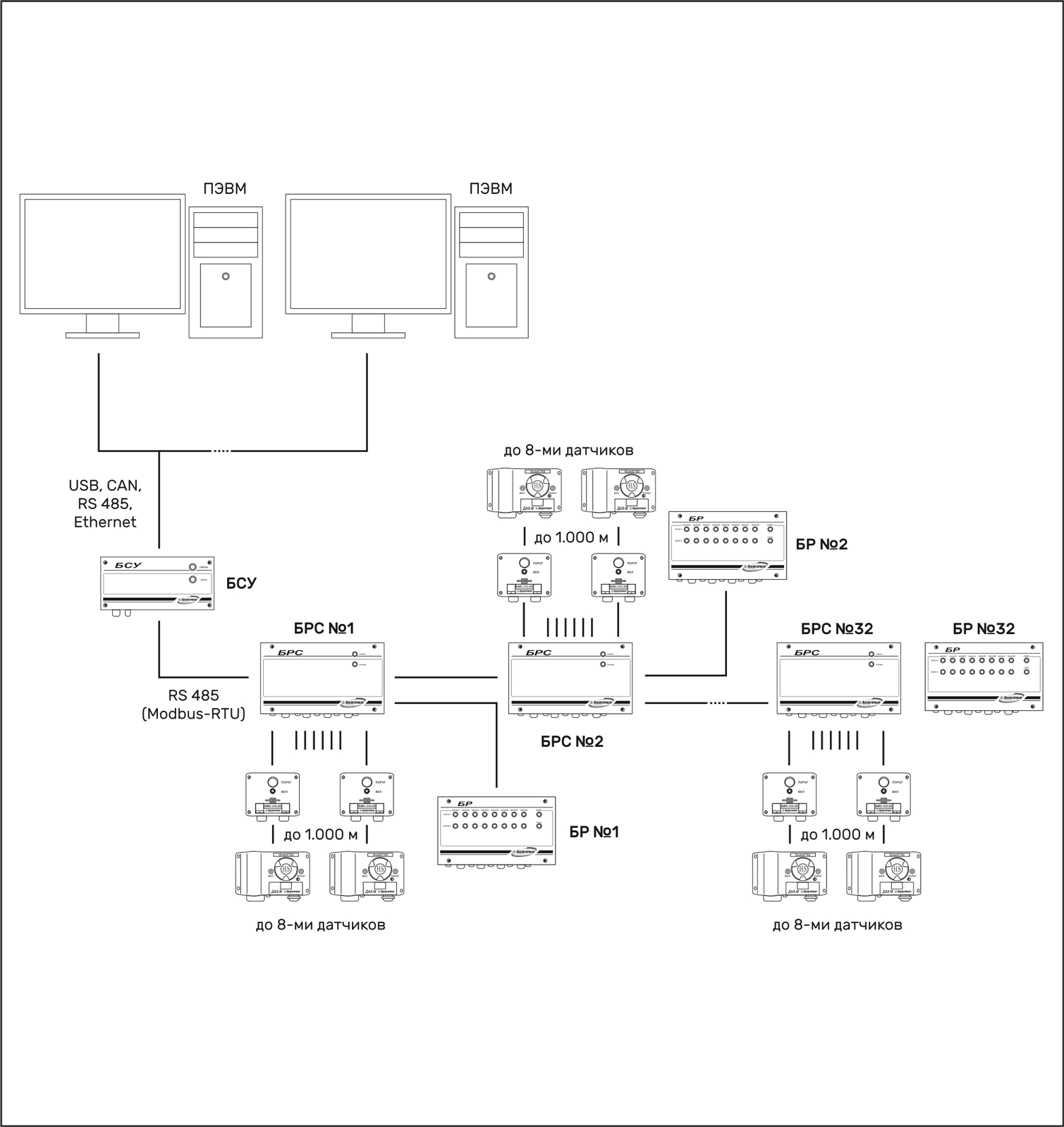

Рис 1. Функциональная схема системы СКАПО с шинной архитектурой с управлением от ПЭВМ



Функциональная схема системы СКАПО с шинной архитектурой с управлением от БСУ

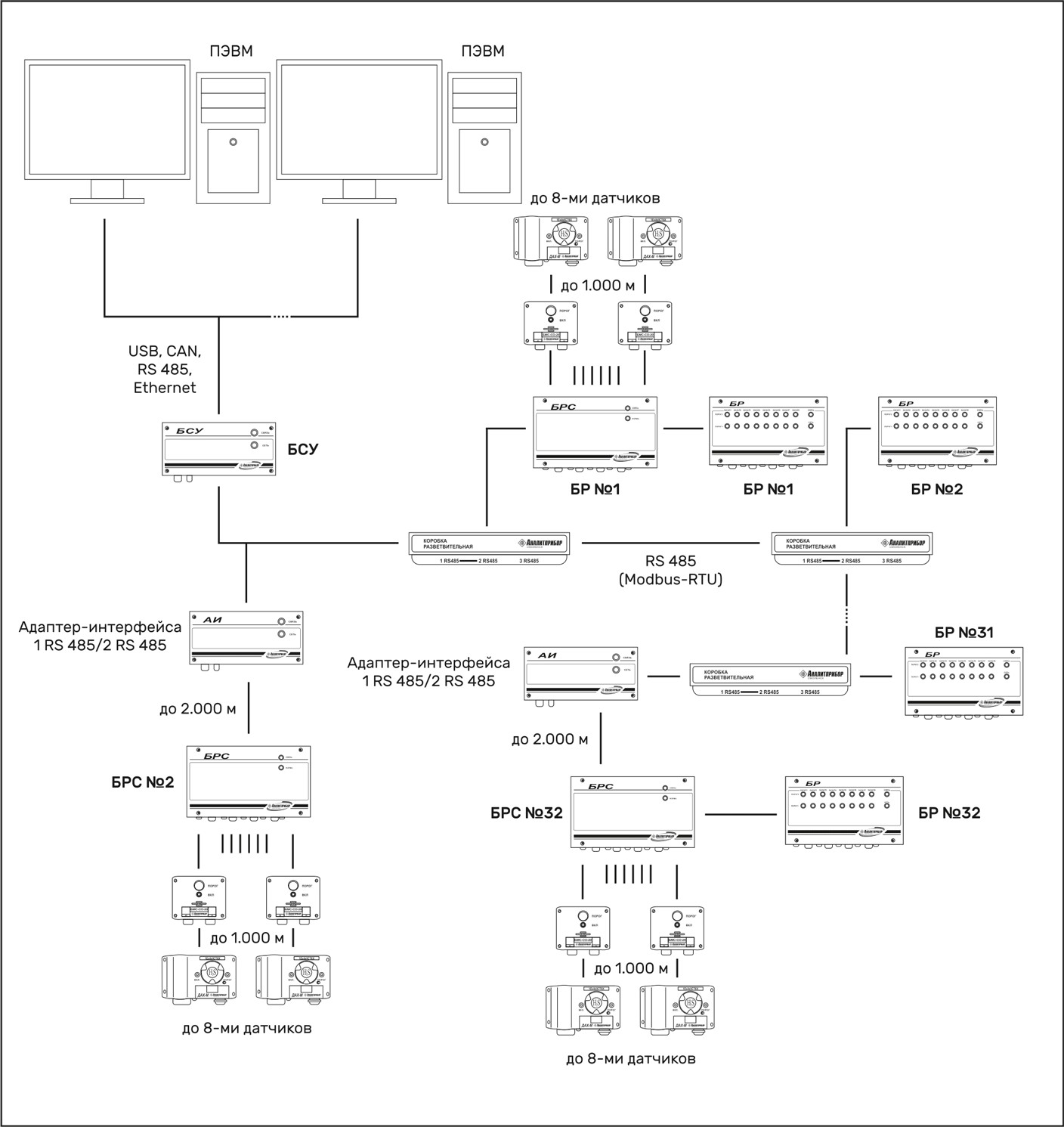

Рис 2. Функциональная схема системы СКАПО с шинной архитектурой с управлением от БСУ



Функциональная схема системы СКАПО с последовательной передачей данных с управлением от БСУ

Рис 3. Функциональная схема системы СКАПО с последовательной передачей данных с управлением от БСУ

Достоинства и отличительные особенности СКАПО с шинной архитектурой:

  • структура системы позволяет заменить практически весь ассортимент существующих на производстве стационарных газоаналитических приборов и контролировать до 512 потенциально опасных точек;
  • широкий спектр контролируемых газов обеспечивается возможностью комплектования системы датчиками с различными принципами действия, в том числе оптико-абсорбционным и термомагнитным;
  • инфракрасная технология измерения применяется в экстремальных условиях и позволяет использовать датчик ДАК даже в зонах, где каталитические яды нарушают нормальную работу термохимических сенсоров;
  • возможность архивирования информации о состоянии объектов и имевших место аварийных ситуациях позволяет контролировать и протоколировать состояние загазованности;
  • по отдельному заказу возможно комплектование системы сиренами, световым табло, кнопками квитирования, а также блоками местной сигнализации (БМС), позволяющими контролировать (световая и звуковая сигнализация) факт превышения загазованности не только в операторной, но и на объекте в месте установки датчика;
  • блоки реле позволяют управлять мощными исполнительными устройствами (аварийная вентиляция, сирены для оповещения персонала и населения и т. д.) с целью предотвращения или ликвидации аварийных ситуаций;
  • возможность создания разветвленной системы сбора информации с произвольной конфигурацией топологии системы данных.
1. Блок связи и управления.
2. Паспорт.
3. Комплект ЗИП.
4. CD диск с ПО для работы с ПЭВМ.
