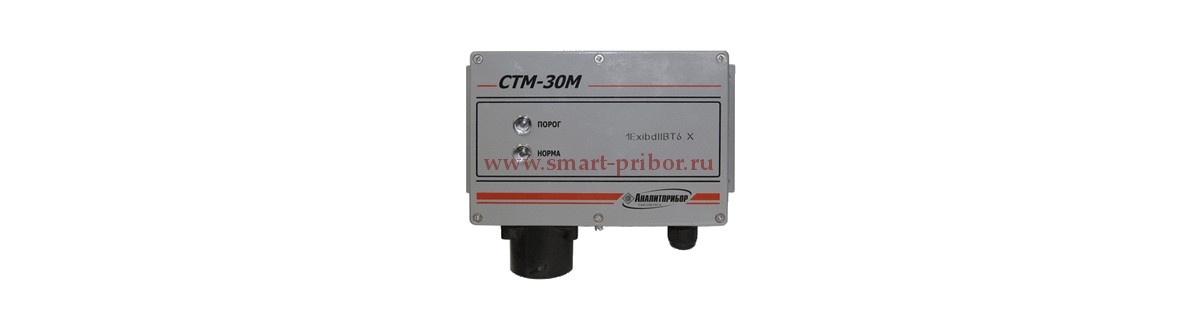

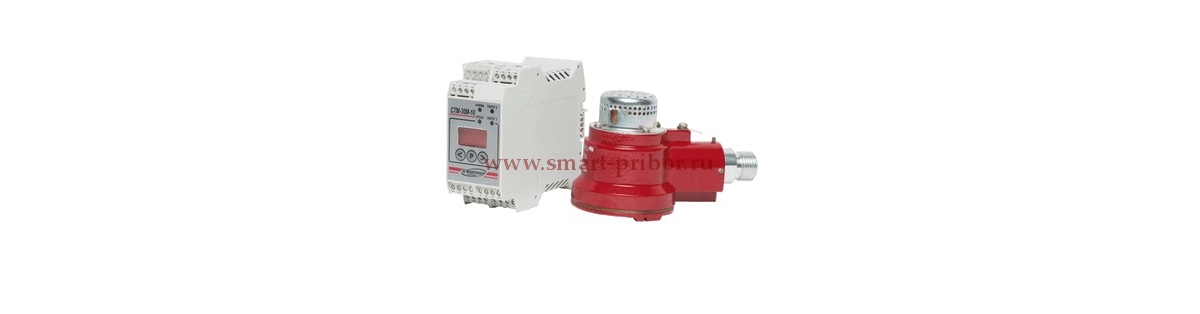

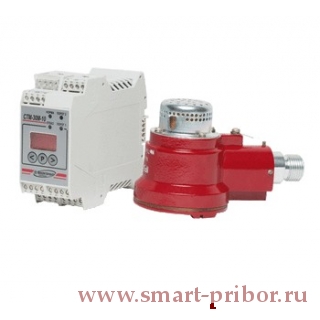

СТМ-30М микропроцессорная газоаналитическая система

Предназначен для непрерывного контроля в автоматическом режиме горючих газов и паров в рабочей зоне на уровне довзрывоопасных концентраций. При превышении установленных пороговых концентраций происходит сигнализация.

Система СТМ-30М применяется:

  • в процессе газо- и нефтедобычи, на газо- и нефтепроводах;
  • успешно работает на объектах газовых хозяйств, автопарках, АЗС;
  • окрасочных цехах, котельных и канализационных станция;
  • в лакокрасочном производстве;
  • на складах горюче-смазочных материалов и т.д.

Забор пробы, в зависимости от исполнения, может осуществляться диффузионно или принудительно. Для анализа концентрации используется термохимический датчик.

  • Принцип действия: термохимический.
  • Способ забора пробы: диффузионный или принудительный ( в зависимости от исполнения).

Предназначен для непрерывного контроля в автоматическом режиме горючих газов и паров в рабочей зоне на уровне довзрывоопасных концентраций. При превышении установленных пороговых концентраций происходит сигнализация.

Система СТМ-30М применяется:

  • в процессе газо- и нефтедобычи, на газо- и нефтепроводах;
  • успешно работает на объектах газовых хозяйств, автопарках, АЗС;
  • окрасочных цехах, котельных и канализационных станция;
  • в лакокрасочном производстве;
  • на складах горюче-смазочных материалов и т.д.

Забор пробы, в зависимости от исполнения, может осуществляться диффузионно или принудительно. Для анализа концентрации используется термохимический датчик.

  • Принцип действия: термохимический.
  • Способ забора пробы: диффузионный или принудительный ( в зависимости от исполнения).

Буквенное обозначение исполнений сигнализатора в конце наименования означает:

Д – диффузионный способ отбора пробы;
П – принудительный способ отбора пробы;
Ц – наличие цифровой индикации на БСП и БД;
Б – отсутствие цифровой сигнализации;
Т – тропическое исполнение;
Н – низкотемпературное исполнение;
Г – поверочный компонент гексан;
М – соответствие требованиям РМРС;

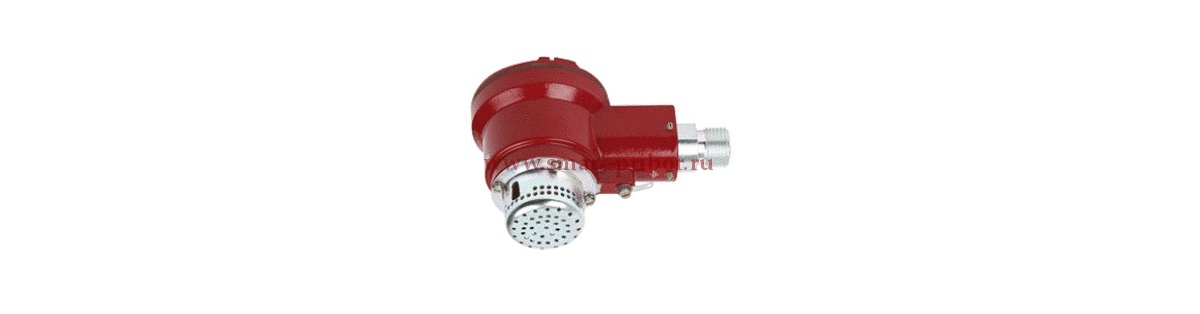

В – наличие выносного датчика соединенного кабелем с БД.

Характеристики Значения Примечание

Диапазон измерения: % НКПР

0 ÷ 50



Диапазон показаний, % НКПР

0 ÷ 70



Стандартная установка порогов, % НКПР

    1-й               2-й
     7                 11
    10                15

пороги регулируемые:
при поверке метаном
по поверке гексаном

Основная абсолютная погрешность, % НКПР, не более:
  - для измерения
  - для сигнализации


± 7
± 5
± 1



по гексану
по метану

Выходной унифицированный сигнал, мА
  - цифровой

4 – 20
RS485



Срабатывание “сухих” контактов реле  при срабатывании сигнализации:
  - предварительной
  - аварийной
  - неисправности



одна группа
одна группа
одна группа



40 В
0,2А

Длина линии связи БСиП с блоком датчика, м, не более:

1 000

с R жилы не более 10 Ом

Напряжение питания, В:
  - переменное
  - постоянное


220 или
24


в зависимости от
модификации

Степень защиты

IP20
IP54

БСП
БД, ВД

Габаритные размеры, мм (длина х ширина х высота):
  - блок сигнализации и питания БСП
  - блок датчика БД
  - выносной датчик ВД


115х55х110
60х210х170
110х60х70

масса, кг, не более:
0,5
0,8
0,8



Таблица исполнения газоанализаторов

Обозначение

Условное наименование

Поверочный компонент

Наличие цифровой индикации на блоках

ИБЯЛ.413216.050

СТМ-30М-00ДЦ

метан

БСП и БД

-02

СТМ-30М-02ДЦВ

метан

БСП и БД

-04

СТМ-30М-04ПЦВ

метан

БСП и БД

-07

СТМ-30М-07ДЦВ

метан

БСП и БД

-10

СТМ-30М-10ДБ

метан

нет

-11

СТМ-30М-10ДЦ

метан

БСП

-12

СТМ-30М-10ДБГ

гексан

нет

-13

СТМ-30М-10ДЦГ

гексан

БСП

-14

СТМ-30М-10ПБ

метан

нет

-15

СТМ-30М-10ПЦ

метан

БСП

-16

СТМ-30М-10ПБГ

гексан

нет

-17

СТМ-30М-10ПЦГ

гексан

БСП

-18

СТМ-30М-10ТДЦ

метан

БСП

-19

СТМ-30М-10ТДЦГ

гексан

БСП

-20

СТМ-30М-10ТПЦ

метан

БСП

-21

СТМ-30М-10ТПЦГ

гексан

БСП

-22

СТМ-30М-10МДЦ

метан

БСП

-23

СТМ-30М-10МПЦ

метан

БСП

-24

СТМ-30М-10НДЦ

метан

БСП

-25

СТМ-30М-10НДЦГ

гексан

БСП

-50

СТМ-30М-50ДБ

метан

нет

-51

СТМ-30М-51ДБВ

метан

нет

-53

СТМ-30М-53ПБВ

метан

нет

Отличительные особенности

1. Установка на DIN-рейку типоисполнений ТН35-7,5 и ТН35-15 по ГОСТ Р 60715-2003;
2. Возможность контроля довзрывоопасных концентраций при температурах от -60 до +180 оС;
3. Более 140 контролируемых веществ;
4. Возможность контроля довзрывоопасных концентраций каталитических ядов (дихлорэтана и винилхлорида);
5. Возможность калибровки по гексану для контроля тяжелых фракций;
6. Возможность создания многоканальных систем (при этом информация передается  по цифровому каналу RS485, что позволяет избежать помех);
7. Взрывозащита типа d или I (в зависимости от модификации).

По отдельному заказу поставляются фильтры-поглотители агрессивных веществ и каталитических ядов, а также программируемый логический контроллер «ОВЕН ПЛК-73» предназначенный для сбора данных с сигнализаторов, их обработка  и хранения.

1. Сигнализатор СТМ-30М.
2. Комплект ЗИП.
3. Комплект монтажных частей.
4. Документация.
