АКВТ-01, -02, -03 кислородомер, газоанализатор оптимизации режимов горения
Предназначен для непрерывного контролироля содержание кислорода с целью поддержания оптимального режима горения и избежания недожига топлива.
В газоанализаторе используются электрохимические ячейки на кислород и термохимические - на углекислый газ. Забор пробы осуществляется диффузно (АКВТ-01, АКВТ-02) или принудительно (АКВТ-03).
Область применения газоанализаторов: АКВТ-01, АКВТ-03 (общепромышленное исполнение) - на предприятиях теплоэнергетики, в котлоагрегатах ТЭЦ, АКВТ-02 (взрывозащищенное исполнение) - установка во взрывоопасных зонах на печах сжигания отходов НПЗ и подобных объектах.
- Тип газоанализатора: стационарный.
- Принцип работы: электрохимический (на основе ZrO2) и термокаталитический на СО.
- Способ забора пробы: диффузионный (АКВТ-01, АКВТ-02); принудительный (АКВТ-03).
Исполнение |
Измеряемый компонент |
Диапазон |
Единица измерения |
Пороги |
АКВТ-01 |
О2 |
0,10 – 21,00 |
%об. |
порог1 – 4,3 порог2 – 8,1 |
АКВТ-02 |
О2 |
0,10 – 21,00 |
%об. |
порог1 – 4,3 порог2 – 8,1 |
АКВТ-03 |
О2 |
0,3 – 21,0 |
%об. |
порог1 – 4,3 порог2 – 8,1 |
АКВТ-03 |
СО |
0 – 1000 |
млн-1 |
порог3 – 500 |
Дополнительные технические характеристики
Наименование |
Длина погружной части, мм |
Исполнение |
Температура анализитуемой среды, °С |
Температура окружающей среды, °С |
АКВТ-01 |
200 |
невзрывозащищенное |
0 – 850 |
- 35 ÷ +70 |
АКВТ-02 |
200 |
взрывозащищенное |
0 – 850 |
- 35 ÷ +70 |
АКВТ-03 |
300 |
невзрывозащищенное |
100 – 1050 |
0 ÷ +70 |
Питание газоанализаторов осуществляется от сети переменного напряжения 220 В, 50 Гц.
Время прогрева газоанализаторов не более 4ч.
Все модификации прибора имеют “сухие” контакты реле (220 В, 2,5 А), унифицированные токовые сигналы (0 - 5) и (4 - 20) мА и канал связи RS 485 MODBUS.RTU для подключения внешних устройств (ПЭВМ).
Конструктивно газоанализаторы состоят из:

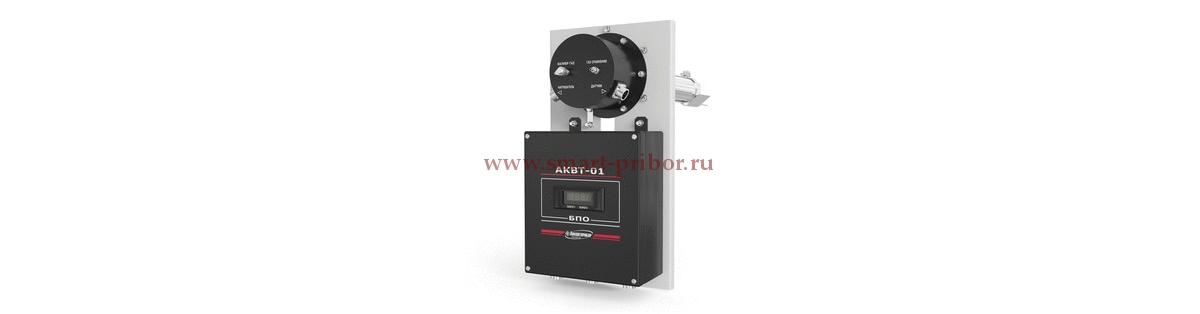

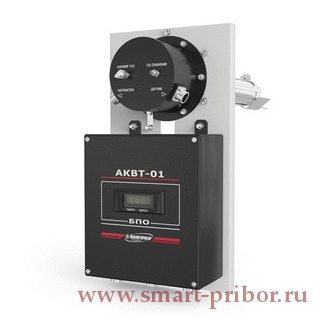

1. АКВТ-01: блока питания и обработки (БПО) и зонда, закрепленных на шасси;

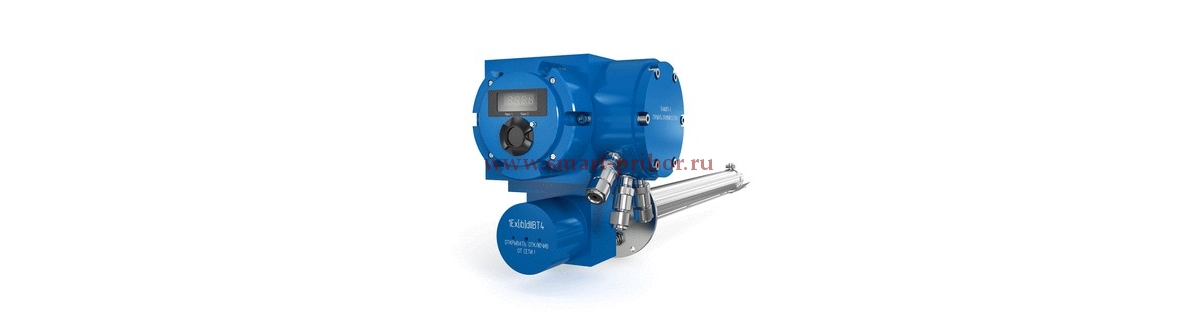

2. АКВТ-02: моноблока с зондом, погружаемым в газовый поток;

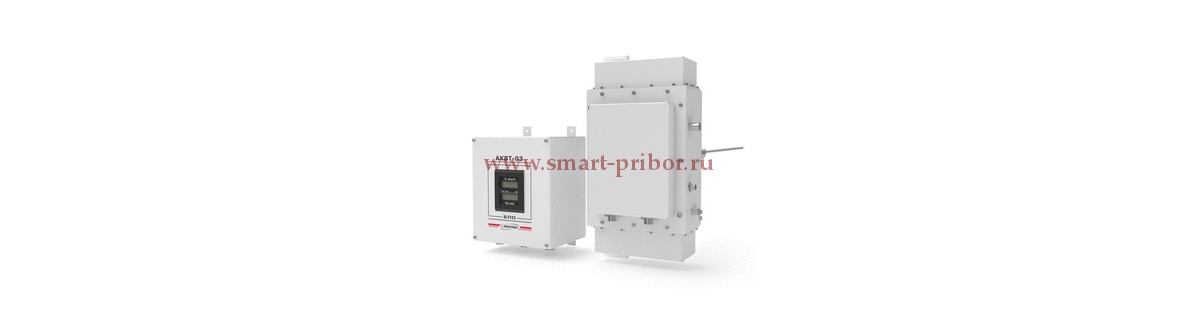

3. АКВТ-03: блока питания и обработки (БПО) и блока датчиков (БД).
В АКВТ-03 максимальная длина соединительного кабеля между БПО и БД не более 50 м.
В АКВТ-01 возможность разнесения БПО и зонда на расстояние до 125 м (по отдельному заказу).
Отлтчительные особенности:
1. Погружной датчик;
2. Работа без устройства пробоотбора (АКВТ-01, -02);
3. Газоанализатор работает без сравнительного газа;
4. Наличие токового выхода для автоматического управления с программно устанавливаемым диапазоном;
5. Срок службы датчика - 5 лет;
6. Наличие программируемых порогов;
7. Применение газоанализатора без блока пробоподготовки;
8. Наличие взрывозащищенного исполнения;
9. Широкий температурный диапазон.
1. Газоанализатор.
2. Комплект ЗИП.
3. Документация.
Для работы с ПЭВМ поставляется по отдельному заказу CD-диск с ПО ИБЯЛ.431214.225 (описание порядка работы на носителе информации).
- Техническое описание на газоанализаторы оптимизации режимов горения АКВТ
- Монтажный чертеж на газоанализаторы оптимизации режимов горения АКВТ
- Руководство по эксплуатации на газоанализаторы оптимизации режимов горения АКВТ-01
- Руководство по эксплуатации на газоанализаторы оптимизации режимов горения АКВТ-02
- Руководство по эксплуатации на газоанализаторы оптимизации режимов горения АКВТ-03
- Запасные инструменты и принадлежности (ЗИП) на АКВТ
