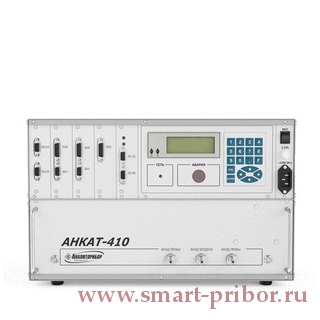

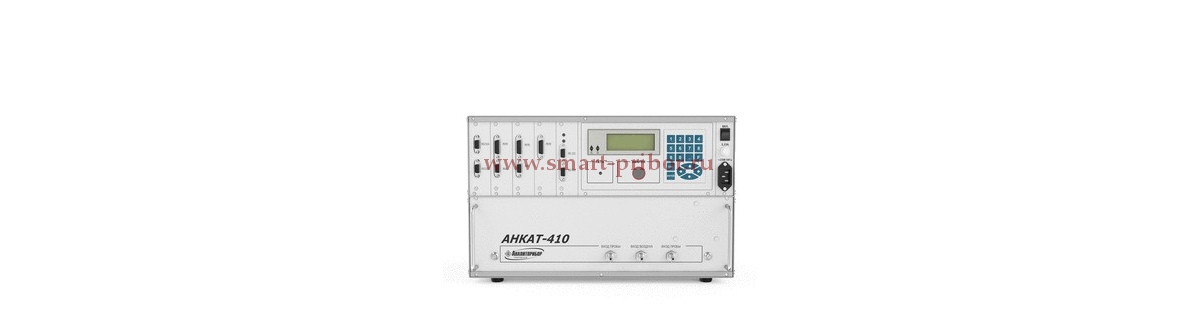

АНКАТ-410 многокомпонентный газоанализатор промышленных выбросов

Предназначен для непрерывного экологического и технологического контроля топливосжигающих и технологических установок, измеряет концентрации О2, СО, СО2, NО, NО2, SО2, H2S, НCL, NН3, Cl2, а также для анализа отработавших газов (СО, NО, NОХ, SСН) тепловозов и других дизельных двигателей.

Область применения: топливосжигающие и технологические установки предприятий энергетики, металлургической, стекольной, химической и нефтяной промышленностей, предприятия производители строительных материалов, железнодорожный транспорт.

  • Тип газоанализатора: стационарный.
  • Метод измерения: электрохимический (по каналам СО2, SСН - оптикоабсорбционный).
  • Режим работы: непрерывный или циклический.
  • Способ забора пробы: принудительный (от внешнего побудителя расхода, либо за счет избыточного давления).

Предназначен для непрерывного экологического и технологического контроля топливосжигающих и технологических установок, измеряет концентрации О2, СО, СО2, NО, NО2, SО2, H2S, НCL, NН3, Cl2, а также для анализа отработавших газов (СО, NО, NОХ, SСН) тепловозов и других дизельных двигателей.

Область применения: топливосжигающие и технологические установки предприятий энергетики, металлургической, стекольной, химической и нефтяной промышленностей, предприятия производители строительных материалов, железнодорожный транспорт.

  • Тип газоанализатора: стационарный.
  • Метод измерения: электрохимический (по каналам СО2, SСН - оптикоабсорбционный).
  • Режим работы: непрерывный или циклический.
  • Способ забора пробы: принудительный (от внешнего побудителя расхода, либо за счет избыточного давления).

Методика контроля выбросов промышленных предприятий с использованием АНКАТ-410 согласована в ФГУП “НИИ Атмосфера”.

АНКАТ-410-16 одобрен для проведения экологических испытаний тепловозов и дизель-поездов на пунктах экологического контроля в соответствии СТ СС ФЖТ ЦТ 09-98 и СТ СС ФЖТ ЦТ 07-99 ФГУП ВНИ КТИ МПС России.

Измеряемый компонент

Диапазон измерений (показаний)

Единица младшего разряда индикации

Участок диапазона измерения, в котором нормируется погрешность

Пределы основной абсолютной погрешности

 О2

(0 – 21) % об.

0,1% об.

(0 – 5) % об.

(5 – 21) % об.

±0,2% об.

±0,4% об.

 СО

(0 – 200) млн-1

1,0 млн-1

(0 – 20) млн-1

(20 – 200) млн-1

±5,0 млн-1

±(5+0,06(Свх-20)) млн-1

 СО

(0 – 2000) млн-1
((0 – 4000) млн-1)

1,0 млн-1

(0 – 2000) млн-1

±10 млн-1  или
±5%(относительная)*

 СО

(0 – 0,5) % об.

0,001% об.

(0 – 0,5) % об.

±5% (приведенная)

 NO

(0 – 200) млн-1

1,0 млн-1

(0 – 50) млн-1

(50 – 200) млн-1

±5,0 млн-1

±(5+0,1(Свх-50)) млн-1

 NO

(0 – 2000) млн-1

1,0 млн-1

(0 – 100) млн-1

(100 – 200) млн-1

±10 млн-1

±(10+0,1(Свх-100)) млн-1

 NO

(0 – 0,4) % об.

0,001% об.

(0 – 0,4) % об.

±10% (приведенная)

 NO2

(0 – 140) млн-1

1,0 млн-1

(0 – 140) млн-1

±15% (приведенная)

 SO2

(0 – 200) млн-1

1,0 млн-1

(0 – 50) млн-1

(50 – 200) млн-1

±10 млн-1

±(10+0,1(Свх-50)) млн-1

 SO2

(0 – 3000) млн-1

10 млн-1

(0 – 3000) млн-1

±20 млн-1 или
±10%(относительная)*

 H2S

(0 – 40) мг/м3
((0 – 150) мг/м3)

0,1 мг/м3

(0 – 40) мг/м3

±2 мг/м3 или ±25%(относительная)*

 HCl

(5 – 30) мг/м3
((0 – 150) мг/м3)

0,1 мг/м3

(5 – 30) мг/м3

±25%(относительная)

 NH3

(0 – 150) мг/м3

1 мг/м3

(0 – 20) мг/м3

(20 – 40) мг/м3

±5 мг/м3

±(5+0,25(Свх-20)) мг/м3

 NH3

(0 – 2000) мг/м3

10 мг/м3

(0 – 2000) мг/м3

±50 мг/м3 или
±25%(относительная)*

 Cl2

(0 – 25) мг/м3

0,01 мг/м3

(0 – 25) мг/м3

±0,25 мг/м3 или
±25%(относительная)*

 СО2

(0 – 30) % об.

0,1 % об.

(0 – 30) % об.

±5% (приведенная)

 ΣCH

(0 – 0,05) % об.

0,0001 % об.

(0 – 0,05) % об.

±5% (приведенная)

Примечания:  * - берется большее значение основной погрешности из двух вычисленных.
                       Свх - содержание определяемого компонента на входе газоанализатора.

Диапазон вычисляемых величин

Канал вычисления

Диапазон

Примечание

  СО2

(0 – 25) % об.

при отсутствии в газоанализаторе измерительного канала СО2

  NOX

(0 – 100) млн-1

(100 – 3000) млн-1





  коэффициент избытка воздуха λ

0,5 – 9,99



  СО

(0 – 6,25) г/н·м3

для газоанализатора АНКАТ-410-16

  NOX

(0 –0,29) г/н·м3

для газоанализатора АНКАТ-410-16

  ΣСН

(0 – 0,98) г/н·м3

для газоанализатора АНКАТ-410-16

Газоанализаторы АНКАТ-410 выпускаются в 16 исполнениях, различающихся перечнем измеряемых компонентов и каналов вычисления, а также количеством используемых ЭХЯ.

Исполнения газоанализаторов

Исполнение

Обозначение

Состав

  АНКАТ-410-01

ИБЯЛ.413252.001

  2 измерительных канала с ЭХЯ (одиночный набор), без ИКД

  АНКАТ-410-02

- 01

  3 измерительных канала с ЭХЯ (одиночный набор), без ИКД

  АНКАТ-410-03

- 02

  4 измерительных канала с ЭХЯ (одиночный набор), без ИКД

  АНКАТ-410-04

- 03

  5 измерительных каналов с ЭХЯ (одиночный набор), без ИКД

  АНКАТ-410-05

- 04

  6 измерительных каналов с ЭХЯ (одиночный набор), без ИКД

  АНКАТ-410-06

- 05

  2 измерительных канала с ЭХЯ (одиночный набор), измерительный канал с ИКД

  АНКАТ-410-07

- 06

  3 измерительных канала с ЭХЯ (одиночный набор), измерительный канал с ИКД

  АНКАТ-410-08

- 07

  4 измерительных канала с ЭХЯ (одиночный набор), измерительный канал с ИКД

  АНКАТ-410-09

- 08

  5 измерительных каналов с ЭХЯ (одиночный набор), измерительный канал с ИКД

  АНКАТ-410-10

- 09

 6 измерительных каналов с ЭХЯ (одиночный набор), измерительный канал с ИКД

  АНКАТ-410-11

- 10

  2 измерительных канала с ЭХЯ (дублированный набор), без ИКД

  АНКАТ-410-12

- 11

  3 измерительных канала с ЭХЯ (дублированный набор), без ИКД

  АНКАТ-410-13

- 12

  2 измерительных канала с ЭХЯ (дублированный набор), измерительный канал с ИКД

 АНКАТ-410-14

- 13

  3 измерительных канала с ЭХЯ (дублированный набор), измерительный канал с  ИКД

  АНКАТ-410-15

- 14

  2 измерительных канала с ЭХЯ (дублированный набор) Cl2, HCl

  АНКАТ-410-16

- 15

  3 измерительных канала с ЭХЯ:
  СО (0 – 0,5) %, объемная доля,
  NO (0 – 0,4) %, объемная доля,
  NO(0 – 0,014) %, объемная доля;
  измерительный канал с ИКД:
  ∑СН (0 – 0,05) %, объемная доля

Отличительные особенности:

1. Отображение информации со всех каналов на четырехстрочном жидкокристаллическом индикаторе.
2. Наличие программно изменяемых порогов сигнализации (Порог 1 и Порог 2) по каждому из каналов.
3. Возможность выбора с клавиатуры и по каналам RS232 и RS485 вида топлива и ввод: сажевого числа, коэффициентов топлива, выбор размерности единиц измерения, ввод текущего времени и даты.
4. Наличие 6 реле, программно назначаемых для срабатывания от сигнализаций “Порог 1” или “Порог 2” по выбираемому каналу измерения.
5. Наличие энергонезависимой памяти для хранения до 1000 измерений.
6. Наличие 2-х токовых выходов: тип  -  (0 - 5) или (4 - 20) мА, и соответствие каналу измерения - выбирается программно.
7. Наличие цифрового выхода RS485 с протоколом обмена MODBUS RTU.
8. Наличие функции самотестирования с выдачей информации на ЖКИ и по каналам RS232 и RS485.

1. Газоанализатор АНКАТ-410.
2. Комплект ЗИП.
3.CD диск с ПО.
4. Документация.
