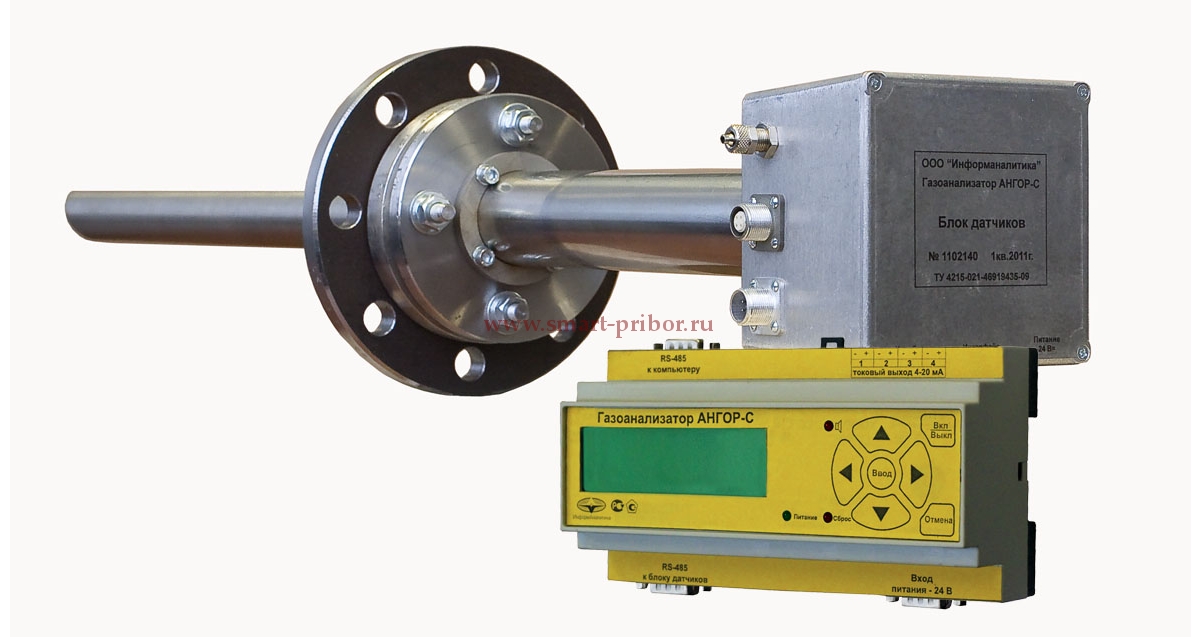

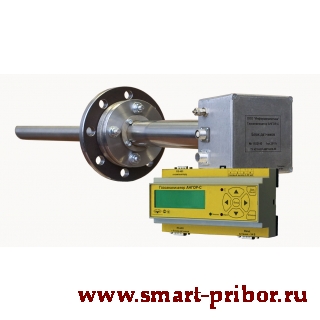

«АНГОР-С» стационарный быстродействующий газоанализатор

Предназначен для измерения содержания О2, СО и NO в отходящих газах топливосжигающих установок.

Также «АНГОР-С» адаптирован для контроля и регулирования процессов газификация твёрдого топлива и органических отходов в установках получения биогаза (синтеза газа).

«АНГОР-С» служит для экологического контроля выбросов загрязняющих веществ, а также для управления системами снижения выбросов окислов азота (NOx).

Объекты применения «АНГОР-С»:

  • Котельные и ТЭЦ;
  • Печи обжига;
  • Металлургические печи;
  • Печи коксования;
  • Стеклоплавильное производство;
  • Мусоросжигающие заводы.

Предназначен для измерения содержания О2, СО и NO в отходящих газах топливосжигающих установок.

Также «АНГОР-С» адаптирован для контроля и регулирования процессов газификация твёрдого топлива и органических отходов в установках получения биогаза (синтеза газа).

«АНГОР-С» служит для экологического контроля выбросов загрязняющих веществ, а также для управления системами снижения выбросов окислов азота (NOx).

Объекты применения «АНГОР-С»:

  • Котельные и ТЭЦ;
  • Печи обжига;
  • Металлургические печи;
  • Печи коксования;
  • Стеклоплавильное производство;
  • Мусоросжигающие заводы.

Применение в конструкции «АНГОР-С» высокотемпературных сенсоров позволяет оптимизировать процесс горения топлива  (высокоэффективная оптимизация по CO и O2).

Использование «АНГОР-С» приводит к значительной экономии топлива, сохраняя сотни тысяч рублей ежегодно!

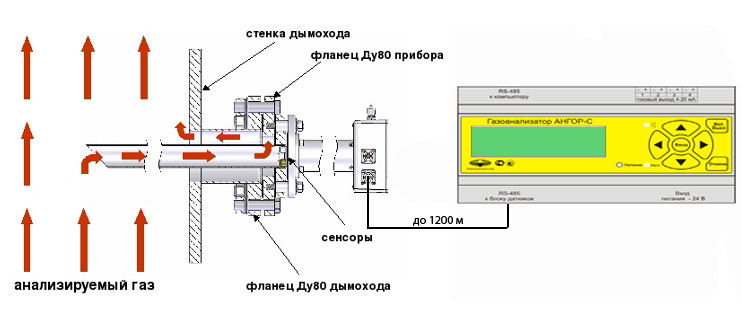

Состав газоанализатора «АНГОР-С» и схема динамического отбора проб:

shema_angors

Диапазон измерений и основная погрешность:

Определяемый компонент Диапазон показаний Диапазон измерений Абсолютная погрешность Относительная погрешность
Кислород (О2) 0 - 99 % 0 - 25 % ± 0,1 %
(0 - 1) %
± 10%
(1 - 25) %
Оксид углерода (CO) 0 - 20000 ppm 0 - 2500 ppm ± 45 ppm
(0 - 300) ppm
± 15%
(300 - 2000) ppm
Оксид азота (NO) 0 - 5000 ppm 0 - 1500 ppm ± 30 ppm
(0 - 200) ppm
± 15%
(200 - 1500) ppm



Типичное время установления показаний концентрации измеряемых компонентов (при длине пробоотборного зонда 1,5 м) – 1 сек (по уровню 30%), 4 сек (по уровню 90%).

Условия эксплуатации газоанализаторов:

  • температура окружающего воздуха  от  +5  до  +70 °С;
  • атмосферное давление от 630  -  820  мм.рт.ст.;
  • относительная  влажность окружающего  воздуха  от 15 до 98%.
Параметры анализируемой газовой смеси:
  • температура от +5  до  +1000 °С;
  • разряжение не более 80  мм.рт.ст.;
  • влажность (по t° точки росы)  до +70 °С.

Напряжение питания: = 24 В,  либо ~220 В, 50 Гц.

Выходные сигналы: 4-20 мА (гальванически развязанные).

Интерфейс связи: Modebus RTU (RS-485).

Габаритные размеры (без учета пробоотборного зонда):  диаметр 195 мм, длина 420 мм.

Масса: 8 кг.

Достоинства и преимущества:

  • Измерения проводятся при температуре выше точки росы дымовых газов, что позволяет отказаться от использования громоздких и ненадежных систем пробоподготовки;
  • Высокое быстродействие (типично от 1 до 4 сек);
  • Устойчивость к отравлению датчиков органическими примесями благодаря использованию  высокотемпературных твердотельных сенсоров;
  • Изменяемая пользователем длина пробоотборного зонда;
  • Возможность автоматической очистки входного фильтра;
  • Полная диагностика работоспособности и автоматизация калибровочных процедур в процессе эксплуатации;
  • Возможность проведения периодической поверки без демонтажа оборудования;
  • Автоматическая защита от перегрузок по концентрации и возможности выпадения конденсата;
  • Отсутствие электромеханических побудителей расхода пробы;
  • Формирование управляющих сигналов, совместимых с различными контроллерами и системами управления;
  • Реализован алгоритм регулирования режимов горения по CO и O2 с использованием контроллеров СПЕКОН и КОНТАР;
  • Надёжная долговечная конструкция;
  • Малое потребление энергии;
  • Возможность работы на газовом, угольном, мазутном котле;
  • Минимальные сроки изготовления.

1. Блок датчиков - 1 шт.

2. Блок индикации и управления - 1 шт.

3. Комплект ЗИП согласно ведомости - 1 шт.

4. Руководство по эксплуатации - 1 шт.

5. Источник питания 24 В для БД - 1 шт.

6. Методика поверки (по запросу) - 1 шт.
