И23 (моноблок) одноканальный стационарный газоанализатор кислорода, горючих и токсичных газов

Предназначен для контроля воздуха рабочей зоны. Используются для обеспечения безопасности труда на промышленных предприятиях, в теплоэнергетике, водоснабжении и т.п.

  • И23 (моноблок) одноканальный стационарный газоанализатор кислорода, горючих и токсичных газов «ОКА» моноблочного исполнения служит для непрерывного контроля достаточного количества кислорода, довзрывоопасных концентраций горючих газов и опасного содержания токсичных газов в воздухе рабочей зоны.
  • Устанавливается непосредственно в контролируемой зоне.
  • Имеет цифровой выход (RS-485), световую индикацию превышения порогов, наличия питания и установки связи со вспомогательными блоками (при их наличии).
  • В газоанализатор может быть интегрирован аналоговый токовый выход 0-5 или 4-20 мА.
  • Может использоваться как одиночный прибор или работать по общей цифровой линии с несколькими газоанализаторами и вспомогательными блоками (блоками коммутации БР10М, блоком коммутации БКУ).

Предназначен для контроля воздуха рабочей зоны. Используются для обеспечения безопасности труда на промышленных предприятиях, в теплоэнергетике, водоснабжении и т.п.

  • И23 (моноблок) одноканальный стационарный газоанализатор кислорода, горючих и токсичных газов «ОКА» моноблочного исполнения служит для непрерывного контроля достаточного количества кислорода, довзрывоопасных концентраций горючих газов и опасного содержания токсичных газов в воздухе рабочей зоны.
  • Устанавливается непосредственно в контролируемой зоне.
  • Имеет цифровой выход (RS-485), световую индикацию превышения порогов, наличия питания и установки связи со вспомогательными блоками (при их наличии).
  • В газоанализатор может быть интегрирован аналоговый токовый выход 0-5 или 4-20 мА.
  • Может использоваться как одиночный прибор или работать по общей цифровой линии с несколькими газоанализаторами и вспомогательными блоками (блоками коммутации БР10М, блоком коммутации БКУ).
Измеряемые компоненты «ОКА-92» – О2 «ОКА-М» – СН4, С3Н8, С6Н14, Н2, СО-гор. «ОКА-Т» – CO, H2S, SO2, NH3, Cl2, HCl, NO2, HF, CO2
Сигнализация световая
Питание - 24 В (ном.); диапазон: от 9 В до 30 В
Интерфейсы RS-485; по заказу - токовый выход: 0-5 мА или 4-20 мА
Степень защиты оболочкой IP-54, по заказу - IP-65
Габариты (мм), масса (г) Ø74х150 200
Крепление L-образный кронштейн


Метрологические характеристики

Определяемый компонент Пороги срабатывания сигнализации «по умолчанию» Диапазон измерения
Токсичные газы (ОКА-Т)
Оксид углерода СО 20, 100 мг/м3 0 - 100 мг/м3
Сероводород H2S 10 мг/м3 0 - 30 мг/м3
Диоксид серы SO2 10 мг/м3 0 - 100 мг/м3
Хлор Cl2 1, 20 мг/м3 0 - 25 мг/м3
Фтористый водород HF 0,5, 2,5 мг/м3 0 - 2,5 мг/м3
Диоксид азота NO2 2 мг/м3 0 - 20 мг/м3
Аммиак NH3 20, 60, 500 мг/м3 0 - 600 мг/м3
Хлористый водород HCl 5 мг/м3 0 - 20 мг/м3
Углекислый газ CO2 0,5 об.% 0 - 5 об.%
Метан СН4 300 мг/м3 0 - 3300 мг/м3
Горючие и взрывоопасные газы (ОКА-М)
Метан CH4 0,44 об.% 0 - 2,2 об.%
Пропан C3H8 0,17 об.% 0 - 0,85 об.%
Гексан С614 (пары бензина) 5 мг/л 0 - 17,5 мг/л
Водород H2 0,4 об.% 0 - 2 об.%
Оксид углерода СО 1,09 об.% 0 - 5,5 об.%
Измерение содержания кислорода (ОКА-92)
Кислород О2 18 об.% на понижение 0 - 30 об.%



Преимущества применения стационарных газоанализаторов «ОКА» при подключении нескольких газоанализаторов и вспомогательных блоков в общую цифровую линию связи:

  • Возможно создание измерительных систем различного уровня сложности.
  • Отдельные блоки (газоанализаторы, блоки коммутации) могут размещаться вблизи функционально связанных устройств; расстояние между блоками системы может достигать 1200 метров.
  • Реализована возможность наращивания системы как по числу точек контроля, так и по выполняемым функциям.
  • Ежегодной поверке подлежит каждый газоанализатор ОКА, при этом он может быть отключён без нарушения функционирования оставшейся части системы.
  • Система может быть адаптирована под конкретный проект и алгоритм функционирования программными и аппаратными средствами.
  • Расход кабельной продукции при монтаже существенно снижен по сравнению с многоканальными газоанализаторами, изготовленными по традиционным схемам.

С использованием газоанализаторов ОКА могут быть созданы измерительные системы различного уровня, от простейших, использующих в своём составе только один газоанализатор до сложных, объединяющих любое, необходимое для решения задач контроля, число одноканальных газоанализаторов.

Для удобства подключения газоанализаторов ОКА на общую цифровую линию связи разработаны и производятся следующие функциональные модули:

  • Блок коммутации БР10М (блок реле)

Содержит в своём составе до 10 реле для управления внешними устройствами по сигналам загазованности. Одновременно может служить источником питания газоанализаторов ОКА и других блоков системы.

  • Блок БКУ (блок коммутации и управления)

Служит для управления адресуемыми устройствами (газоанализаторами и блоками БР10М). Индицирует текущую концентрацию по каналам измерения, обеспечивает световую и звуковую сигнализацию превышения порогов или аварии системы.

  • Блок коммутации РП (ретранслятор-передатчик)

Служит для ретрансляции цифровых сигналов с целью создания разветвлённых линий связи или обеспечения связи с удалёнными адресуемыми устройствами.

  • Монтажная коробка МКТ-1

Служит для монтажа кабельных соединений блоков, работающих по общей цифровой линии.

  • Внешний блок питания БП-35-24 (БП-60-24)

Служит для для обеспечения напряжением питания всех блоков, работающих по общей цифровой линии, за исключением блоков БР10М.

Основные варианты подключения газоанализаторов ОКА в автономном режиме

Простейшая конфигурация, которая обеспечивает контроль загазованности и световую сигнализацию превышения порогов. Газоанализатор ОКА может иметь аналоговый токовый выход.

bp-gazoanalizator

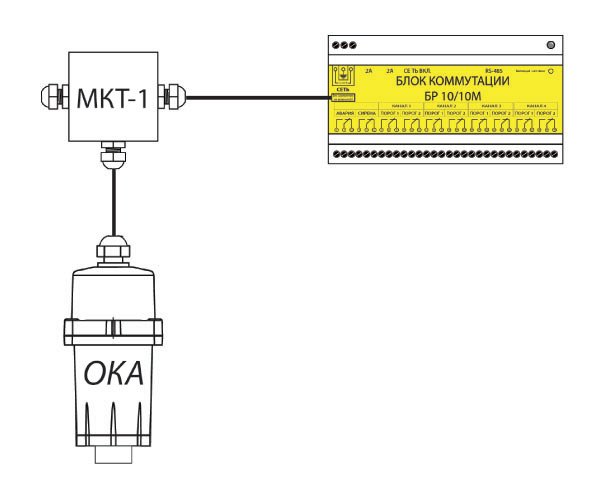

Конфигурация обеспечивает контроль загазованности, световую сигнализацию превышения порогов и управление внешними устройствами посредством контактов реле блока БР10М. Газоанализатор ОКА может иметь аналоговый токовый выход.

br10-gazoanalizator

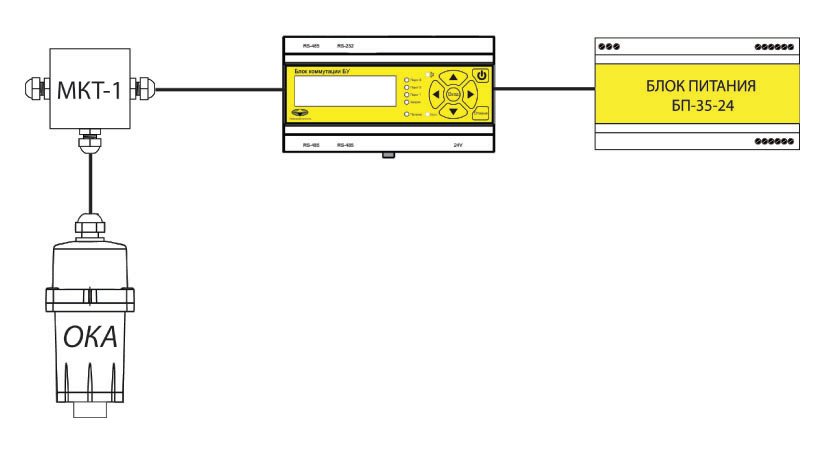

Обеспечивается индикация текущего значения концентрации контролируемого газа, световая и звуковая сигнализация превышения установленных порогов. Интерфейс связи с ПК RS485 или RS232; дополнительно газоанализатор ОКА может иметь аналоговый токовый выход.

bp-bku-gazoanalizator

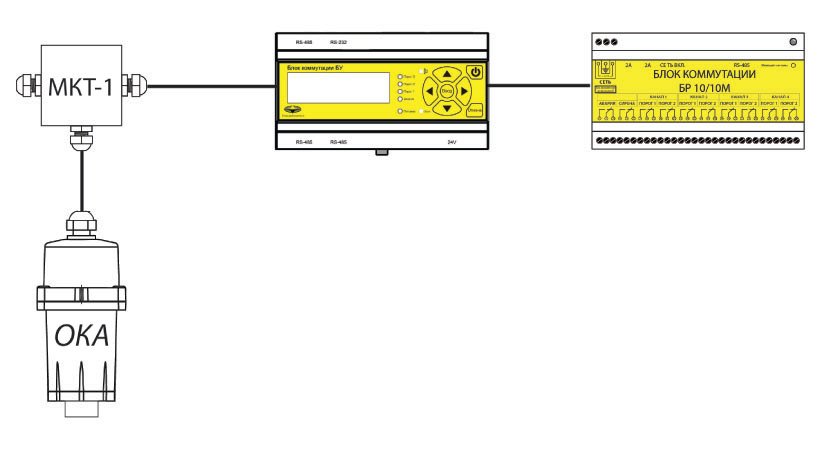

Обеспечивается индикация текущего значения концентрации контролируемого газа, световая и звуковая сигнализации превышения установленных порогов. Интерфейс связи RS485 или RS232; дополнительно газоанализатор ОКА может иметь аналоговый токовый выход. Посредством контактов реле блока БР10 осуществляется управление внешними исполнительными устройствами.

Эта конфигурация может служить основой для создания системы из нескольких стационарных газоанализаторов ОКА.

br10-bku-gazoanalizator

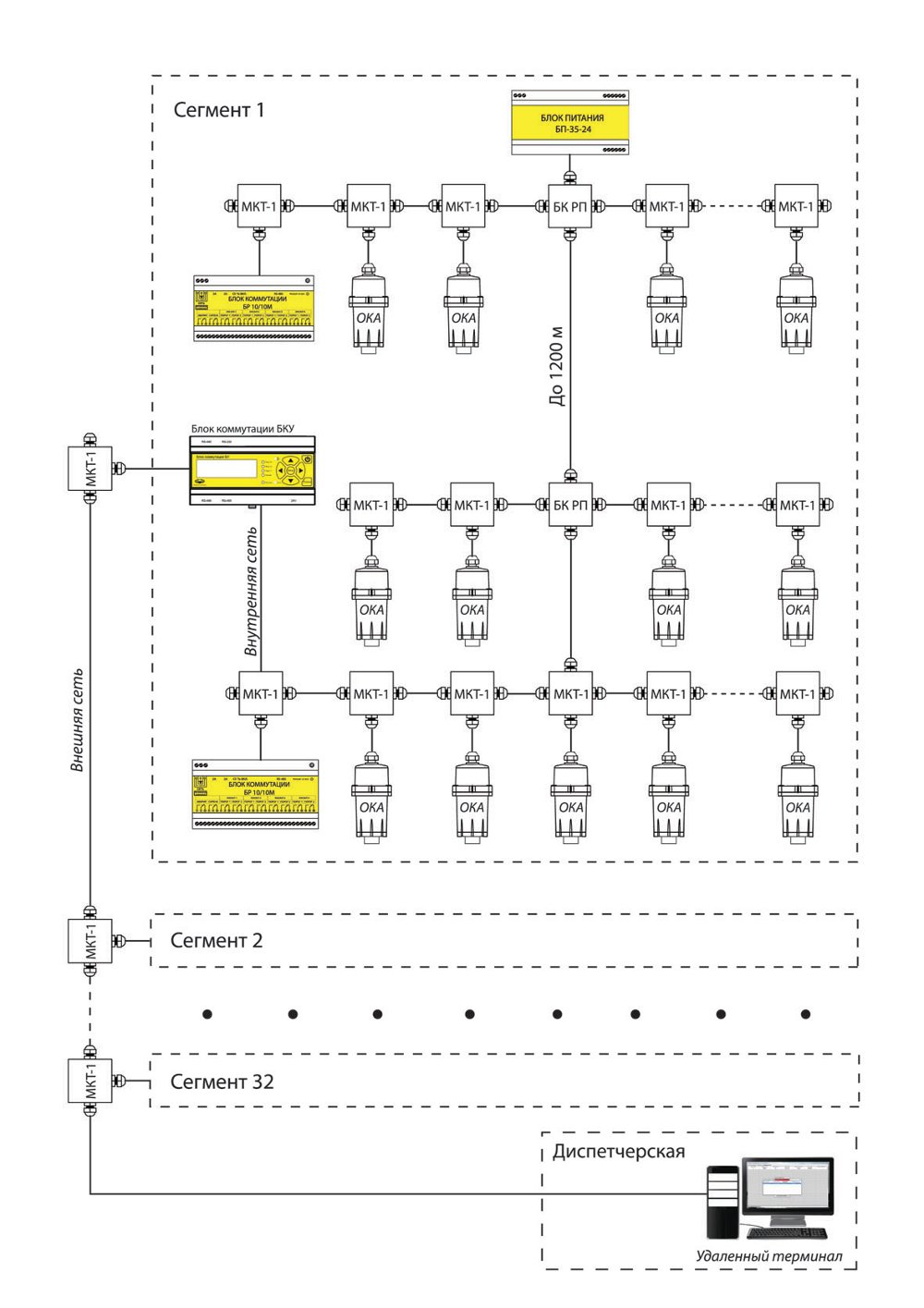

Пример подключения нескольких стационарных газоанализаторов ОКА по общей цифровой линии, с использованием вспомогательных блоков

primer

1. Газоанализатор: моноблок.

2 Дополнительное оборудование (поставляется по запросу):

  • блок коммутации БР10;
  • блок коммутации БКУ (Блок коммутации и управления);
  • блок питания внешний;
  • блок коммутации РП;
  • кабель тестовый USB;
  • комплект кабелей и аксессуаров для прокладки кабеля.
