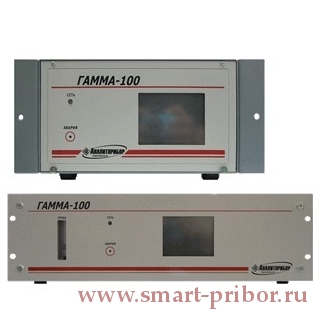

ГАММА-100 многофункциональный газоанализатор многокомпонентных смесей

Предназначен для непрерывного измерения в автоматическом режиме концентрации от 1 до 3 компонентов из следующего набора веществ:

  • Окись углерода CO;
  • Диоксид углерода CO2;
  • Диоксид серы SO2;
  • Водород H2;
  • Азот N2;
  • Метан CH4;
  • Оксид азота NO;
  • Кислород O2.

Область применения газоанализаторов ГАММА-100 - системы контроля технологических процессов, контроль отходящих газов различных топливосжигающих установок и в термических процессах.

  • Способ забора пробы: принудительный (побудитель расхода в состав прибора не входит).
  • Исполнение: общепромышленное, для установки в невзрывоопасных зонах.

Предназначен для непрерывного измерения в автоматическом режиме концентрации от 1 до 3 компонентов из следующего набора веществ:

  • Окись углерода CO;
  • Диоксид углерода CO2;
  • Диоксид серы SO2;
  • Водород H2;
  • Азот N2;
  • Метан CH4;
  • Оксид азота NO;
  • Кислород O2.

Область применения газоанализаторов ГАММА-100 - системы контроля технологических процессов, контроль отходящих газов различных топливосжигающих установок и в термических процессах.

  • Способ забора пробы: принудительный (побудитель расхода в состав прибора не входит).
  • Исполнение: общепромышленное, для установки в невзрывоопасных зонах.

Принцип действия:

  • СО, СН4, NO, SO2 – оптико-акустический;
  • СО2 – оптико-акустический и термокондуктометрический;
  • Н2, N2, Не – термокондуктометрический;
  • О2 – термомагнитный и термокондуктометрический.

Функциональные возможности:

1. Цифровая индикация концентрации измеряемого компонента по каждому измерительному каналу.
2. Выдача унифицированного выходного токового сигнала, пропорционального концентрации определяемого компонента.
3. Выдача текстовой и световой сигнализации свидетельствующей о превышении или снижении концентрации определяемого компонента порогового значения.
4. Коммутация внешних цепей двумя группами переключающихся контактов реле («сухой контакт») для автоматического включения (отключения) исполнительных устройств при срабатывании сигнализации, свидетельствующей о достижении измеряемым компонентом установленных пороговых значений (превышения или снижения).
5. Выдачу информации о концентрации измеряемых компонентов в цифровом виде по RS232, RS485 и Ethernet (в зависимости от исполнения).
6. Кроме возможности считывания концентраций по основным каналам в газоанализаторе реализована возможность управления по каналу связи RS232 (RS485), а именно:

  • корректировка начала шкалы;
  • корректировка конца шкалы;
  • задание порогов.



Контролируемые газы и диапазоны их измерений

Измеряемый
компонент

Единица
физической величины

Диапазон измерений

Принцип измерения

Состав анализируемой среды

  Оксид углерода СО

об. доля млн-1

0–200; 0–500;
0–1000; 0–2000

оптико-акустический

 диоксид углерода-азот

  Оксид углерода СО

об. доля %

0–0,5; 0–1; 0–2;
0–5; 0–10; 0–20;
0–30; 0–50; 0–70; 0–100

оптико-акустический



  Оксид углерода СО

г/м3

0–15

оптико-акустический



  Диоксид углерода СО2

об. доля млн-1

0–100; 0–200;
0–500;
0–1000; 0–2000

оптико-акустический



  Диоксид углерода СО2

об. доля %

0–0,5; 0–1; 0–2;
0–5; 0–10; 0–20;
0–30; 0–50; 0–70; 0–100

оптико-акустический



  Диоксид углерода СО2

об. доля %

0–30; 0–50;
40–100; 90–100

термокондуктометрический

диоксид углерода – азот

  Метан СН4

об. доля млн-1

0–500; 0–1000;
0–2000

оптико-акустический



 Метан СН4

об. доля %

0–0,5; 0–1; 0–2;
0–5; 0–10; 0–20;
0–30; 0–50; 0–70; 0–100

оптико-акустический



  Диоксид серы SO2

г/м3

0–2; 0–5; 0–10;
0–20; 0–60

оптико-акустический



  Азот N2

об. доля %

0–20; 80–100;
0–40; 0–60;
60–100

термокондуктометрический

азот – гелий

  Водород Н2

об. доля %

0–0,5; 0–1

термокондуктометрический

водород –
диоксид углерода (10%) – кислород (2%)
– остальное азот

  Оксид азота NO

г/м3

0–1; 0–2

оптико-акустический



  Водород Н2

об. доля %

0–1; 0–2; 0–3;
0–5; 0–10; 0–20;
0–30; 0–40; 0–50;
0–60; 0–80; 0–100;
50–100; 60–100;
80–100; 90–100;
95–100

термокондуктометрический

водород – азот

  Водород Н2

об. доля %

0–1; 0–2;
0–3; 90–100

термокондуктометрический

водород – воздух

  Водород Н2

об. доля %

0–1; 0–2; 0–3

термокондуктометрический

водород – кислород

  Водород Н2

об. доля %

50–100; 70–100

термокондуктометрический

водород – метан

  Кислород О2

об. доля %

0–1; 0–2

термокондуктометрический

кислород – гелий

  Кислород О2

об. доля %

0–1; 0–2; 0–3

термокондуктометрический

кислород – водород

  Гелий Не

об. доля %

10–100

термокондуктометрический

гелий – азот

  Кислород О2

об. доля %

0–1; 0–2; 0–5;
0–10; 0–21; 0–30;
0–50; 0–80;
0–100;
15–30; 50–80;
80–100; 90–100;
95–100; 98–100

термомагнитный

кислород - азот

  Кислород О2

об. доля %

0–1; 0–2; 0–5;
0–100; 80–100;
90–100; 98–100

термомагнитный

кислород – аргон

  Кислород О2

об. доля %

0–1; 0–2; 0–5;
0–10; 0–21;
0–30; 0–50

термомагнитный

кислород – дымовой газ

Отличительные особенности

1. Возможность одновременного измерения до 3-х компонентов;
2. Единое максимально допустимое влагосодержание и расход пробы для всех типов датчиков, что позволяет упростить систему пробоподготовки;
3. Введение термо- и влагокомпенсации, что значительно повышает стабильность показаний;
4. Увеличение межкалибровочного интервала для термокондуктометрического и инфракрасного датчика до 30 суток; для термомагнитного до 6 месяцев (для ряда шкал);
5. Учет взаимных влияний измеряемых компонентов (для многоканальных приборов);
6. Возможность использования дополнительной оболочки со степенью защиты до IР65 и подогревом;
7. Цифровая обработка сигнала;
8. Удобное меню пользователя;
9. Самодиагностика с выдачей результатов на дисплей;
10. Два программируемых порога (на превышение или понижение);
11. Мощные пороговые реле 250 В, 2,5 А;
12. Наличие звуковой сигнализации;
13. Цифровые выходы RS232, RS485, Ethernet.

Особенности конструкции

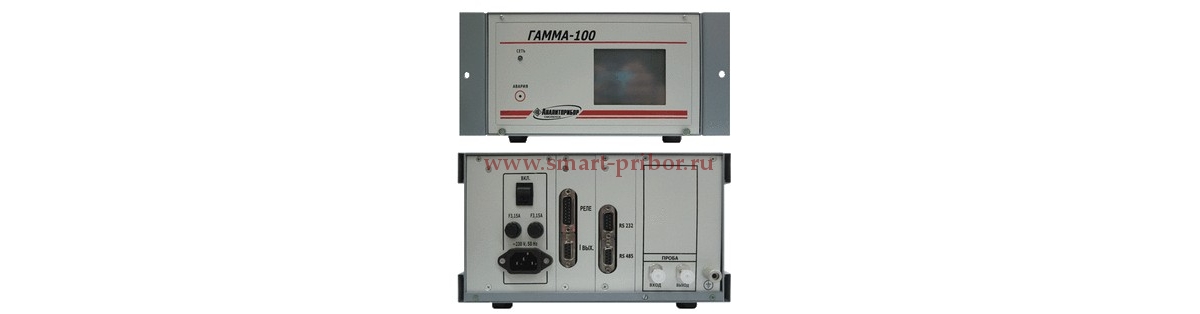

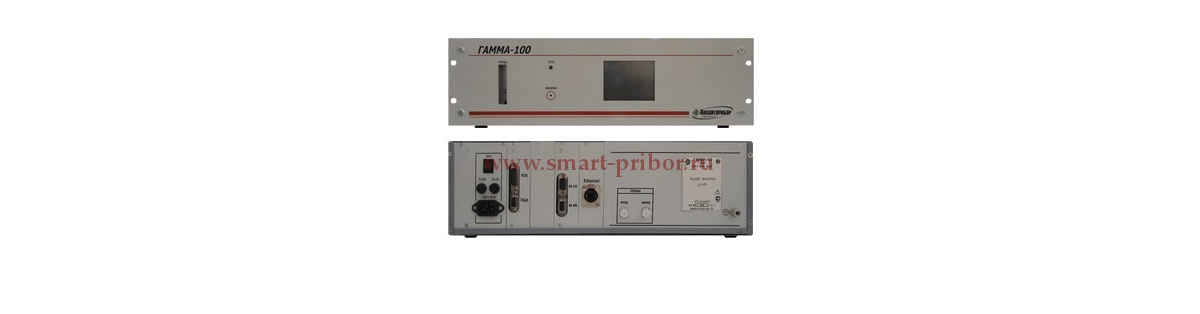

Газоанализатор представляет собой одноблочный прибор со встроенными в корпус измерительными датчиками. На лицевую панель выведены: жидкокристалический дисплей, на котором отображается измерительная информация, клавиатура управления, индикация расхода контролируемой пробы. Газоанализатор оснащен интерфейсами RS232, RS485, Ethernet с помощью которых данные могут передаваться на персональный компьютер. Также в газоанализаторе имеются унифицированный токовый выход (0 - 5 мА или 4 - 20 мА, переключаются) и контакты реле для коммутации внешних цепей. Электропитание осуществляется от сети переменного тока, напряжением 220 В.

Степень защиты газоанализатора от доступа к опасным частям, от попадания внешних твердых предметов и от проникновения воды – IP20.

Способ забора пробы - принудительный (побудитель расхода или избыточное давление).

1. Газоанализатор ГАММА-100.

2. Комплект ЗИП.

3. CD диск с ПО.

4. Документация.

При заказе ГАММА-100 газоанализатора необходимо заполнить опросный лист.
