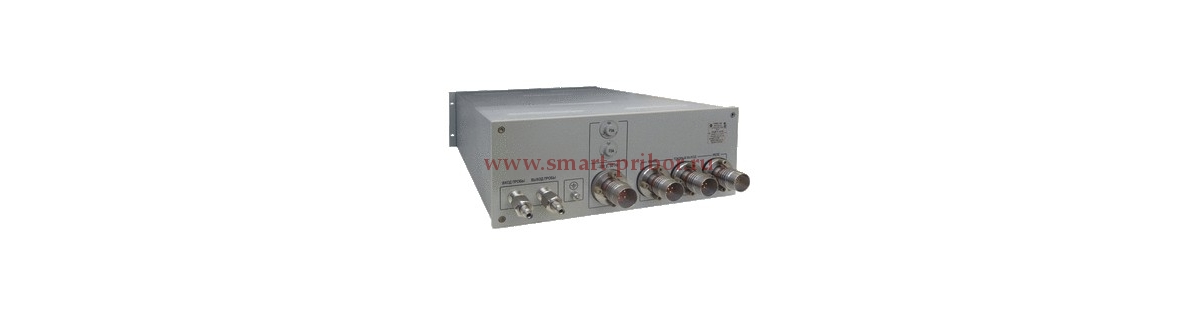

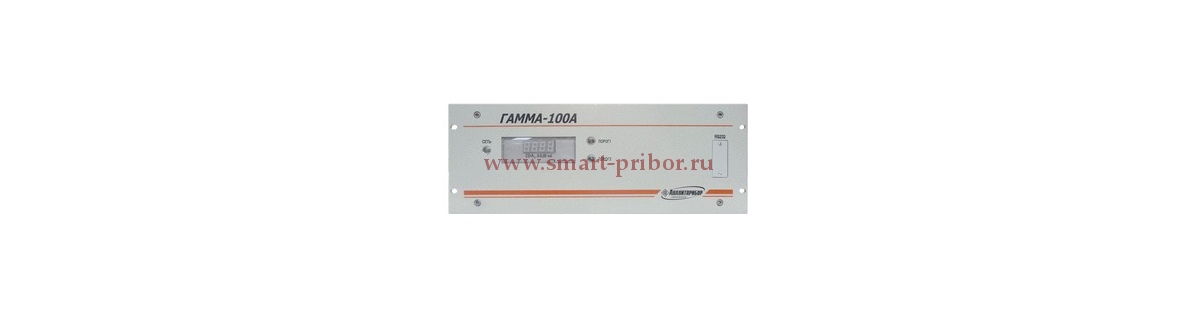

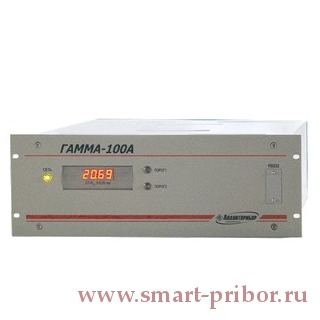

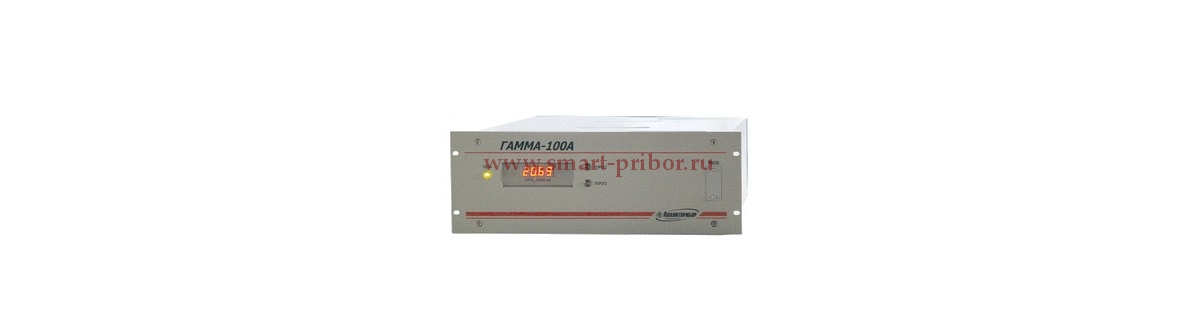

ГАММА-100А многофункциональный газоанализатор многокомпонентных смесей
Предназначен для определение в среде оксида углерода (СО), диоксида углерода (СО2) и метана (CН4).
Область применения: контроль технологических процессов и воздуха рабочей зоны на АЭС.
- Принцип измерения: оптико-абсорбционный.
- Тип газоанализатора: стационарный.
Газоанализатор выполняет следующие функции:
1. Цифровая индикация содержания определяемого компонента;
2. Выдача световой индикации зеленого цвета при включении газоанализатора в сеть;
3. Выдача непрерывной световой красного цвета (”ПОРОГ1” и ”ПОРОГ2”) и звуковой сигнализации, свидетельствующей о достижении содержания определяемого компонента установленных пороговых значений;
4. Коммутация внешних цепей двумя группами переключающихся контактов реле («сухой контакт») для автоматического включения (отключения) исполнительных устройств при срабатывании сигнализации “ПОРОГ1” и “ПОРОГ2”;
5. Выдачу информации о концентрации измеряемых компонентов в цифровом виде по RS232, RS485 или токовому выходу 4-20мА.
Условия эксплуатации газоанализаторов
|
Параметры |
Значение |
|
Диапазон температуры окружающей и анализируемой среды |
от 5 до 50 °С |
|
Диапазон давления анализируемой газовой среды |
от 380 до 1400 мм. рт. ст. |
|
Расход анализируемой газовой среды |
(0,7 ±0,1) л/мин |
|
Степень защиты |
IP54 |
|
Номер зоны размещения газоанализаторов по ГОСТ 29075-91 |
2,0 |
Наименование газоанализаторов:
ГАММА-100А-аа-ббб, где:
аа - химическая формула компонента (СО, СО2, СН4);
ббб - верхний предел диапазона измерений в соответствии с таблицей.
|
Наименование газоанализатора |
Определяемый компонент |
Единица физической величины |
Диапазон измерения |
|
ГАММА-100А-СО-005 |
оксид углерода СО |
объемная доля, млн-1 |
0 – 500 |
|
ГАММА-100А-СО-01 |
оксид углерода СО |
объемная доля, млн-1 |
0 – 1000 |
|
ГАММА-100А-СО2-01 |
диоксид углерода СО2 |
объемная доля, млн-1 |
0 – 1000 |
|
ГАММА-100А-СО2-5 |
диоксид углерода СО2 |
объемная доля, % |
0 – 5,0 |
|
ГАММА-100А-СО2-10 |
диоксид углерода СО2 |
объемная доля, % |
0 – 10,0 |
|
ГАММА-100А-СН4-01 |
метан СН4 |
объемная доля, млн-1 |
0 – 1000 |
Газоанализатор ГАММА-100А относится к элементам управляющих систем нормальной эксплуатации (УСНЭ) и классу безопасности 3Н по НП-001-97 (ПНАЭ Г-01-011-97).
Газоанализатор ГАММА-100А относится к II категории сейсмостойкости по НП-031-01 и соответствует ПНАЭ Г-5-006-87 (землетрясение интенсивностью 6 баллов по MSK при уровне установки над нулевой отметкой до 20 м).
1. Газоанализатор ГАММА-100А.
2. Комплект ЗИП.
3. Документация.
