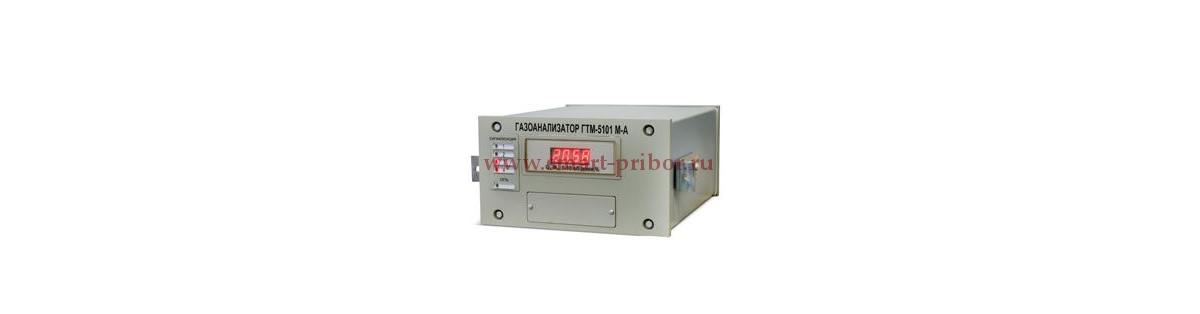

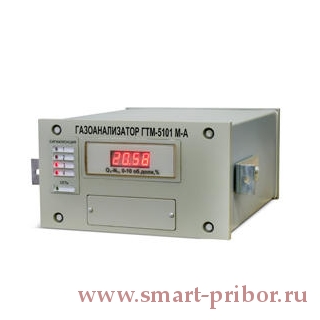

ГТМ-5101М-А газоанализатор для кислорода

Предназначен для автоматического непрерывного измерения концентрации кислорода в различных средах.

Область применения: контроль технологических процессов на АЭС.

  • Тип газоанализатора: стационарный.
  • Принцип работы: термомагнитный.
  • Способ забора пробы: принудительный.
  • Исполнение: атомное.
  • Степень защиты корпуса газоанализатора: IР54.

Функциональные возможности:

  • цифровая индикация содержания измеряемого компонента;
  • наличие 4 порогов сигнализации;
  • коммутация внешних цепей одной группой переключающихся  контактов реле при срабатывании сигнализации;
  • выдачи информации о концентрации измеряемых компонентов по токовому выходу  0-5 или 4-20 мА (переключаются) и RS232.

Предназначен для автоматического непрерывного измерения концентрации кислорода в различных средах.

Область применения: контроль технологических процессов на АЭС.

  • Тип газоанализатора: стационарный.
  • Принцип работы: термомагнитный.
  • Способ забора пробы: принудительный.
  • Исполнение: атомное.
  • Степень защиты корпуса газоанализатора: IР54.

Функциональные возможности:

  • цифровая индикация содержания измеряемого компонента;
  • наличие 4 порогов сигнализации;
  • коммутация внешних цепей одной группой переключающихся  контактов реле при срабатывании сигнализации;
  • выдачи информации о концентрации измеряемых компонентов по токовому выходу  0-5 или 4-20 мА (переключаются) и RS232.

Варианты климатического исполнения:  ТМ3 (экспортное).

Если параметры газовой смеси на входе в газоанализатор не соответствуют вышеперечисленным, то можно использовать блок пробоподготовки БП-1-А или по желанию потребителя отдельные вспомогательные устройства (холодильник ХК-3А (ИБЯЛ.065142.005), термохолодильник-А(ИБЯЛ.418316.016), клапан предохранительный ИБЯЛ.301122.044, вентиль точной регулировки ВТР (ИБЯЛ.306577.002-04), поставляемые по отдельному договору.

Характеристики

Значения

Примечание

 Диапазоны измерений О2, % об

0-1; 0-2; 0-3; 0-5; 0-10;
0-21; 0-30

осн. привед. погр, %:
± 4

 Время прогрева, мин, не более

60



 Установление показаний, с, не более

60



 Наличие 4 порогов сигнализации в
пределах  диапазона измерений, %

5 - 90

устан. по согласованию с потребителем (стандартная установка 20, 40, 60, 80% от диапазона измерения)

 Выходные параметры:
      унифицированный сигнал, мА
      цифровой сигнал
      «сухие» контакты реле


0-5 или 4-20
RS 232
одна группа


переключается

  для каждого порога
(0,1 – 1)А в зависимости
  от напряжения и вида нагрузки

 Параметры измеряемой среды:





      температура, °С

+5 ÷ +40



      давление, кПа

84 ÷ 106,7



      влага, г/м3, не более

5



      пыль, г/м3, не более

0,01



      объемный расход, л/мин

0,7 ±0,2



      содержание SO2 , мг/м3

до 20



      содержание NOX , мг/м3

до 1000



      содержание Н2S , г/м3

до 0,01



      содержание NH3 , г/м3

до 0,01



 Температура окружающей среды, °С

+5 ÷ +50



 Напряжение питания, В

~ 220



 Потребляемая мощность, ВА

25



 Габаритные размеры, мм

306х370х140



 Масса, кг, не более

10



 Срок службы, лет,  не менее

10



1. Газоанализатор ГТМ-5101М-А - 1 шт.
2. Комплект ЗИП - 1 компл.
3. Ведомость эксплуатационных документов - 1 экз.
4. Комплект эксплуатационных документов - 1 компл.

Примечания

1. Ниппель ИБЯЛ.713653.007, гайка ИБЯЛ.758421.036, прокладка ИБЯЛ.754152.001-03,
предназначенные для подключения к газоанализаторам газовых линий, выполненных из стальной
нержавеющей трубки 14х2, входят в комплект ЗИП, поставляемый вместе с газоанализаторами.

2. Баллоны с ГСО-ПГС предприятие-изготовитель поставляет по отдельному договору.
3. Предприятие-изготовитель поставляет по отдельному договору ремонтную документацию в
составе:

  • технические условия на ремонт;
  • руководство по ремонту;
  • конструкторскую техническую документацию на сборку/разборку;
  • программы/регламенты технического обслуживания и ремонта;
  • сборочные чертежи, чертежи деталей, имеющих срок службы меньше срока службы изделия;
  • ведомость ЗИП на ремонт.
