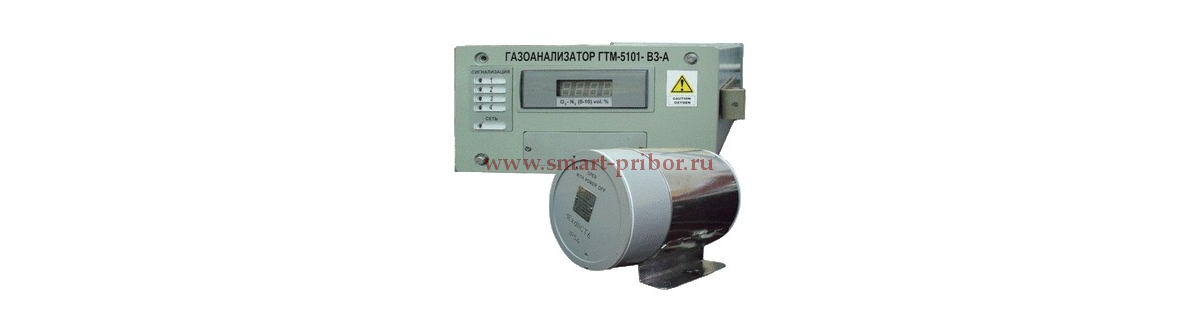

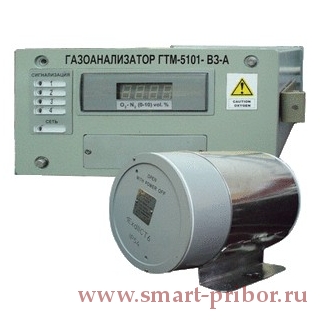

ГТМ-5101ВЗ-А газоанализатор кислорода (атомное исполнение)

Предназначен для измерения объемной доли кислорода в технологических газовых смесях (азоте и воздухе).

Область применения: контроль технологических процессов  и воздуха рабочей зоны на атомных станциях.

  • Принцип действия: термомагнитный.
  • Способ забора пробы: принудительный.
  • Режим работы: непрерывный.
  • Исполнение: атомное.

Предназначен для измерения объемной доли кислорода в технологических газовых смесях (азоте и воздухе).

Область применения: контроль технологических процессов  и воздуха рабочей зоны на атомных станциях.

  • Принцип действия: термомагнитный.
  • Способ забора пробы: принудительный.
  • Режим работы: непрерывный.
  • Исполнение: атомное.

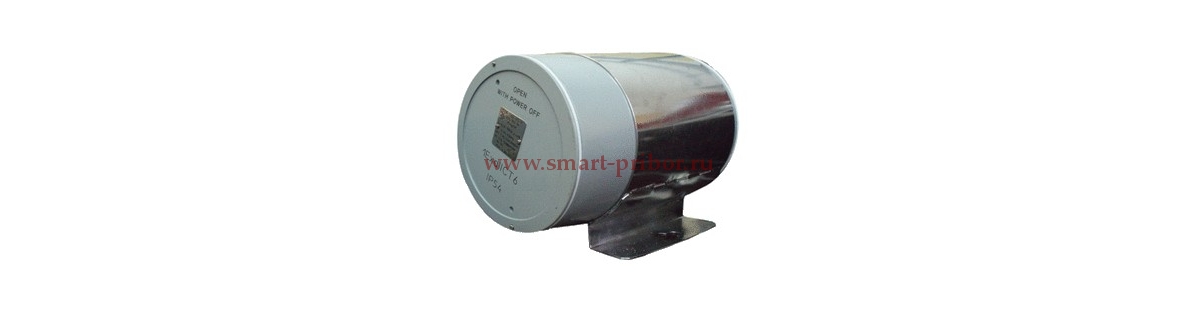

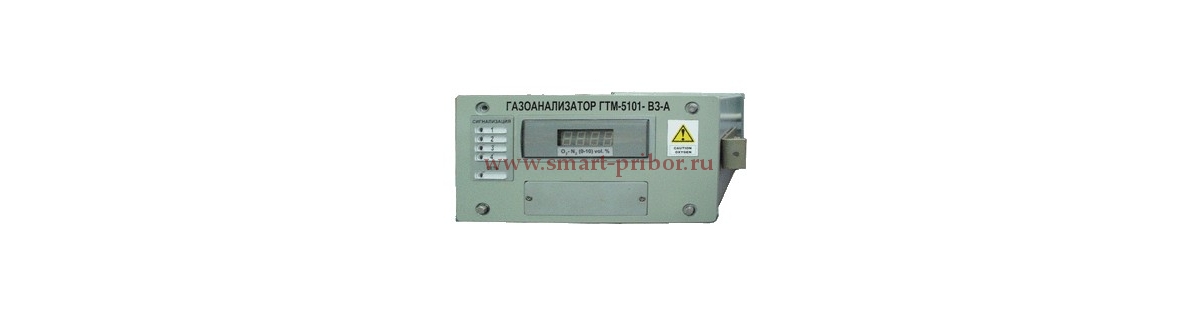

Газоанализатор имеет блочно-модульную конструкцию, состоящую из преобразователя измерительного и выносного преобразователя первичного  (датчика), максимальная линия связи между датчиком и измерителем 300 м, сопротивление проводников кабеля не должно превышать 10 Ом.

Датчик имеет взрывозащищенное исполнение "Взрывонепроницаемая оболочка" с маркировкой по взрывозащите “1ExdIICT6”. Преобразователь измерительный имеет общепромышленное исполнение и устанавливается в невзрывоопасных помещениях.

Характеристики

Значения

Примечание

Диапазоны измерений О2, % об.:
кислород  в азоте
кислород в воздхе


0-1; 0-2; 0-3; 0-5; 0-10; 0-50
0-21

осн. привед. погр.%, в зависимости от модификации
±4  или  ±2,5

Наличие 4 порогов сигнализации в
пределах  диапазона измерений, %

5 ÷  90



устан. по согласованию с
потребителем (стандартная
установка 20, 40, 60, 80%
от диапазона измерения)

Выходные параметры:
унифицир. выходной сигнал, мА
«сухие» контакты реле (нормально разомкнутые)


0-5 или 4-20
одна группа по каждому каналу


по заказу
6-34 В; 1А;
12-220 В; 0,1-0,5 А

Параметры измеряемой среды:
температура °С
влажность, г/м3,не более
запыленность, г/м3,не более
объемный расход, л/мин


+5 ÷ +50
6
0,001
0,7 ±0,2


Степень защиты по ГОСТ 14254:
для преобразователя измерительного (ИП)
для выносного преобразователя первичного (ПИП)

IP 54
IP 65



Температура окружающей среды, °С

+5 ÷  +50



Напряжение питания, В

~ 220



Потребляемая мощность, ВА, не более

25



Габаритные размеры, мм:
для преобразователя измерительного
для выносного преобразователя первичного


360х300х140
330х200х180

масса, кг, не более:
8
14

1. Газоанализатор ГТМ-5101ВЗ-А - 1 шт.

2. Комплект ЗИП - 1 компл.

3. Ведомость эксплуатационных документов - 1 экз.

4. Комплект эксплуатационных документов - 1 компл.

Примечания:

1. Ниппель ИБЯЛ.713653.007, гайка ИБЯЛ.758421.036, прокладка ИБЯЛ.754152.001-03
предназначенные для подключения к газоанализаторам газовых линий, выполненных из стальной
нержавеющей трубки 14х2, входят в комплект ЗИП, поставляемый вместе с газоанализаторами.

2. Баллоны с ГСО-ПГС предприятие-изготовитель поставляет по отдельному договору.

3. Предприятие-изготовитель поставляет по отдельному договору ремонтную документацию в
составе:

  • технические условия на ремонт;
  • руководство по ремонту;
  • конструкторскую техническую документацию на сборку/разборку;
  • программы/регламенты технического обслуживания и ремонта;
  • сборочные чертежи, чертежи деталей, имеющих срок службы меньше срока службы изделия;
  • ведомость ЗИП на ремонт.
