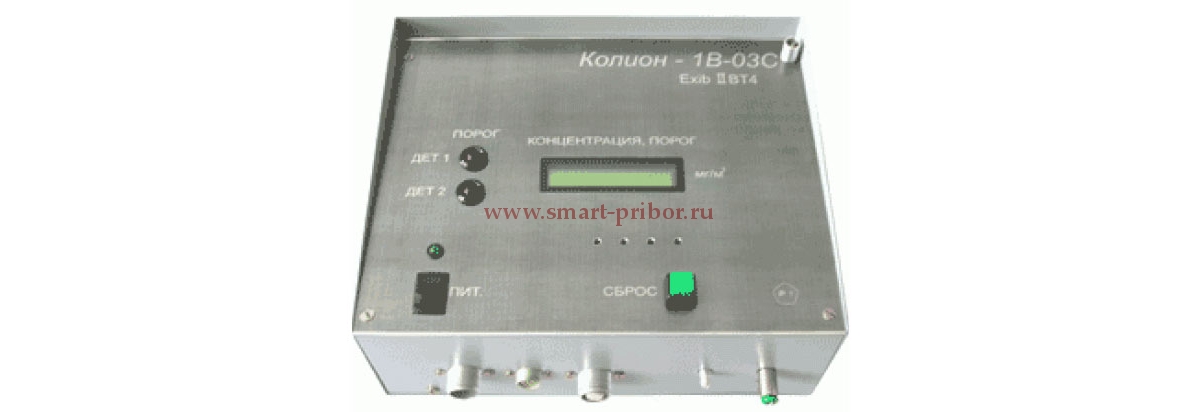

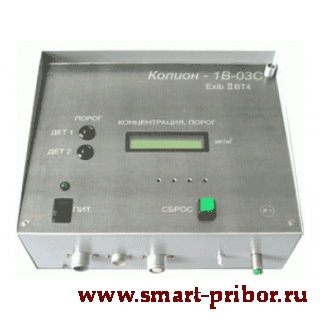

КОЛИОН-1В-03С двухдетекторный газоанализатор

Предназначен для измерения концентрации паров углеводородов нефти и нефтепродуктов (кроме метана, этана и пропана), алифатических, ароматических и непредельных углеводородов, органических растворителей, спиртов (кроме метанола), аммиака, этилмеркаптана и других компонентов в воздухе рабочей зоны, а также селективного измерения сероводорода, сигнализации и формирования релейных сигналов    для управления внешними устройствами при превышении пороговых значений концентрации.

  • Принцип измерения: фотоионизационный, электрохимический.
  • Отбор пробы: принудительный.

Предназначен для измерения концентрации паров углеводородов нефти и нефтепродуктов (кроме метана, этана и пропана), алифатических, ароматических и непредельных углеводородов, органических растворителей, спиртов (кроме метанола), аммиака, этилмеркаптана и других компонентов в воздухе рабочей зоны, а также селективного измерения сероводорода, сигнализации и формирования релейных сигналов    для управления внешними устройствами при превышении пороговых значений концентрации.

  • Принцип измерения: фотоионизационный, электрохимический.
  • Отбор пробы: принудительный.

Газоанализатор выполнен в виде двух блоков: блока измерительного (БИ) и блока питания и выходных сигналов (БПВС).

Газоанализатор выпускается во взрывозащищенном  исполнении для применения во взрывоопасных зонах, где по условиям эксплуатациивозможнообразование  взрывоопасныхсмесейкатегорий IIA, IIB,температурных групп Т1 – Т4, имеет маркировку взрывозащиты 1ExibllBT4. БИ  устанавливается во взрывоопасной зоне.БПВС размещается вне взрывоопасной зоны.

Для соединения БИ и БПВС используются кабели питания – двужильный типа ШВВП, и сигнальный - экранированный с числом жил не менее 3-х. Максимальное расстояние между БИ и БПВС определяется длиной кабеля питание, которая зависит от площади сечения жилы. Максимальное расстояние между БИ и БПВС составляет 150 м.

Сечение медной жилы кабеля «ПИТАНИЕ», мм2

Длина, м

0,50

До 35

0,75

До 55

1,0

До 75

1,5

До 110

2,0

До 150

В газоанализаторе установлены два детектора: ФИД и электрохимический (ЭХД  H2S).Анализируемый воздух непрерывно прокачивается через детекторы, установленные в БИ, с помощью встроенного компрессора.Текущее значение измеряемой концентрации выводится на двухстрочный дисплей БИ. Газоанализатор имеет два порога сигнализации по каналу ФИД и один порог - по каналу сероводорода. Для контроля расхода на БИ закреплен ротаметр.Реле, срабатывающие при превышении пороговых значений, находятся в БПВС.

Наименование

Значение

Диапазон измерения, мг/м3

ФИД

ЭХД (H2S)

0 - 2000

0 – 30

Основная погрешность, %

приведенная

относительная

ФИД

ЭХД (H2S)

±15

0 - 10 мг/м3

10 - 2000 мг/м3

±15

0 - 10 мг/м3

10 -30 мг/м3

Диапазон сигнализации, мг/м3

ФИД

ЭХД H2S



от 10 до 1999

от 3

Время измерения (при длине

пробоотборной трубки 1м), с

Не более 3

Сигнализация

2 порога, световая, релейные сигналы

Реле

Коммутируемый ток 1А, 220В

Габаритные размеры, мм

220 х 220 х 100

Масса, кг

3,0

Рабочие условия эксплуатации:

температура, °С

относительная влажность, %



От 5 до 45

От 10 до 95 (неконденсируемая)

Расстояние между БИ и БПВС, м

Не более 150

Маркировка взрывозащиты

1ExibIIBT4

Питание

220 В, 50 Гц

Выходные сигналы

Цифровая индикация, «сухие» контакты реле,

выход на компьютер через RS 485, 4-20 мА

Межповерочный интервал, мес

12

Гарантийный срок, мес

18

1. БИ - 1 шт.
2. БПВС - 1 шт.
3. Элементы пробоотборного устройства (См. п. 1.1.4.2.11 Руководства по эксплуатации) - 1 комплект
4. Розетка кабельная ШРГ16П2НШ5Н - 2 шт.
5. Розетка кабельная с кожухом РС4ТВ - 1 шт.
6. Розетка кабельная с кожухом РС7ТВ - 2 шт.
7. Вставка плавкая 0,5 (0,63) А - 1 шт.
8. Микронасос - 1 шт.
9. Фильтр противопылевой - 2 шт.
10. Розетка кабельная 2РМ24КПН19Г1В1 - 1 шт.
11. Паспорт - 1 шт.
12. Руководство по эксплуатации - 1 шт.
13. Методика поверки - 1 шт.
