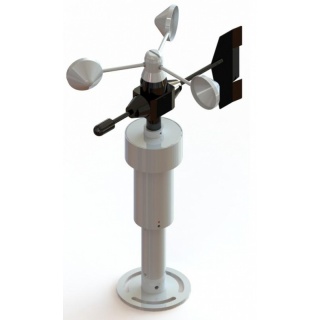

ДВЭС-1 анемометр
Предназначен для измерений скорости и направления воздушного потока (ветра) в приземном слое атмосферы и передачи результатов измерений (мгновенных и усредненных скорости и направления воздушного потока) по цифровым каналам связи в виде ASCII кодов в стандарте RS-485 на внешние устройства отображения информации или системы сбора метеорологических данных.
Принцип измерений основан на преобразовании скорости воздушного потока во вращение чашечного ветрочувствительного элемента, частота вращения которого пропорциональна скорости воздушного потока (ветра). Частота вращения ветрочувствительного элемента преобразуется в электрический сигнал - цифровой код. Для измерений направления воздушного потока используется флюгер, ось которого жестко связана с кодовым диском, осуществляющим с помощью линейки оптоэлектронных пар преобразование углового положения в цифровой код. Цифровые коды с информацией о скорости и направлении воздушного потока ветра обрабатываются и преобразуется контроллером в последовательность ASCII – кодов, передаваемых по цифровым каналам связи в стандарте RS-485. Для отображения данных (скорости и направления ветра) используется компьютер, обеспечивающий прием цифровых сигналов в стандарте RS485, на котором установлена специализированная программа HyperTerminal из состава ОС Windows.
|
Характеристики |
Значения |
|
Диапазон измерений скорости воздушного потока (ветра), м/с |
0,5 - 60 |
|
Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока (ветра), м/с |
(0,2+0,03V) |
|
Диапазон измерений направлений воздушного потока (ветра), градус |
0-360 |
|
Пределы допускаемой абсолютной погрешности, измерения направления воздушного потока (ветра), градус |
3 |
|
Напряжение питания постоянного тока, В (внешний источник) |
от 20 до 27 |
|
Диапазон температуры измеряемой среды, оС |
от минус 60 до 60 |
|
Габаритные размеры, мм |
470х300х525 |
|
Масса, кг |
2,6 |
|
Диапазон температуры окружающей среды, оС |
от минус 60 до 60 |
|
Относительная влажность окружающего воздуха, % |
до 98 при 35 оС |
|
Средний срок службы, лет |
8 |
|
Средняя наработка на отказ, ч |
10000 |
Стандартная комплектация:
- Анемометр ДВЭС-1 - 1 шт
- Кабель - 1 шт
- Руководство по эксплуатации - 1 шт
- Методика поверки МП 2550-0205-2013 «Анемометр ДВЭС-1.Методика поверки» - 1 шт
- Запасные части и принадлежности - 1 ком.
