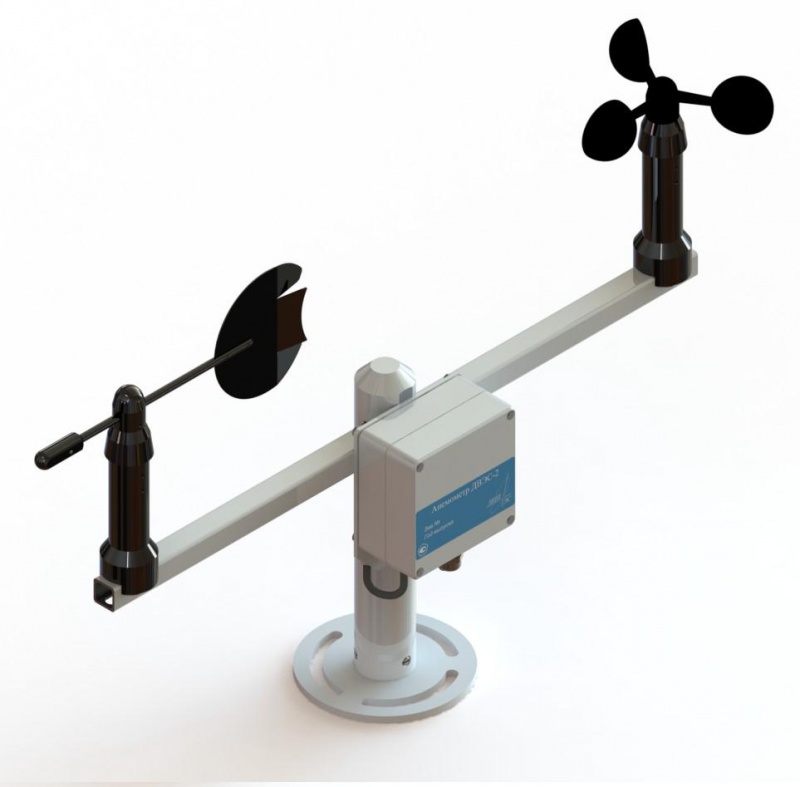

ДВЭС-2 анемометр
Предназначены для измерений скорости и направления воздуха (ветра), передачи результатов измерений по цифровым каналам связи в стандарте RS-485 в виде ASCII - кодов на внешние устройства отображения информации или системы сбора метеорологических данных.
Принцип измерений основан на преобразовании скорости воздушного потока во вращение чашечного ветрочувствительного элемента, частота вращения которого пропорциональна скорости воздушного потока (ветра). Частота вращения ветрочувствительного элемента преобразуется в электрический сигнал - цифровой код. Для измерений направления воздушного потока используется флюгер, ось которого жестко связана с кодовым диском, осуществляющим с помощью линейки оптоэлектронных пар преобразование углового положения в цифровой код. Цифровые коды с информацией о скорости и направлении воздушного потока ветра обрабатываются и преобразуется контроллером в последовательность ASCII – кодов, передаваемых по цифровым каналам связи в стандарте RS-485. Для отображения данных (скорости и направления ветра) используется компьютер, обеспечивающий прием цифровых сигналов в стандарте RS485, на котором установлена специализированная программа HyperTerminal из состава ОС Windows.
Анемометры ДВЭС-2 предназначены для:
- осуществление деятельности в области гидрометеорологии
- осуществление деятельности по обеспечению безопасности при чрезвычайных ситуациях
Храктеристики |
Значения |
Диапазон измерений скорости воздушного потока (ветра), м/с |
0,5 - 60 |
Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока (ветра), м/с, |
± (0,3+0,02∙V) V< 10 |
Диапазон измерений направлений воздушного потока (ветра), градус |
0 - 360 |
Пределы допускаемой абсолютной погрешности, измерений направления воздушного потока (ветра), градус |
± 3 |
Напряжение питания постоянного тока, В (внешний источник) |
от 20 до 27 |
Габаритные размеры, мм |
400х280х520 |
Масса, кг |
3,2 |
Диапазон температуры окружающей среды, оС |
от - 50 до 50 |
Относительная влажность окружающего воздуха, % |
до 98 при 35 оС |
Средний срок службы, лет |
8 |
Средняя наработка на отказ, ч |
20000 |
Стандартная комплектация:
- Анемометр ДВЭС-2 - 1 шт
- Руководство по эксплуатации - 1 шт
- Методика поверки «Анемометр ДВЭС-2.Методика поверки» - 1 шт
- Запасные части и принадлежности - 1 ком.
