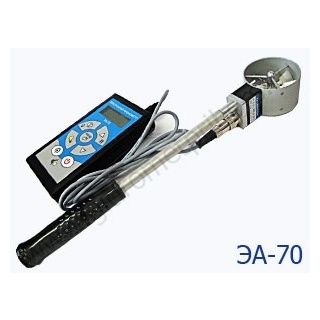

ЭА-70 анемометр электорнный
Предназначен для точных измерений скорости воздушного потока. В отличие от всех существующих термоанемометров показания практически не зависят от температуры потока. Имеет абсолютную термокомпенсацию.
Модификации анемометра ЭА-70:
- Анемометры ЭА-70(0) применяются в качестве эталонных средств измерений в составе аэродинамических стендов типа АДС, предназначенных для поверки, калибровки и испытаний рабочих средств измерений скорости воздушного потока.
- Анемометры ЭА-70(1) применяются для контроля микроклимата на рабочих местах санитарно-гигиеническими лабораториями и в различных отраслях промышленности, а также для высокоточного измерения скорости воздушных потоков при аэромеханических измерениях в широком диапазоне температур воздушного потока. Прибор измеряет скорость воздушного потока, его температуру (канал индикации), а также рассчитывает объемный расход воздуха при введении в память площади сечения воздуховода. Предусмотрен режим усреднения по времени значений скорости потока и объемного расхода.
Анемометры состоят из измерительного блока с цифровой индикацией результатов измерений и первичных преобразователей. Могут комплектоваться двумя типами первичных преобразователей:
- тахометрическим, представляющим собой 8-ми лопастную крыльчатку диаметром 70 мм, закрепленную на оси, которая вращается в специальных опорах. В крыльчатку встроен терморезистор, который воспринимает температуру воздушного потока.
- термоанемометрическим типа "обогреваемая струна", закрепленным на держателе длиной 300 мм диаметром 8 мм, представляющим собой два терморезистора, один из которых находится в воздушном потоке, скорость которого измеряется, а второй измеряет температуру воздушного потока.
Все введенные пользователем параметры запоминаются в энергонезависимой памяти. Прибор оснащается интерфейсом RS-232 для связи с ПК.
Характеристики |
Значения |
|
Модификация ЭА-70(0) |
Модификация ЭА-70(1) |
|
Диапазон измерений скорости воздушного потока, м/с |
||
С зондом-крыльчаткой 70 мм |
0,2...40 |
0,2...30 |
С зондом «обогреваемая струна» |
0,1...5,0 |
0,1...5,0 |
Пределы допускаемой абсолютной погрешности, м/с |
||
С зондом-крыльчаткой 70 мм |
±(0,015+0,015V) |
±(0,05+0,03V) |
С зондом «обогреваемая струна» |
±(0,015+0,015V) |
±(0,1+0,05V) |
Диапазон индикации температуры воздушного потока, °С |
||
С зондом-крыльчаткой 70 мм |
10...30 |
-20...90 |
С зондом «обогреваемая струна» |
|
|
Масса, не более, кг |
1,5 |
1,1 |
Электрическое питание от аккумуляторной батареи, В |
12 |
2 x 1,2 (АА) |
Потребляемая мощность, не более, ВА |
5 |
3 |
Габаритные размеры ДхШхВ, мм |
||
измерительный блок |
180 х 150 х 70 |
150 х 85 х 40 |
зонд-крыльчатка |
120 х 40 х 70 |
120 х 40 х 70 |
зонд «обогреваемая струна» |
300 х 8 |
300 х 10 |
держатель трехсекционный |
300 х 13 |
300 х 13 |
Условия эксплуатации: |
||
Температура окружающей среды, °С |
||
С зондом-крыльчаткой 70 мм |
10…30 |
0…50 (измерительный блок) |
С зондом «обогреваемая струна» |
10…30 |
5…50 |
Относительная влажность, % |
15…80 |
|
Атмосферное давление, кПа |
84…106,7 |
1 - зонд-крыльчатка, 2 - «обогреваемая струна»
Стандартная комплектация:
- Электронный анемометр ЭА-70(1)
- Зонд-крыльчатка диаметром 70 мм (по заказу)
- Соединительный кабель (при заказе зонда-крыльчатки)
- Удлинитель трехсекционный с рукояткой и одной гибкой секцией (при заказе зонда-крыльчатки)
- Зонд "обогреваемая струна" (по заказу)
- Аккумуляторные батареи АА - 2шт.
- Зарядное устройство
- Мини-отвертка
- Руководство по эксплуатации
- Пластиковый кейс
- Защитный чехол (опция)
- Интерфейсный кабель RS-232 и ПО (опция)
При заказе необходимо указать, какие варианты комплектации вам необходимы:
- вариант ЭА-70(1) - (измерительный блок + зонд-крыльчатка)
- вариант ЭА-70(1) - (измерительный блок + зонд "обогреваемая струна")
- вариант ЭА-70(1) - (измерительный блок + зонд-крыльчатка + зонд "обогреваемая струна")
- вариант ЭА-70(0) (эталонный) - (измерительный блок + зонд-крыльчатка + зонд "обогреваемая струна")
