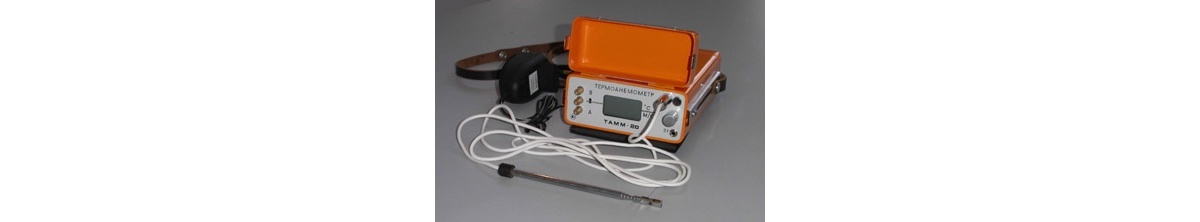

ТАММ-20 термоанемометр цифровой переносной
Педназначен для измерения скорости воздушного потока, разности давления воздуха и температуры воздуха при инвентаризации систем вентиляции и кондиционирования, при проведении пусконаладочных работ систем вентиляции, промвентиляции и кондиционирования, при проведении депрессионных съемок в шахтах и рудниках всех категорий, в том числе опасных по метану и угольной пыли. Имеет взрывозащищенное исполнение.
Анемометр ТАММ-20 рекомердуется при аттестации рабочих мест, для укомплектования лабораторий по охране труда и служб Госсанэпиднадзора.
Анемометр комбинированный ТАММ-20 может использоваться при проведении пусконаладочных работ систем вентиляции и кондиционирования воздуха, а также при определении скорости потоков воздуха, температуры и перепадов давления при метеорологических наблюдениях.
Анемометр ТАММ-20 заменяет собой несколько измерительных приборов, а именно, анемометр, микроманометр, микробарометр и термометр.
Принцип действия измерителей основан на преобразовании сигналов от чувствительных элементов электронной схемой измерителя и отображении измеряемого параметра на цифровом дисплее измерителя.

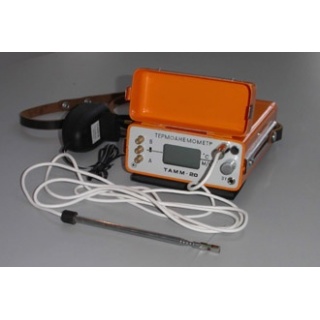

Конструктивно измеритель представляет собой портативный прибор с автономным питанием, в состав которого входит микроманометр, анемометр и термометр. Измеритель имеет два цифровых дисплея, расположенных на противоположных сторонах корпуса и закрываемых крышками. На одной стороне расположен дисплей и органы управления микроманометра, на другой стороне – дисплей и органы управления термоанемометра (анемометра и термометра).
Чувствительный элемент микроманометра встроен в корпус измерителя. Чувствительные элементы анемометра и термометра смонтированы на конце телескопической штанги и соединяются с измерителем при помощи кабеля и разъема. Измерители во взрывозащищенном исполнении имеют маркировку «РО Exial» и соответствуют ГОСТ Р 51330.0-99, ГОСТ Р 51330.10-99, ГОСТ Р 51330.17-99, ГОСТ Р 51330.20-99, ГОСТ 24754-81, Правилам безопасности в угольных шахтах (ПБ 05-618-03). Особо взрывозащищенный уровень взрывозащиты измерителя обеспечивается взрывозащитой вида «i» с уровнем искробезопасных электрических цепей «ia» по ГОСТ Р 51330.10-99 (МЭК 60079- 11-99) и соблюдением общих технических требований по ГОСТ 24754-81, ГОСТ Р 51330.0-99 (МЭК 60079-0-98), ПБ 05-618-03. Степень защиты от внешних воздействий IP54 согласно ГОСТ 14254.
Преимущества:
- Взрывозащищенная конструкция анемометра (маркировку взрывозащиты PO Exial);
- Анемометр ТАММ-20 внесен в Государственный реестр средств измерений России;
- Металлический ударопрочный корпус;
- Многофункциональность и универсальность анемометра по месту применения;
- Широкий диапазон измерения скорости воздушного потока (от 0,05 до 20 м/с);
- Измерение температуры воздуха;
- Измерение перепадов статического, динамического, барометрического, давления;
- Низкая погрешность измерений;
- Высокая чувствительность;
- Высокая надежность и некритичность к характеристикам контролируемых потоков;
- Удобство, надежность и простота в эксплуатации;
- Измерение скорости воздушных потоков в открытом пространстве, а также скорости воздуха в закрытых каналах;
- Возможность проведения измерений в агрессивной среде;
- Контроль уровня заряда элементов питания.
Характеристики |
Значения |
Диапазоны измерения разности давлений воздуха (Р), Па |
от -2000 до +2000 от -20000 до +20000 |
Диапазон измерения скорости воздушного потока (V), м/с |
от 0,05 до 20,0 |
Диапазон измерения температуры воздуха, °С |
от 0 до 100 |
Пределы допускаемой основной абсолютной погрешности при измерении разности давлений воздуха (Δ0), Па |
±(3δ+0,025Р), где δ - цена единицы наименьшего разряда, Па |
Пределы допускаемой основной абсолютной погрешности при измерении скорости воздушного потока (Δ0), м/с |
±(0,05+0,06V) |
Пределы допускаемой основной абсолютной погрешности при измерении температуры воздуха (Δ0), °С |
±1 |
Пределы допускаемой дополнительной абсолютной погрешности за счет отклонения температуры окружающего воздуха от нормальной на каждые 10 °С |
0,5Δ0 |
Напряжение питания постоянным током, В |
9,6 |
Габаритные размеры (длина×ширина×высота), мм, не более |
205x130x55 |
Масса, кг, не более |
1,5 |
Рабочие условия эксплуатации: |
|
температура окружающей среды, °С |
от 5 до 40 |
относительная влажность атмосферного воздуха при температуре 30 °С, %, не более |
98 |
атмосферное давление, кПа |
от 84 до 120 |
Средняя наработка на отказ, ч, не менее |
500 |
Средний срок службы, лет, не менее |
8 |
Стандартная комплектация:
- Измеритель с первичным преобразователем - 1 шт
- Руководство по эксплуатации - 1 шт
- Методика поверки - 1шт
