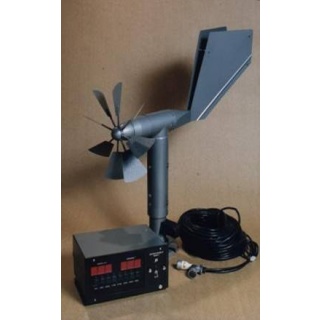

М63М-1 анеморумбометр
Предназначен для дистанционного измерения мгновенной, максимальной и средней скоростей и направления ветра.
Применяется в системах сбора метеорологической информации и других отраслях народного хозяйства.
Исполнения анеморумбометра:
М63М-1 (без выхода на ПК) - В состав прибора входит датчик ветра и пульт.
М63М-1 с выходом на ПК - Позволяет производить выдачу результатов измерения по интерфейсу RS-232 в виде таблиц, графиков, розы ветров, создание электронных метеотчетов за любой промежуток времени с выводом данных на печать. Архивация данных в компьютере позволяет получить информацию о ветре за любой промежуток времени (час, сутки, месяц, год). Программа позволяет подключить к одному компьютеру до 8-ми анеморумбометров М63М-1. Предельное удаление датчика от пульта не более 300 м. Предельное удаление пульта М63М-1 от компьютера не более 1200 м. В состав прибора входят датчик ветра, пульт, преобразователь интерфейса и соединительные кабели.
Принцип работы анеморумбометра основан на использовании зависимостей между скоростью ветра и числом оборотов вертушки, между направлением ветра и положением свободно ориентирующейся флюгарки датчика ветра. При этом скорость и направление ветра преобразуются в частоту следования и фазовый сдвиг последовательностей электрических импульсов, которые после дальнейших преобразований в пульте позволяют производить отсчеты параметров ветра.
Характеристики
|
Значения | |
М63М-1 с выходом на ПК |
М63М-1 без выхода на ПК |
|
Диапазон измерения: |
||
- мгновенной скорости ветра, м/с |
от 1,5 до 60 |
|
- максимальной скорости, м/с |
от 1,2 до 40 |
От 3 до 60 |
- среденй скорости, м/с |
От 1,2 до 40 |
|
- направления ветра, ° |
от 0 до 360 |
|
Предельное удаление датчика от пульта, м, не более |
300 |
|
Предельное удаление пульта от компьютера, м, не более |
1200 |
|
Период осреднения средней скорости ветра, мин. |
2 и 10 |
|
Основная погрешность при измерении: |
||
- скорости ветра, м/с |
± (0,5 + 0,05V), где V - измеряемая скорость ветра |
|
- направления ветра, ° |
± 10 |
|
Напряжение питания, В: |
||
- от сети переменного тока (с частотой 50 Гц) |
220 |
|
- от источника постоянного тока |
12 |
|
Потребляемая мощность, В, не более: |
||
- от сети переменного тока |
15 |
|
- от источника постоянного тока |
5 |
|
Порог чувствительности датчика ветра, м/с, не более: |
||
- по скорости ветра |
0,8 |
|
- по направлению ветра |
1,2 |
|
Габаритные размеры М63М-1, мм: |
||
- датчика ветра |
690 х 290 х 635 |
|
- пульта |
260 х 210 х 140 |
|
- преобразователя |
150 х 80 х 40 |
|
- блока питания |
200х210х140 |
|
Масса, кг: |
|
|
- датчика ветра |
5,8 |
|
- пульта |
5 |
|
- преобразователя |
0,3 |
|
- кабеля (30 м) |
7,2 |
|
- блок питания |
12 |
|
- полного комплекта |
30 |
|
Условия эксплуатации: |
||
- температура окружающей среды, °С |
от -50 до +50 |
|
- относительная влажность, %, не более |
98 |
|
Условия эксплуатации пульта и преобразователя: |
||
- температура окружающей среды, °С |
от +5 до +40 |
|
- относительная влажность, %, не более |
80 |
Наименование изделия |
Количество на исполнения |
Примечание |
|
Без выхода на ПК |
С выходом на ПК |
||
датчик ветра |
1 |
1 – 7 |
|
Кабель |
1 |
1 – 7 |
Поставляется длиной 30м; 50м; 80м; 100 м поставляется по отдельному заказу.
|
Кабель «нуль – модемный» |
- |
1 |
длина не более 2х метров |
Кабель линии связи |
- |
1 |
длина не более 1200х метров |
Кабель соединительный |
- |
1 – 7 |
Поставляется при покупке более одного анеморумбометра |
Пульт |
1 |
1 – 7 |
|
Преобразователь |
- |
1 – 7 |
|
Комплект ЗИП |
1 компл. |
1 компл.
|
Согласно Л82. 009. 002 ЗИ |
Компакт - диск |
- |
1 |
Программа связи с компьютером |
Ведомость ЗИП |
1 экз. |
1 экз. |
|
Паспорт |
1 экз. |
1 экз. |
|
Комплект поверочных приспособлений |
1 компл. |
1 компл.
|
Поставляются отдельно по требованию потребителя |
