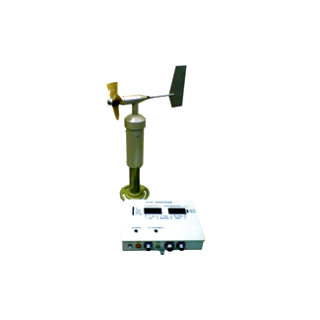

ИПВ-01 измеритель параметров ветра

Предназначен для измерений скорости и направ­лении воздушного потока (ветра) с выдачей информации о текущей, средней скорости и на­правлении ветра, а также максимальной скорости на индикаторном табло и во внешние цепи.

Область применения: для стационарных наземных условий эксплуатации.

Предназначен для измерений скорости и направ­лении воздушного потока (ветра) с выдачей информации о текущей, средней скорости и на­правлении ветра, а также максимальной скорости на индикаторном табло и во внешние цепи.

Область применения: для стационарных наземных условий эксплуатации.

Измеритель имеет две модификации, имеющие различную комплектацию.

Мод. измерителя ИПВ-01 состоит из следующих функциональных блоков:

  1. первичного измерительного преобразователя
  2. датчика скорости и направления ветра (ДСНВ)
  3. блока сопряжения (БС или БС1);
  4. блока (блоков) индикации;
  5. коробки разветвительной (по необходимости);
  6. программа обработки данных LIMB.

Мод. измерителя ИПВ-01.01 состоит из функциональных блоков:

  1. первичного измерительного преобразователя
  2. датчика скорости и направления ветра
  3. блока измерения; - программа обработки данных LIMB.

Принцип действия ДСНВ основан на преобразовании горизонтальной составляющей скорости и направления воздушного потока (ветра) в электрический сигнал цифрового вида, пе­редоваемый по двухпроводной линии связи.



Характеристики

Значения

Диапазон измерений скорости воздушного потока, м/с

 От 0,5 до 80

Диапазон измерений направления воздушного потока, градус

От 0 до 360

Пределы допускаемой погрешности при измерении скорости воздушного потока (при осреднении за 5 с, 2 мин, 10 мин):

абсолютной, м/с, в диапазоне скорости от 0,5 до 6 м/с (с применением программы обработки данных «LIMB»)

+/- 0,5 (+/-0,3)

относительной, %, при скорости более 6 м/с

+/-5

Пределы допускаемой абсолютной погрешности при измерении направления воздушного потока (при осреднении за 5 с, 2 мин, 10 мин), градус:

- при средней скорости более 1 м/с

+/-3

при средней скорости до 1 м/с

+/-10

Время готовности ИПВ к измерениям не более, с

25

Питание от сети переменного тока напряжением, В

220

Частота питающей сети, Гц

50 +/-1

Номинальная потребляемая мощность не более, ВА:

ИПВ-01 без блоков индикации

11

ИПВ- 01 - с одним блоком индикации

26

ИПВ-01.01

16

Масса не более, кг:

датчика ДСНВ

2,5

каждого блока

1,8

Габаритные размеры (длина, ширина, высота) не более, мм:

датчика ДСНВ

510х320х125

каждого блока

260х220х65

Средняя наработка на отказ не менее, ч

2000

Полный средний срок службы не менее, лет

10

Условия эксплуатации:

диапазон температуры окружающего воздуха, °С:

для датчика ДСНВ

От -60 до +60

для аппаратуры, устанавливаемой в помещении для пульта

От -40 до +50

относительная влажность воздуха: для датчика ДСНВ и аппаратуры, устанавливаемой в помещении при температуре 35 °С. %

До 98

для пульта при температуре 25 °С

До 80

Стандартная комплектация ИПВ-01:

  1. Измеритель параметров ветра ИПВ-01 в упаковке - 1шт..
  2. Персональный компьютер (1шт.)- по заказу.
  3. Руководство по эксплуатации. -  1экз
  4. Формуляр РЭ - 1 шт

Стандартная комплектация ИПВ-01:

  1. Измеритель параметров ветра ИПВ-01.01 в упаковке - 1шт.
  2. Персональный компьютер (1шт.)- по заказу.
  3. Руководство по эксплуатации. - 1экз.
  4. Измерители параметров ветра ИПВ-01. Методика поверки  - 1 экз.
  5. Комплект монтажных частей и принадлежностей (1 компл.) - по заказу.
