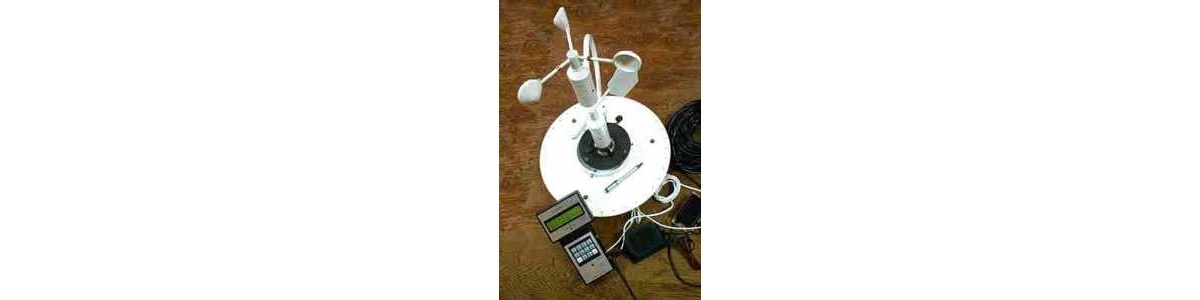

Ветромер-1 анеморумбометр

Предназначен для измерений скорости и направления воздушного потока, обработки и отображения измерений и передачи полученных данных в канал связи с ЭВМ (при использовании в составе автоматизированной измерительной системы).

Предназначен для измерений скорости и направления воздушного потока, обработки и отображения измерений и передачи полученных данных в канал связи с ЭВМ (при использовании в составе автоматизированной измерительной системы).

Принцип действия анеморумбометра основан на преобразовании скорости воздушного потока в скорость вращения чашечного ветрочувствительного элемента. Угловое положение флюгарки, ось которой связана с преобразователем направления воздушного потока, отображается в цифровом коде на выходе энкодера. Код обрабатывается микроконтроллером для получения информации о направлении ветра.

Встроенное программное обеспечение анеморумбометра обеспечивает взаимодействие с операционной средой и переферийными устройствами персоонального компьютера.

Характеристики

Значения

Диапазон измерений мгновенной, максимальной и средней (за 2 и 10 мин) скорости воздушного потока, м/с

0,7 - 55

Диапазон измерений направления воздушного потока, градус

от 0 до 360

Периоды осреднения средней скорости, мин

2; 10

Пределы допускаемой абсолютной погрешности:



- при измерении скорости воздушного потока (V - измеряемая скорость воздушного потока, м/с), м/с

± (0,3 + 0,05 V)

- при измерении направления воздушного потока, градус

± 3

Порог чувствительности преобразователя:

- скорости воздушного потока, м/с

0,7

- направления воздушного потока, м/с

0,7

Связь пульта дистанционного (ПД) с преобразователями скорости и направления в стандарте

RS-485

Связь ПД с компьютером в стандарте

USB или RS-232

Источники питания:

- сеть переменного тока с частотой (50 ± 1) Гц напряжением, В

220+22-33

- источник постоянного тока напряжением, В

12 ± 3

Потребляемая мощность переменного тока, В·А:



- без обогрева

7

- с включенным обогревом

15

Габаритные размеры, мм, не более



- блока преобразователей скорости и направления воздушного потока

410×240×460

- пульта дистанционного

240×130×50

- блока питания

110×75×75

Масса, кг, не более

- блока преобразователей скорости и направления воздушного потока

2

- пульта дистанционного

0,3

- блока питания

0,5

- кабели № 1, № 2, № 3

2,1

- полного комплекта

4,9

Средняя наработка на отказ, ч

10000

Полный средний срок службы, лет

10

Условия эксплуатации:

- блока преобразователей скорости и направления воздушного потока:



  - температура окружающего воздуха, °C

от -55 до +50

  - относительная влажность воздуха при температуре 25 °C, %, не более

95

  - атмосферное давление, кПа

от 84 до 106

- пульта и блока питания:



  - температура окружающего воздуха, °C

от +10 до +40

  - относительная влажность воздуха при температуре 25 °C, %, не более

95

  - атмосферное давление, кПа

от 84



Стандартная комплектация:

  1. Блок преобразователей скорости и направления воздушного потока (без вертушки, флюгарки и кожуха) 1 шт.
  2.  Вертушка -1 шт.
  3.  Флюгарка - 1 шт.
  4. Кожух - 1 шт.
  5. Пульт дистанционный - 1 шт.
  6. Блок питания модель AC-220N-12-1500 - 1 шт.
  7. Кабель №1 соединительный, длина 50 м -  1 шт.
  8. Кабель №2 сигнальный, длина 2 м - 1 шт.
  9. Кабель №3 питания, длина 2 м - 1 шт. Терминал (распределительная колодка) - 1 шт.
  10.  Подшипник - 4 шт.
  11.  Лист № 4 всего листов 4 12.
  12.  Масло для смазки подшипников МП-601 (флакон) 1 шт.
  13. Руководство по эксплуатации - 1 экз.
  14. Блок питания. Модель AC-220-N-12-1500. 12в 1500 мА. Руководство по эксплуатации -  1 экз. Дискета с описанием формата выходных данных и команд - 1 шт.

ВАЖНО: Поставка пульта дистанционного и количество преобразователей скорости и направления воздушного потока оговаривается при заказе.
