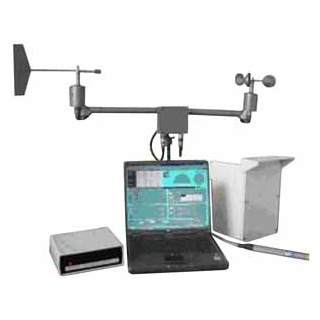

МА-6-3 комплекс метеорологический
Предназначен для автоматического измерения и вычисления основных метеорологических параметров, ввода дополнительно измеренных параметров, архивирования данных, формирования сообщений и передачи метеорологической информации по интерфейсу RS-232в стандартные каналы связи в коде КН-01 с участием метеонаблюдателя.
Область применения - стандартные метеорологические наблюдения, выполняемые на сети Росгидромета.
Принцип действия комплекса заключается в преобразовании электрических сигналов от датчиков (частотных, аналоговых) в цифровой код, запоминании, первичной обработки результатов измерения, формирования сообщений и передачи данных в назначенные сроки по интерфейсу RS-232 с использованием стандартных каналов связи.

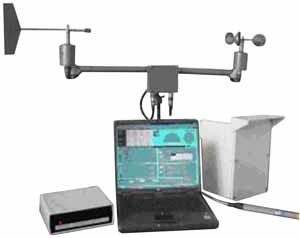

В состав комплекса входят: комплект датчиков, блок метеорологический выносной БМВ, переносной компьютер ПК типа IBM, принтер, блок питания вторичный нестабилизированный БПВН, мачта метеорологическая М-82.
В качестве линии связи между БМВ и ПК используют 4-жильный кабель.
В комплексе предусмотрена возможность возможна сохранения работоспособности времязадающего устройства при отключении питания в течении 3 суток.
Измеряемые параметры |
Диапазон измерения |
Пределы допускаемой погрешности |
Основные |
||
Атмосферное давление, гПа |
От 600 до 1100 |
±0,3 |
Скорость ветра V, м/с |
От 0,8 дол 50 |
± (0,5 + 0,05 V) |
Направление ветра, градус |
От 0 до 360 |
± 6 |
Температура воздуха, ˚С |
От минус 40 до 50 |
±0,2 |
Относительная влажность воздуха, % |
От 10 до 100 |
±5 при темп возд. > -10°С и отн. влажн. возд. < 90% ±7 при темп.возд. <-10°С |
Дополнительно |
||
Осадки жидкие, твердые, смешанные, мм |
От 1 до 100 |
± (0,5+0,05Хж) |
Температура почвы, °С |
От –40 до +50 |
± 0,2 |
Напряжение питания от сети переменного тока частотой 50Гц, В |
220 |
|
Условия эксплуатации |
||
Температура окружающего воздуха, °С |
от -40 до 50 |
|
Относительная влажность воздуха, % |
98 |
|
Габаритные размеры, неболее, мм |
||
БМВ |
320х300х230 |
|
БПВН |
210х180х110 |
|
Блок датчиков температуры почвы БДТП (диаметр и высота) |
120х80 |
|
Масса, не более, кг |
||
БМВ |
7,0 |
|
БПВН |
0,8 |
|
БДТП |
2,8 |
|
Стандартная комплектация:
- Датчик влажности и температуры воздуха
- Датчик скорости и направления ветра
- Датчик давления
- Датчик жидких осадков
- блок датчиков температуры почвы БДТП
- блок переорологический выносной БМВ
- персональный компьютер ПК типа IBM
- принтер
- блок питания вторичный нестабилизированный БПВН
- комплект кабелей
- комплект эксплуатационной документации
- методика поверки
