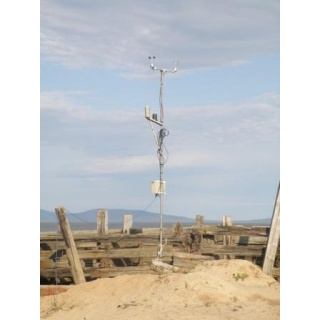

МК-14 комплекс метеорологический

Предназначены для автоматических измерений метеорологических параметров приземного слоя атмосферы: температуры и относительной влажности воздуха, атмосферного давления, скорости и направления ветра, мощности амбиентного эквивалента дозы гамма излучения, температуры поверхности почвы и определения наличия жидких осадков.

Предназначены для автоматических измерений метеорологических параметров приземного слоя атмосферы: температуры и относительной влажности воздуха, атмосферного давления, скорости и направления ветра, мощности амбиентного эквивалента дозы гамма излучения, температуры поверхности почвы и определения наличия жидких осадков.

Существует 4 варианта исполнения комплексов, которые отличаются комплектностью.

Варианты использования:

  1. комплекс МК-14-1 комплектуется датчиками: температуры и относительной влажности воздуха HMP155, скорости ветра WAA151 и направления ветра WAV151, датчиком атмосферного давления МИДА-ДА-13П, датчиком наличия жидких осадков;
  2. комплекс МК-14-2 комплектуется датчиком температуры воздуха типа ТСПТ 304 без измерения относительной влажности, датчиком скорости WAA151 и направления ветра WAV151, датчиком атмосферного давления МИДА-ДА-13П;
  3. комплекс МК-14-3 комплектуется датчиком температуры и относительной влажности МР106А, датчиком ветра ДВМ, датчиком атмосферного давления МИДА-ДА-13П, устройством детектирования гамма-излучения УДБГ-01-02, датчиком температуры поверхности почвы ТСПТ 300 и датчиком наличия жидких осадков ДНЖО;
  4. комплекс МК-14-4 комплектуется датчиками температуры и относительной влажности воздуха фирмы Rotronic МР106А и атмосферного давления МИДА-ДА-13П .

Принцип действия комплексов МК-14 основан на преобразовании выходных параметров датчиков в цифровой код с последующим вычислением физических значений температуры, относительной влажности воздуха, атмосферного давления, скорости и направления ветра, мощности амбиентного эквивалента дозы гамма излучения и определении наличия осадков.

Комплексы производят:

  • непрерывное автоматическое измерение метеорологических параметров и контроль достоверности результатов измерения с исключением возможности выдачи пользователю недостоверной информации;
  • возможность подключения к телефонному каналу, радиоканалу или непосредственно к ПЭВМ по стандартному интерфейсу для автоматической передачи результатов измерений;
  • возможность изменения состава метеорологических датчиков

В состав комплексов МК-14 входят:

  1. блок обработки данных (БОД-У), который состоит из: контроллера метеорологических датчиков КМД-3; датчика абсолютного давления МИДА-ДА-13П; термостатный переключатель 16923WA (устанавливают в случае использования анемометра и флюгера).
  2. блок питания (БП) и комплект метеорологических датчиков.

Наименование измеряемого параметра

   Диапазон измерения

  Пределы допускаемой абсолютной погрешности

Базовый вариант





 Температура воздуха, °C

 от - 40 до +50

   ± 0,25

 Относительная влажность воздуха, %

от 10 до 98

  ± 5

 Атмосферное давление, гПа (мм рт. ст.)

 от 800 до 1100   (от 600 до 825)

  ±0,5     (±0,375)

Скорость ветра V, м/c

  от 2 до 50

   ± (0,3+0,05V)

 Направление ветра, градус

    от 0 до 360

   ± 10,0

Дополнительные возможности

 Скорость ветра V, м/c (датчик ф.Vaisala)

  от 0,5 до 75

  ± 0,2 (0,2+0,02V)

Направление ветра, градус

   от 0 до 360

  ± 3,0

Температура почвы, °C

   от -40 до 5

    ± 0,2

 Наличие жидких осадков

   да \ нет



Условия эксплуатации составных частей комплексов

температура окружающего воздуха (кроме блока питания БП)

   от минус 40 до 50,

температура окружающего воздуха для блока питания БП

    от минус 25 до 50,

 относительная влажность воздуха при температуре 25 °С, %,

    до 98.



Напряжение питания от сети переменного тока частотой 50Гц,  187 – 242В

Потребляемая мощность 20 ВА

Наименование и обозначение составных частей комплексов МК-14

Количество

Габаритные размеры, мм, не более

Масса кг, не более,

Комплекс метеорологический

МК-14-1

МК-14-2

МК-14-3

МК-14-4

ИЛАН.416311.004

-

-01

-02

-03

1 Датчик температуры и влажности ДТВ:















1.1 HMP155 (Vaisala)

1

д40x279

0,25

+

-

+**

-

1.2 MP106A-T7-W4W (Rotronic)

1

д15x145

0,1

-

-

+**

+

2 Датчик температуры воздуха ДТ

ИЛАН.405211.006

1

240х20,5х24

0,30

-

+

-

-

3 Датчик абсолютного давления МИ-

ДА-ДА-13ПК-0,25/0,11 МПа-01-М20-Р

1

Диаметр- 31,5,

Высота - 107

0,20

+*

+*

+*

+*

4 Датчик параметров ветра:















4.1 Анемометр WAA151 (фирма

Vaisala)

1

Высота – 240;

диаметр – 90

0,57

+

+

+

+

4.2 Флюгер WAV151(фирма Vaisala)

1

Высота – 240, диаметр – 90 Радиус оборота флюгера-172

0,60

+

+

-

-

4.3 Датчик ветра малогабаритный ДВМ

ЯИКТ.402139.002

1

380х194х412

2,00

-

-

+**

-

5 Устройство детектирования гамма-

излучения УДБГ-01-02

ДЦКИ.418264.002-02

1

155x114x264

1,86

-

-

+**

-

6 Датчик температуры ДТ

ИЛАН.405211.008 (поверхности почвы)

1

Диаметр – 7

Высота – 17

0,65

-

-

+**

-

7 Датчик наличия жидких осадков

ДНЖО ИЛАН.407762.001

1

Диаметр – 95

Высота – 65

0,4

+**

-

+**

-

8 Блок обработки данных БОД-У















8.1 ИЛАН.468383.008

1

240х145х85

1,6

+

+

-

-

8.2 ИЛАН.468383.008-01

1

240х145х85

1,6

-

-

+

-

8.3 ИЛАН.468383.008-02

1

240х145х85

1,6

-

-

-

+

9 Блок питания БП:















9.1 ИЛАН.436234.003

1

200х120х80

0,5

+

-

-



9.2 ИЛАН.436234.003-01

1

200х120х80

0,5

-

-

+

+

9.3 ИЛАН.436234.003-02

1

200х120х80

0,5

-

+

-

-

10 Кабель ДВМ/М127

ИЛАН.685661.009

1

4000

0,47

-

-

+

-

11 Кабель «WAA151»

ИЛАН.685662.004

1

4500

0,52

+

+

-

-

12 Кабель «WAV151»

ИЛАН.685663.005

1

4500

0,52

+

+

-

-

13 Кабель «БП– БОД-У»

ИЛАН.685662.012

1



***

***

+

+

+

+

14 Кабель «БДГ» ИЛАН.685661.013

1

3000

3000

-

-

+

-

15 Кабель стандартный сетевой

1

1500



+

+

+

+

16 Кабель связи RS-485 ИЛАН.485661.005

1

5000

0,2

+

-

-

-

17 Кабель стандартный модемный

1

1500

0,25

-

+

+

+

18 Диск с копией сервисной программы

1

-

-

+

+

+

+

19 Комплект эксплуатационных документов согласно ведомости ЭД ИЛАН.416311.004 ВЭ

1

-

-

+

+

+

+

20 Комплект ЗИП согласно ИЛАН.416311.004ЗИ

1

-

-

+**

+**

+**

+**

21 Статические конструкции:















21.1 Контейнер защитный  ИЛАН.305139.004

1

380х300х175

7

+

+

+

+

21.2 Крепление контейнера защитного ИЛАН.301600.017

1

385х45х60

0,7

+

+

+

+

21.3 Защита радиационная ИЛАН.305179.008

1

320х124

0,8

+

+

+

+

21.4 Поперечина ИЛАН 301341.001

1

1800х50х80

1,6

+

+

+

+

21.5 Кронштейн анемометра и флюгера  ИЛАН.301569.007

1

920х110х70

0,9

+

+

-

-

21.6 Штырь М-127/ДВМ ИЛАН.713411.003

1

110х100

0,6

-

-

+**

-

21.7 Кронштейн ДНЖО ИЛАН.745242.005

1

300х90

0,4

+

-

+

-

22 Методика поверки ИЛАН.416311.004Д28

1





+

+

+

+

*Датчик установлен в блоке БОД-У ИЛАН.468383.008

** Обозначены составные части комплекса, поставляемые по требованию Заказчика

*** Длина кабеля зависит от размещения составных частей, определяется Заказчиком

Примечания

1 Знаком "+" обозначены составные части, входящие в состав МК-14.

2 Знаком "-" обозначены составные части, не входящие в состав МК-14.

3 По требованию заказчика комплектность может меняться в пределах данного перечня
