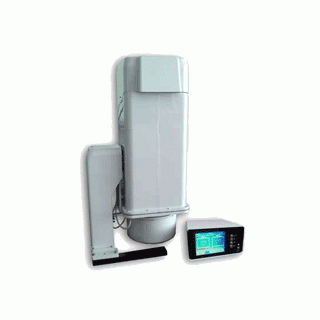

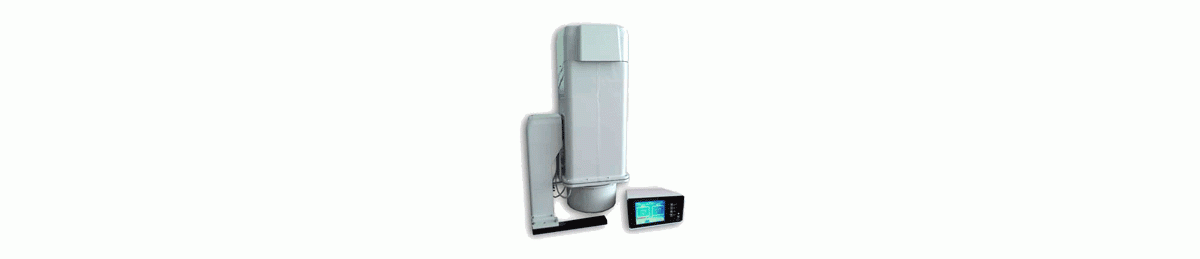

ДОЛ-2 датчик высоты облаков лазерный
Предназначен для непрерывного дистанционного измерения высоты нижней границы облаков (ВНГО), обработки и документирования результатов измерений.
Датчик может функционировать как обособленное устройство, так в составе автоматизированной метеорологической станции.
Принцип действия ДОЛ-2 основан на измерении обратно рассеянного зондирующего импульса в атмосфере при прохождении им исследуемого участка трассы и его цифровой обработки с целью получения информации о высоте облачных слоев либо профиле оптической плотности атмосферы в вертикальном направлении.
Функциональные возможности:
- Измерение профиля оптической плотности атмосферы и получение, информации о количестве и высоте облачных слоев;
- Оценку вертикальной видимости в сложных метеоусловиях;
- Измерения при наличии дымки, тумана и осадков;
- Статистическую обработку результатов измерений;
- Ведение архива за последние 30 суток работы;
- Возможность установки порогового значения ВНГО и звуковую сигнализацию его превышения;
- Сопряжение с современными метеорологическими комплексами и любыми вычислительными машинами типа IBM PC по интерфейсам RS-232 и Ethernet;
- Передачу информации в цифровом коде на базе RS-485 по 2-ух проводной линии связи.
Преимущества:
- Автоматический контроль функционирования прибора;
- Цифровые измерительные выходы;
- Встроенная грозозащита и защита от перенапряжения в питающей сети;
- Возможность использования автономно или в составе автоматизированных метеорологических измерительных комплексов;
- Опционально прибор может быть выполнен в морском оснащении, или укомплектован охранной сигнализацией.
Характеристики |
Значения |
Диапазон измерений ВНГО (Н), м |
10 - 3000 |
Темп обновления информации, с |
15 |
Разрешающая способность, м |
7,5 |
Пределы допускаемой абсолютной погрешности ВНГО (H), м |
|
Обмен информацией между устройством приемо-передающим и блоком управления по двухпроводной линии связи, км |
не менее 8 |
Рабочий температурный диапазон, °С |
от -50 до +50 |
Параметры питающей сети |
187 – 242 В |
Мощность потребления, ВА |
|
Срок службы, лет |
8 |
Гарантийный срок со дня ввода в эксплуатацию, месяцев |
12 |
Обогрев защитного стекла |
автоматический/ |
Статистическая обработка результатов |
имеется |
Охранная сигнализация |
опция |
Условия эксплуатации: |
|
Устройство измерительное предназначено для эксплуатации: при температуре окружающей при относительной влажности
|
от минус 50 до 50 °С; до 100% при температуре 35 °С; |
Блок управления предназначен для эксплуатации: при температуре окружающей среды при относительной влажности
|
от 5 до 40 °С; до 80% при температуре 35 °С |
Наименование |
Габаритные размеры, мм |
Масса, кг |
Устройство приёмно-передающее |
370х380х960 |
40 |
Блок управления |
315х265х140 |
5 |
