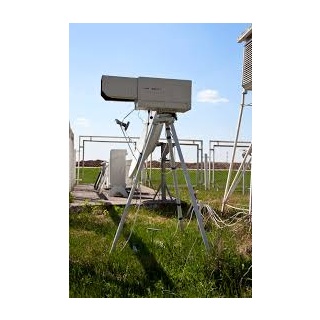

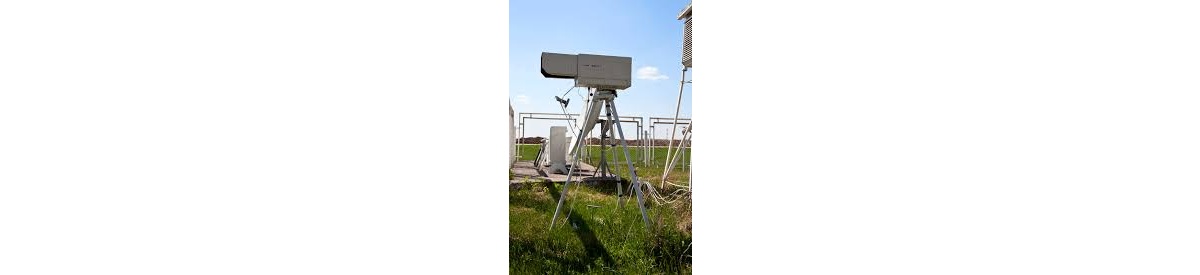

ФИ-4 измеритель дальности видимости

Предназначен для непрерывного дистанционного измерения и регистрации значений метеорологической (оптической) дальности видимости (МОД).

Область применения - гражданская и военная авиация.

Предназначен для непрерывного дистанционного измерения и регистрации значений метеорологической (оптической) дальности видимости (МОД).

Область применения - гражданская и военная авиация.

Принцип действия основан на измерении степени ослабления интенсивности световых импульсов после их прохождения через слой атмосферы, ограниченный длиной измерительной базы (базисной линии прибора).

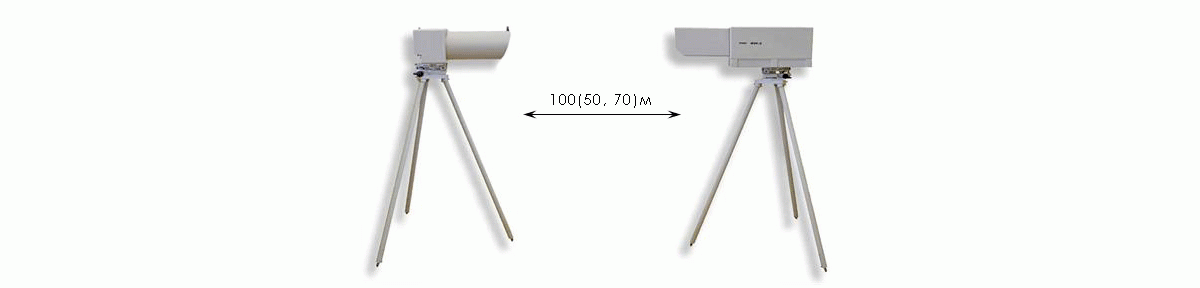

Отличительной чертой измерителя ФИ-4 является то, что конструктивно обе базовые линии (короткая и удвоенная) пространственно совмещены благодаря дополнительному фотоприемнику, встроенному в отражательный блок. Такая конструкция не только гарантирует сходимость результатов измерений МОД при переключении измерительных каналов, но и обеспечивает расширенный диапазон измерения МОД. Для контроля сходимости не требуется высокой прозрачности атмосферы.

Основные характеристики:

Исполнения с измерительными базами 35 и 100 м;

Широкий диапазон измерений, благодаря наличию двух режимов:

  • в Нижнем диапазоне: измерение коэффициента светового пропускания в прямом направлении (БФ> БО, режим об);
  • в среднем и верхнем диапазоне: измерение коэффициента светового пропускания в прямом и обратном направлении (БФ> БО> БФ, режим ОД).

Самодиагностика отказов

Работа в автономном режиме (блок управления) и в составе измерительных систем (RS 232 / RS 485 / Ethernet);

Ведение архива за последние 30 суток работы;

Возможность установки порогового значения МДВ и звуковую сигнализацию его перехода;

Статистическая обработка измерений

Характеристики

Значения

Диапазон измерений метеорологической оптической дальности, м
 - при длине базисной линии (35,0 ± 0,2) м
 - при длине базисной линии (0,5 ± 100,0) м



от 20 до 6 000
от 45 до 10 000

Пределы допускаемой погрешности измерения МОД,%:
 - в диапазоне менее 250 м
 - в диапазоне от 250 до 3000 м
 - в диапазоне свыше 3000 м


± 15
± 10
± 20

Дальность передачи информации и сигналов управления между блоком фотометрическим и блоком управления, км

8

Напряжение питания, В

от 187 до 242

Частота, Гц

50 ± 2,5

Потребляемая мощность, ВА, не более:
 - блоки фотометрический и отражательный (включая обогрев);
 - блок управления.


150

60

Срок службы, лет, не менее

8

Оборудование, размещаемое на открытом воздухе:
 - температура, ° С;
 - относительная влажность,%
от -50 до 50
до 98% ПРИ 35 ° C


Наименование

Габаритные размеры, мм

Масса, кг

Блок фотометрический

250х265х1010

17,0

Блок отражательный

210х215х670

4,0

Блок управления

330х270х150

4,5

стойка ИКШЮ.301421.046

365х360х1320

17,0

Стойка (удлинитель) ИКШЮ.301421.039

D = 125; Н = 600

3,5

Подставка

195х195х105

3,5
