ЕхКСУВ–А коробки соединительные унифицированные взрывозащищенные алюминиевые

Предназначены для ввода электрических кабелей диаметром от 8 до 32 мм. и применяются для выполнения соединений (разветвлений) электрических цепей общего и специального назначения (силовых цепей, цепей управления, сигнализации и т.д.) во взрывоопасных зонах 1 и 2 классов по ГОСТ Р 51330.9–99 и ГОСТ Р 51330.13–99.

Предназначены для ввода электрических кабелей диаметром от 8 до 32 мм. и применяются для выполнения соединений (разветвлений) электрических цепей общего и специального назначения (силовых цепей, цепей управления, сигнализации и т.д.) во взрывоопасных зонах 1 и 2 классов по ГОСТ Р 51330.9–99 и ГОСТ Р 51330.13–99.

1. Степень защиты коробки от воды и пыли по ГОСТ 14254-96 — IP65.

2. Материал корпуса взрывозащищенной коробки Ех КСУВ-А — алюминиевый сплав с защитным покрытием (климатическое исполнение ХЛ1.1 — для работы в диапазоне температуры от минус 60 до 70°С в атмосфере типа II по ГОСТ 15150-69);

3. Маркировка взрывозащиты коробки:

- ExdIICU — без контактных зажимов и(или) кабельных уплотнений;

- 1ExdIICT6 — с контактными зажимами и уплотнениями кабельных вводов (штуцер+резиновое эластичное кольцо).

4. Исполнения взрывозащищенной коробки ЕхКСУВ-А по условному диаметру патрубков кабельного ввода:

- 20 мм (D = 122 мм; Н = 76 мм; Н1 = 29 мм; Н2 = 115 мм; L = 180 мм; L1 = 150 мм) — аналог КПА-20…;

- 25 мм (D = 135 мм; Н = 83 мм; Н1 = 32 мм; Н2 = 120 мм; L = 195 мм; L1 = 165 мм) — аналог КПА-25…;

- 40 мм (D = 168 мм; Н = 108 мм; Н1 = 45 мм; Н2 = 145 мм; L = 220 мм; L1 = 195 мм) — аналог КПА-40…;

- 50 мм (D = 198 мм; Н = 121 мм; Н1 = 50 мм; Н2 = 150 мм; L = 247 мм; L1 = 222 мм) — аналог КПА-50…

1

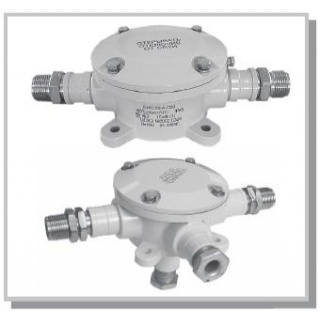

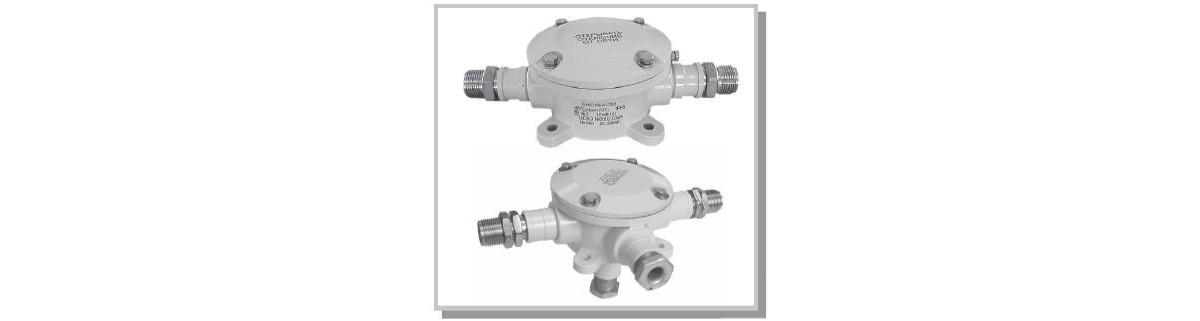

Рис.1. Общий вид взрывозащищенной коробки ЕхКСУВ-А-ПД из алюминиевого сплава.

5. Варианты конструктивного исполнения — коробка соединительная взрывозащищенная ЕхКСУВ-А по количеству и расположению кабельных вводов:

1

П — проходная;

Т — тройниковая;

К — крестообразная;

ПД — проходная с выходом в дно;

ТД — тройниковая с выходом в дно;

КД — крестообразная с выходом в дно.

6. Исполнения коробок по конструкции кабельного ввода:

- К — монтаж открытым кабелем с уплотнением резиновым уплотнительным кольцом;

- Т — монтаж кабеля в трубе с уплотнением резиновым уплотнительным кольцом;

- Б — монтаж бронированным кабелем с уплотнением резиновым уплотнительным кольцом;

- Х — открытый патрубок с внутренней трубной резьбой (d1) без кабельного уплотнения.

При записи коробки в технической документации и при заказе необходимо указать:

- тип взрывозащищенные коробки Ех КСУВ А ;

- тип коробки по количеству и расположению кабельных вводов (П, Т, К, ПД, ТД, КД);

- условное обозначение способа монтажа кабеля для вариантов с уплотнением кабельного ввода:

- К — открытая прокладка кабеля;

- Т — прокладка кабеля в трубе;

- Б — монтаж с применением бронированного кабеля;

Примечание — Для вариантов К, Т и Б резиновые эластичные кольца для уплотнения кабелей с диаметрами из таблицы 2 входят в комплект поставки коробки;

- условный проход трубы кабельного ввода (20, 25, 40 или 50мм);

- Х — конструкция кабельного ввода для подсоединения трубы без кабельного уплотнения;

- количество контактных зажимов (сечение жил кабеля) — при необходимости;

- обозначение технических условий.

Масса коробки, кг, не более:

с условным проходом трубы кабельного ввода 20 мм — 4,0.

с условным проходом трубы кабельного ввода 25 мм — 5,0.

с условным проходом трубы кабельного ввода 40 мм — 6,0.

с условным проходом трубы кабельного ввода 50 мм — 8,0.

Пример записи:

1. Взрывозащищенная коробка в корпусе из алюминиевого сплава с защитным покрытием, с четырьмя кабельными вводами на боковой поверхности (крестообразная) и одним кабельным вводом на дне (тип КД), с условным проходом патрубка кабельного ввода 20 мм, без кабельных уплотнений в кабельных вводах, без контактных зажимов (аналог коробки ККДА-20):

Коробка ЕхКСУВ-А-КД20-Х ТУ 3449-092-12150638-2002.

2. Взрывозащищенная коробка в корпусе из алюминиевого сплава с защитным покрытием, с двумя кабельными вводами на боковой поверхности коробки (тип П), с условным диаметром патрубка кабельного ввода 25мм, для монтажа бронированного кабеля, с набором зажимов, содержащим 5 контактных зажимов (клеммных пар) фирмы Wago для соединения проводников сечением до 2,5 мм2:

Коробка ЕхКСУВ-А-П25-Б-5 (2,5мм2 ) ТУ 3449-092-12150638-2002.

3. Взрывозащищенная коробка без контактных зажимов.

Коробка ЕхКСУВ-А-П25-Б ТУ 3449-092-12150638-2002.

При записи коробки в технической документации и при заказе необходимо указать:

- тип взрывозащищенные коробки Ех КСУВ А ;

- тип коробки по количеству и расположению кабельных вводов (П, Т, К, ПД, ТД, КД);

- условное обозначение способа монтажа кабеля для вариантов с уплотнением кабельного ввода:

- К — открытая прокладка кабеля;

- Т — прокладка кабеля в трубе;

- Б — монтаж с применением бронированного кабеля;

Примечание — Для вариантов К, Т и Б резиновые эластичные кольца для уплотнения кабелей с диаметрами из таблицы 2 входят в комплект поставки коробки;

- условный проход трубы кабельного ввода (20, 25, 40 или 50мм);

- Х — конструкция кабельного ввода для подсоединения трубы без кабельного уплотнения;

- количество контактных зажимов (сечение жил кабеля) — при необходимости;

- обозначение технических условий.

Таблица 1 — Коробка соединительная взрывозащищенная. Исполнение по комплектации контактными зажимами


Таблица 2- Соотношение между условными диаметрами патрубков кабельных вводов коробок Ех КСУВ А, трубной резьбой и диаметрами вводимых кабелей.
