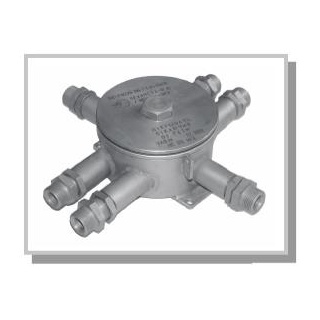

ЕхКСУВ коробки соединительные взрывозащищенные унифицированные стальные

Предназначены для ввода электрических кабелей диаметром от 8 до 14мм и применяются для выполнения соединений (разветвлений) электрических цепей общего и специального назначения (силовых цепей, цепей управления, сигнализации и т.д.) во взрывоопасных зонах 1 и 2 классов по ГОСТ 30852.-2002 и ГОСТ 30852.-2002.

Предназначены для ввода электрических кабелей диаметром от 8 до 14мм и применяются для выполнения соединений (разветвлений) электрических цепей общего и специального назначения (силовых цепей, цепей управления, сигнализации и т.д.) во взрывоопасных зонах 1 и 2 классов по ГОСТ 30852.-2002 и ГОСТ 30852.-2002.

Степень защиты от воды и пыли по ГОСТ 14254-96 — IP65.

Материал корпуса коробок и вид климатического исполнения:

  • ЕхКСУВ — углеродистая конструкционная сталь с защитным покрытием, климатическое исполнение УХЛ3.1. — для работы в диапазоне температуры окружающей среды от минус 30 до 50°С, в атмосфере типа II по ГОСТ 15150-69 (индекс в обозначении — С);
  • ЕхКСУВ — коррозионно-стойкая сталь, климатическое исполнение ХЛ1.1 — для работы в диапазоне температуры от минус 60 до 70°С в атмосфере типа II, III или IV по ГОСТ 15150-69 (индекс в обозначении — Н);

Маркировка взрывозащиты:

  • ExdIICU — для коробок, поставляемых без контактных зажимов и (или) кабельных уплотнений;
  • 1ExdIICT6 — для коробок, поставляемых с контактными зажимами и уплотнением кабельных вводов (штуцер + резиновое эластичное кольцо).

Данные коробки  поставляются с кабельными вводами различных исполнений: для присоединения бронированного кабеля (Б), для открытой прокладки присоединяемого кабеля (К), для трубной прокладки кабеля (Т) с присоединительной резьбой G ¾, возможна поставка с присоединительной резьбой G ½ (TG ½). В комплект каждого кабельного ввода входят резиновые эластичные кольца для диаметра кабеля по поясной изоляции 8 — 10, 10 — 12 и 12 — 14мм.

Исполнения коробок по рабочему объему:

  • ЕхКСУВ-500 — рабочий объем 500мм3, D=М95х1,5, Н=90мм; А=90мм; L1=116мм;
  • ЕхКСУВ-700 — рабочий объем 700мм3, D=М120х1,5, Н=90мм; А=115мм; L1=139мм;

5. Вариант конструктивного исполнения коробок по количеству и расположению кабельных вводов — рис. 1 и 2.

При записи коробки в технической документации и при заказе необходимо указать:

  • тип коробки (ЕхКСУВ-С для коробок в корпусе из углеродистой стали с защитным покрытием, ЕхКСУВ-Н — для коробок в корпусе из коррозионностойкой стали);
  • номинальный внутренний объем коробки (500мм3 или 700мм3);
  • тип коробки по количеству и расположению кабельных вводов (1, 2, 3, 4, 5, 6 или 7);
  • условное обозначение способа монтажа кабеля для вариантов с уплотнением кабельного ввода:
  • К — открытая прокладка кабеля;
  • Т — прокладка кабеля в трубе,
  •  Б — монтаж с применением бронированного кабеля;
  •  Х — конструкция кабельного ввода для подсоединения трубы без уплотнения кабеля резиновым уплотнительным кольцом;
  • количество контактных зажимов (сечение жил проводников, мм2), смотри таблица № 1.
  • обозначение технических условий.

Пример записи:

1. Коробка из коррозионно-стойкой стали с номинальным рабочим объемом 700см3, конструктивного исполнения тип 7, с уплотнением кабельного ввода и монтажом кабеля в трубе с присоединительной резьбой G ¾, с набором зажимов, содержащим 14 контактных зажимов (клеммных пар) фирмы Wago для соединения проводников сечением до 2,5мм2:

Коробка ЕхКСУВ-Н-700-7-Т-14 (2,5мм2) ТУ 3449-092-12150638-2002.

2. Коробка из углеродистой конструкционной стали с защитным покрытием с номинальным рабочим объемом 500см3, конструктивного исполнения тип 2, с уплотнением кабельного ввода и монтажом бронированного кабеля, с набором зажимов, содержащим 5 контактных зажимов (клеммных пар) фирмы Wago для соединения проводников сечением до 2,5мм2: Коробка ЕхКСУВ-С-500-2-Б-5 (2,5мм2 ) ТУ 3449-092-12150638-2002.

Таблица 1- Исполнения коробок ЕхКСУВ по комплектации блоками контактных зажимов


Рис. 1. Габаритные, установочные и присоединительные размеры коробок ЕхКСУВ типа 1.
