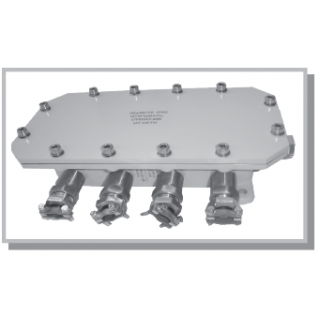

ЕхКСУВ–ПА коробки соединительные унифицированные взрывозащищенные алюминиевые прямоугольные

Предназначены для ввода электрических кабелей диаметром от 8 до 14 мм и применяются для выполнения соединений (разветвлений) электрических цепей общего и специального назначения (силовых цепей, цепей управления, сигнализации и т.д.) во взрывоопасных зонах 1 и 2 классов по ГОСТ Р 51330.9-99 и ГОСТ Р 51330.13-99.

Предназначены для ввода электрических кабелей диаметром от 8 до 14 мм и применяются для выполнения соединений (разветвлений) электрических цепей общего и специального назначения (силовых цепей, цепей управления, сигнализации и т.д.) во взрывоопасных зонах 1 и 2 классов по ГОСТ Р 51330.9-99 и ГОСТ Р 51330.13-99.

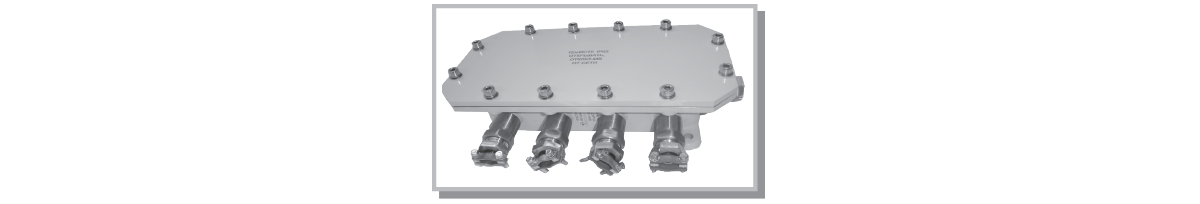

Конструкция коробки ЕхКСУВ-ПА. Прямоугольный корпус коробки закрыт крышкой, которая крепится к корпусу двенадцатью винтами. На боковых поверхностях корпуса может быть расположено до 10 кабельных вводов. Коробка крепится на стену болтами через четыре отверстия, расположенные на корпусе.

Количество кабельных вводов — от 1 до 10

Степень защиты от воды и пыли по ГОСТ 14254-96 — IP65.

Материал корпуса коробок ЕхКСУВ-ПА — алюминиевый сплав с защитным покрытием (климатическое исполнение ХЛ1.1 — для работы в диапазоне температуры от минус 60 до 70°С в атмосфере типа II по ГОСТ 15150-69);

Маркировка взрывозащиты — 1ExdIIСТ6 по ГОСТ Р 51330.0-99.

Исполнения коробок по конструкции кабельного ввода:

  • К - монтаж открытым кабелем с уплотнением резиновым уплотнительным кольцом;
  • Т - монтаж кабеля в трубе с присоединительной резьбой G ¾, с уплотнением резиновым уплотнительным кольцом (возможна поставка с присоединительной резьбой G½).
  • Б - монтаж бронированным кабелем с уплотнением резиновым уплотнительным кольцом;
  • Х - открытый патрубок с внутренней трубной резьбой G¾-B без кабельных уплотнений.

В комплект каждого кабельного ввода входят резиновые эластичные кольца для диаметра кабеля по поясной изоляции 8 — 10, 10 — 12 и 12 — 14 мм.

Масса, кг, не более — 5,0.

Коробки могут комплектоваться контактными зажимами (клеммными парами) фирмы Wago.

Количество пар зажимов, сечение жил проводов подключаемых кабелей определяется потребителем при заказе.

Возможные сечения жил проводов и допускаемые токи представлены в таблице 1

Таблица 1

1

Рис.1 Габаритные, установочные и присоединительные размеры коробки ЕхКСУВ-ПА, вариант для открытой проводки кабеля (К).

1

Стандартная комплектация:

Обозначение

Наименование

Кол. на изделие

ЕхКСУВ-ПА

По спецификации

Коробка

1

908.2052.00.000 ПС

Паспорт

1

908.2052.00.000 РЭ

Руководство по эксплуатации

1 экз. на партию коробок в один адрес

Комплект ЗИП

908.2052.01.006-01

Втулка уплотнительная



-02

Втулка уплотнительная



908.2278.00.013-01

Втулка уплотнительная



-02

Втулка уплотнительная



-04

Втулка уплотнительная



-05

Втулка уплотнительная



-07

Втулка уплотнительная



-08

Втулка уплотнительная



-10

Втулка уплотнительная



-11

Втулка уплотнительная



908.2013.00.013-02

Втулка уплотнительная

1*

-04

Втулка уплотнительная

1*

Примечания

 * Количество уплотнительных втулок дано на один кабельный ввод. Количество уплотнительных втулок, входящих в комплект ЗИП, пропорционально количеству кабельных вводов.



При записи коробки в технической документации и при заказе необходимо указать:

1 — тип коробки (ЕхКСУВ-ПА);

2 — количество кабельных вводов — от 1 до 10 (в скобках — номера кабельных вводов по рис. 1);

3 — условное обозначение способа монтажа кабеля для вариантов с уплотнением кабельного ввода:

- К — открытая прокладка кабеля;

- Т — прокладка кабеля в трубе,

- Б — монтаж с применением бронированного кабеля;

- Х — конструкция кабельного ввода для подсоединения трубы без кабельных уплотнений;

4 — количество контактных зажимов (клеммных пар), определяемых при заказе, и сечение подключаемых проводов (мм2);

5 — обозначение технических условий.

Пример записи:

1. Коробка в прямоугольном корпусе из алюминиевого сплава с защитным покрытием модели ЕхКСУВ-ПА с шестью кабельными вводами (номера 1, 2, 3, 6, 7, 10), с уплотнением кабельного ввода и монтажом кабеля в трубе с присоединительной резьбой G. (Т), с набором зажимов, содержащим 12 контактных зажимов (клеммных пар) фирмы Wago для соединения проводников сечением до 2,5мм2 и 8 контактных зажимов (клеммных пар) фирмы Wago для соединения проводников сечением до 6,0мм2:

Коробка ЕхКСУВ-ПА-6(1, 2, 3, 6, 7 и 10)-Т- 12(2,5мм 2), 8(6,0мм2 ) ТУ 3449-092-12150638-2002

2. Коробка в прямоугольном корпусе из алюминиевого сплава с защитным покрытием модели ЕхКСУВ-ПА с четырьмя кабельными вводами (номера 1,2,3 и 5) для монтажа бронированного кабеля (Б), с набором зажимов, содержащим 8 контактных зажимов (клеммных пар) фирмы Wago для соединения проводников сечением до 10,0мм2:

Коробка ЕхКСУВ-ПА-4(1, 2, 3 и 5)-Б-8 (10,0мм2 ) ТУ 3449-092-12150638-2002
