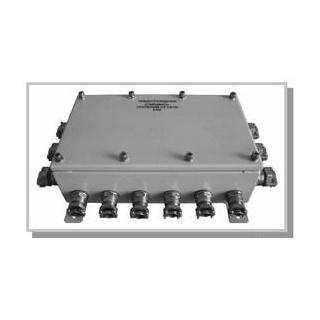

2Ех-е-КСУВ, 2Ex-eia-КСУВ, 0Ex-ia-КСУВ коробки соединительные унифицированные взрывозащищенные

Предназначены для ввода электрических кабелей диаметром 4-56 мм.

Применяются для выполнения соединений (разветвлений) электрических цепей общего и специального назначения посредством клеммных зажимов (силовых цепей, цепей управления, сигнализации и т.д. силой тока до 100А) во взрывоопасных зонах 0, 1 и 2 классов по ГОСТ 30852-2002 и ГОСТ Р 30852-2002, а также для эксплуатации в невзрывоопасных зонах и помещениях.

Предназначены для ввода электрических кабелей диаметром 4-56 мм.

Применяются для выполнения соединений (разветвлений) электрических цепей общего и специального назначения посредством клеммных зажимов (силовых цепей, цепей управления, сигнализации и т.д. силой тока до 100А) во взрывоопасных зонах 0, 1 и 2 классов по ГОСТ 30852-2002 и ГОСТ Р 30852-2002, а также для эксплуатации в невзрывоопасных зонах и помещениях.

Предусматриваются следующие варианты комплектации коробок:

  • без кабельных вводов и зажимов;
  • с сертифицированными по взрывозащите кабельными вводами или заглушками взрывозащиты вида «е», без зажимов;
  • с зажимами соответствующей взрывозащиты, с отверстиями или без отверстий под кабельные вводы;
  • изделие в сборе с зажимами и кабельными вводами.

Коробки выполнены в виде прямоугольного корпуса с крышкой, закреплённой при помощи болтов.
Степень защиты с кабельными вводами от воздействия пыли и влаги по ГОСТ 14254-96 соответствует ΙР 66.

Таблица 1

* т.е. без отверстий под кабельные вводы (выполнение отверстий производится по месту под сертифицированные кабельные вводы взрывозащиты вида «е» с защитой от пыли и влаги не ниже IP66).
Климатические исполнения коробок по ГОСТ 15150-69 в зависимости от материала корпуса:

  • УХЛ3.1 в диапазоне температуры окружающей среды от минус 30 до плюс 70 0С в атмосфере типа II (корпус из низкоуглеродистой конструкционной стали (С)).
  • ХЛ 1.1 в диапазоне температуры окружающей среды от минус 60 до плюс 70 0С в атмосфере типа II, III и IV (корпус из коррозионно-стойкой стали (Н)).

На корпусах и крышках из низкоуглеродистой стали предусматривается покрытие.
Для 0Ех-ia-КСУВ и 2Ех-еia-КСУВ в соответствии с требованиями ГОСТ 30852-2002 предусматривается покрытие голубым цветом, независимо от материала корпуса.
Коробки могут комплектоваться как кабельными вводами Ех-е-КВУ, так и кабельными вводами других производителей (сертифицированные в установленном порядке имеющие взрывозащиту вида «е» и степенью защиты не ниже IP66).
В комплектацию кабельных вводов должны входить заглушки.
Конструкцией коробок предусмотрена установка клеммных колодок на DIN-рельс (Монтажную рейку).
К установке допускаются клеммные колодки, сертифицированные по взрывозащите в установленном порядке.
Для 2Ех-е-КСУВ предусматривается установка клеммных колодок взрывозащиты «ЕЕх-е».
Коробки типа 0Ех-ia-КСУВ комплектуются клеммными колодками взрывозащиты «ЕЕх-i».
В коробках типа 2Ех-еia-КСУВ предусматривается установка клеммных колодок взрывозащиты «ЕЕх-е» совместно с клеммными колодками взрывозащиты «ЕЕх-i».
При установке, клеммные колодки должны находиться на расстоянии не менее 25 мм от стенок коробки, т.е. наибольшее количество устанавливаемых клеммных колодок на монтажную рейку ограничивается длиной L.  L = Y-50 мм, где Y- наружный размер корпуса коробки (см. табл. 2).
Следует учесть, что в коробках типоразмера: 04; 05; 06; 08; 09 предусмотрена установка 2-х монтажных реек.

Стандартная комплектация:

  • В соответствии с заказом Коробка - 1 шт
  • Руководство по эксплуатации - экз. 1 На партию изделий 25шт. в один адрес
  • Паспорт - экз. 1 на каждое изделие (обозначение в зависимости от поставляемого изделия).
  • Одиночный комплект ЗИП (поставляется по требованию заказчика (потребителя) в соответствии с заказом ввод кабельный шт. - Кол. оговаривается в заказе
  • В соответствии с заказом Заглушка шт. - Кол. оговаривается в заказе
  • В соответствии с заказом клеммная пара шт - кол. оговаривается в заказе

Примечания

  1. Поставка дополнительного количества кабельных вводов и заглушек может быть осуществлена комплектно с коробками, а также по отдельному договору (без коробок).
  2. Допускается в соответствии с заявкой поставка дополнительного количества экземпляров руководства по эксплуатации за дополнительную плату
ПРИМЕР ОБОЗНАЧЕНИЯ КОРОБКИ ПРИ ЗАКАЗЕ:

1. Модель коробок:
- 2Ех-е-КСУВ
- 0Ex-ia-КСУВ
- 2Ex-eia-КСУВ.
2. Типоразмер: от 01 до 09 согласно Таблице 2.
3. Исполнение по материалу корпуса:
- Н – коррозионно-стойкая сталь;
- С — углеродистая конструкционная сталь с защитным покрытием.
4. Обозначение устанавливаемых кабельных вводов или заглушек:
- количество;
- условное обозначение боковой стенки (А, Б, В или Г см. рис. 1);
- максимальный диаметр кабеля согласно таблице исполнений кабельных вводов
типа ЕхеКВУ (раздел кабельные вводы Таблица 5) или диаметр отверстия при установке
заглушки;
- тип кабельного ввода по способу монтажа кабеля или заглушки:
К – открытая прокладка кабеля
Т – прокладка кабеля в трубе
Бр – монтаж с применением бронированного кабеля
М – подвод кабеля в металлорукаве
Гл – заглушка отверстия под кабельный ввод.
5. Обозначение клеммных колодок:
- количество
- взрывозащита (е – клеммные колодки ЕЕх-е, i – клеммные колодки ЕЕх-i)
- тип колодки:
- с пружинным зажимом (по умолчанию без обозначения)
- с винтовым зажимом (обозначение «Винт»)
- заземляющие (обозначение «Зем»)
- максимальное сечение жилы, мм2
6. Обозначение технических условий «ТУ 3449-144-12150638-2010».
ПРИМЕЧАНИЕ:
Комплектуются двухконтактными клеммными колодками. При комплектации колодками на 3 контакта и более сообщается дополнительно в свободной форме.

Таблица 2.
