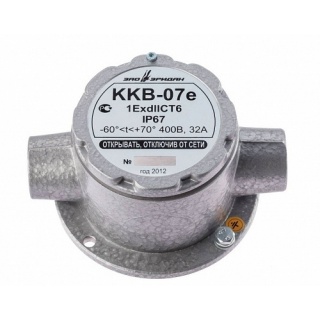

ККВ-07е-П коробка коммутационная взрывозащищенная проходная

Предназначена для соединения и разветвления электрических цепей общего и специального назначения (контрольных и силовых кабелей систем автоматики и телемеханики, цепей управления, сигнализации и т.д.) во взрывоопасных зонах.

Применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей отраслей и взрывоопасных зонах других производств.

Предназначена для соединения и разветвления электрических цепей общего и специального назначения (контрольных и силовых кабелей систем автоматики и телемеханики, цепей управления, сигнализации и т.д.) во взрывоопасных зонах.

Применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей отраслей и взрывоопасных зонах других производств.

Взрывозащищенные коммутационные коробки ККВ-07е; выпускаются в следующих вариантах:

  • ККВ-07е-П — коробка коммутационная взрывозащищенная проходная;
  • ККВ-07е-У — коробка коммутационная взрывозащищенная угловая;
  • ККВ-07е-Т — коробка коммутационная взрывозащищенная тройниковая;
  • ККВ-07е-К — коробка коммутационная взрывозащищенная крестовая;
  • ККВ-07е-А — (П, У, Т, К); коробка коммутационная взрывозащищенная с переходной платой для установки адресных меток.

Отличительные особенности:

  • маркировка взрывозащиты 1ЕхdIICТ4/Т5/T6 Х
  • герметичный взрывозащищенный корпус IP67
  • температура эксплуатации от - 60°С до +100°С
  • полезный внутренний объем 200 см³
  • может использоваться для взрывозащиты адресных меток помещаемых внутрь

Полезный внутренний объем



Характеристики

Значения

Сечение зажимаемых проводов, мм²

0,08 - 2,5

Коммутируемый ток, А, не более

32

Напряжение, В, не более

400

Температура эксплуатации коробок,°С

от - 60 до + 100

Масса, кг, не более

2,0

Назначенный срок службы, лет, не менее

10


Размеры коробок
Исполнение коробки
С кабельными вводами
Со штуцерами
L1, мм
L2, мм
L1, мм
L2, мм
ККВ-07е-П
250
120
208
120
ККВ-07е-У
185
185
164
164
ККВ-07е-Т
250
185
208
164
ККВ-07е-К
250
250
208
208


Стандартная комплектация:

Наименование Количество на изделие Примечание
ККВ-07е-П ККВ-07е-У ККВ-07е-Т ККВ-07е-К
коробка 1 1 1 1
соединительные клеммы WAGO
По заказу
(не для ККВ-07-е-А)
на 2 проводника 5 5 * *
на 3 проводника * * 5 *
на 5 проводников * * * 5
клеммный ключ WAGO 1 1 1 1 для ККВ-07-е-А
кольцо уплотнительное
d8мм для кабелей Ø6-8 мм
d10мм для кабелей Ø8-10 мм

2
2

2
2

3
3

4
4

спец. ключ для крышки 1 1 1 1 На упаковку
ключ шестигранный 1 1 1 1
дюбель, саморез 3 3 3 3
* возможность комплектации оговаривается при заказе

Кабельные вводы
Внешний вид Обозначение Расшифровка
k1 ШТ 1/2"  штуцер для трубной разводки с резьбой G½"
ШТ 3/4" ШТ 3/4"  штуцер для трубной разводки с резьбой G¾"
k2 КВБ12  кабельный ввод для бронированного кабеля с диаметром брони до 12 мм
КВБ17 КВБ17 кабельный ввод для бронированного кабеля с диаметром брони до 17 мм
КВМ15 КВМ15
кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного
прохода Dу=15 мм
КВМ20 КВМ20 кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм
ЗГ  оконечная заглушка
