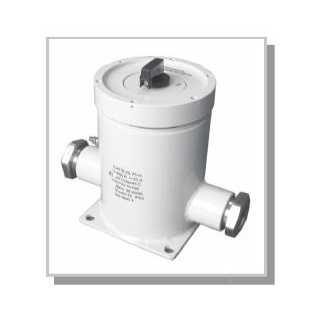

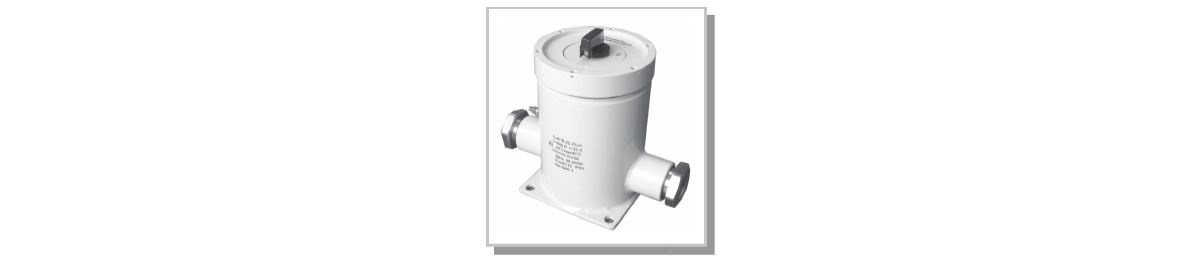

ЕхКПВ выключатели кулачковые взрывозащищенные и переключатели нагрузки
Предназначены для ручной коммутации электрических цепей электродвигателей, аспределительных устройств, блоков управления и других аналогичных устройств, расположенных во взрывоопасных зонах 1 и 2 классов по ГОСТ Р 51330.9 и ГОСТ Р 1330.13.
Являются аналогами переключателей серии CSC/EFSCO фирмы CORTEM GROUP и переключателей серии ЕхGN фирмы ТД «ВЭЛАН».
Параметры | Тип переключателя | |||
ЕхКПВ10 | ЕхКПВ16 | ЕхКПВ25 | ||
Номинальное напряжение изоляции Ui | В | 660 | 660 | 660 |
Номинальный тепловой ток | А | 16 | 20 | 25 |
Механическая износостойкость (количество коммутаций ) | 3x106 | |||
Присоединительные болты, максимальное сечение присоединительных проводов, мм2 |
М3 2х2,5 |
М4 2х4 |
М4 2х6 |
|
Количество полюсов | 1-8 | 1-8 | 1-8 |
Коммутационные программы
Переключатели с нулевым положением 0-1
Взрывозащищенный переключатель с нулевым положением «0» (1-0-2)
Реверсивные взрывозащищенные переключатели
Взрывозащищенный переключатель двигателя со звезды на треугольник
Примечание: *Возможны другие схемы коммутации по ТУ 3424-001-18806749-2003.
- - степень защиты от воздействия пыли и влаги по ГОСТ 14254 – ΙР 66;
- - максимальные габаритные размеры с кабельными вводами не более 200х200х170 мм.
При количестве полюсов 4 и меньше габаритные размеры 200х200х140 мм.
Переключатели прочны и устойчивы к воздействию на них механических факторов:
- вибрации в диапазоне частот 1-100Гц; ускорение, не более 10(1)м/с2 (g);
- рабочее положение переключателей произвольное.
В зависимости от исполнения, переключатели могут эксплуатироваться в рабочем состоянии при следующих климатических факторах внешней среды по ГОСТ 15150-69:
- УХЛ3.1 в диапазоне температуры окружающей среды от минус 30 до плюс 40°С в атмосфере типа II (исполнения из конструкционных сталей, индекс в обозначении С).
- ХЛ 1.1 в диапазоне температуры окружающей среды от минус 40 до плюс 40°С в атмосфере типа III и IV (исполнения из коррозионно-стойких сталей, индекс в обозначении Н).
Возможные категории применения переключателей АС-21А, АС-22А, АС-20А, АС-23А, АС-3, DC-20A, DC-21B, DC-22A, DC-23B по ГОСТ 50030.1-2000, ГОСТ 50030.3-99.
По заказу взрывозащищенный переключатель может быть изготовлен с двумя кабельными вводами (расположение которых проходное Пр или угловое Уг), с тремя кабельными вводами (тройниковое Тр), с четырьмя кабельными вводами (крестообразное Кр).
В комплект каждого кабельного ввода входит заглушка, которая обеспечивает взрывозащиту неиспользуемого ввода и резиновые уплотнения для вводимого кабеля с диаметром по поясной изоляции от 8 до 4 мм.
Кабельный ввод может иметь следующие исполнения, которые указываются при заказе:
К — для открытой прокладки кабеля,
Б — для присоединения бронированного кабеля,
Т-G¾ — трубная прокладка c присоединительной резьбой G¾,
Т-G½ трубная прокладка с присоединительной резьбой G½,
М — для прокладки кабеля в металлорукаве с резьбой G¾.
Стандартная комплектация:
- Переключатель пакетный взрывозащищенный - 1 шт.
- Паспорт 1 экз. На каждый переключатель
- Руководство по эксплуатации - 1 экз. На одну упаковку, направляемую в один адрес, но не более чем на 15 переключателей
- Комплект монтажных частей
- Ключ специальный - 1 шт. На одну упаковку, направляемую в один адрес, но не более чем на 15 переключателей.
Пример обозначения при заказе:
ЕхКПВ-25-С-Б-90-Пр ТУ 3424-138-12150638-2009
- ЕхКПВ – Кулачковый переключатель взрывозащищенный;
- 25 – Номинальный ток переключателя;
- С – материал корпуса (С – конструкционные стали, Н – коррозионно-стойкие стали);
- Б – вид прокладки кабеля (Б – бронированный, К – открытая прокладка, Т-G¾ — трубная прокладка c присоединительной резьбой G¾, Т-G½ трубная прокладка с присоединительной резьбой G½, М — металлорукав с присоединительной резьбой G¾);
- 90 – Номер схемы коммутации,
- Пр – условное обозначение схемы расположения кабельных вводов (Пр — проходная, Уг — угловая, Тр — тройниковая или Кр — крестовая)
