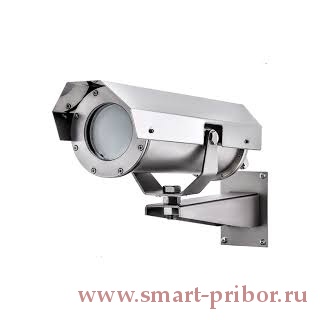

ТВК-07-О АРКТИКА термокожух общепромышленного назначения для экстремально низких температур

Предназначен для установки в него видеокамеры и другого видеооборудования, и обеспечивает их защиту от влияния окружающей среды.

Изготавливается из оцинкованной низкоуглеродистой или нержавеющей стали.

Возможно применение в агресивных средах.

Наличие системы подогрева внутреннего объёма кожуха позволяет применять данное изделие при температуре окружающей среды от -70°С.

Степень защиты оболочки термокожуха IP66 / IР67 по ГОСТ 14254.

Установка видеооборудования возможна самим потребителем.

Предназначен для установки в него видеокамеры и другого видеооборудования, и обеспечивает их защиту от влияния окружающей среды.

Изготавливается из оцинкованной низкоуглеродистой или нержавеющей стали.

Возможно применение в агресивных средах.

Наличие системы подогрева внутреннего объёма кожуха позволяет применять данное изделие при температуре окружающей среды от -70°С.

Степень защиты оболочки термокожуха IP66 / IР67 по ГОСТ 14254.

Установка видеооборудования возможна самим потребителем.

Характеристики Значения

Степень защиты оболочки термокожуха

IP66/ IР67

напряжение для питания видеокамеры, VDC

12

габаритные размеры, не более, мм

520 х 170 х 160

масса, не более, кг

12,5

назначенный срок службы, не менее, лет

10

гарантийный срок, лет

5



Параметры электропитания

Климатическое исполнение

Напряжение питания, В

Ток потребления,не более, А

УХЛ-4 (+1°С...+50°C)

постоянное 12-24VDC

1,0

переменное 36VAC±20%

0,4

переменное 220VAC±10%

0,1

УХЛ-1 (-70°С...+50°C)

постоянное 24VDC±10%

3,3

переменное 24VAC±10%

3,3

переменное 220VAC±10%

0,4



Параметры ИК подсветки

Марка

Характеристики

ИК30

длина волны излучения, нм

850

угол излучения, град.

30°

дальность для сенсора Super HAD 550 твл 0,06 лк, м

12

питание, В

12 (±10%)

потребляемый ток не более, А

0,3

ИК120

длина волны излучения, нм

850

угол излучения, град.

120°

дальность для сенсора Super HAD 550 твл 0,06 лк, м

8

питание, В

12 (±10%)

потребляемый ток не более, А

0,3

Справочно

Максимальный ток потребления 3,3А указан для экстремальных условий эксплуатации при температурах окружающей среды ниже -20°С (до -70°С), и необходим для прогрева внутреннего пространства ТВК-07-О "АРКТИКА" и подогрева смотрового стекла. При температуре окружающей среды не ниже -20°С, ток потребления ТВК-07 не более 0,8А, включая ток потребления самой видеокамеры наблюдения.

Медиаконвертер предназначен для преобразования сигналов между медными и оптическими сегментами сети, передача по оптическому кабелю на расстояния до 20 км.

Характеристики медиаконвертера

Стандарты Ethernet

IEEE 802.3 10Base-T Ethernet IEEE 802.3u 100Base-TX Fast Ethernet IEEE 802.3u 100Base-FX Fast Ethernet IEEE802.3x Flow Control and Back Pressure IEEE 802.1Q

Скорость передачи данных

10/100 Мбит/c

Способ передачи данных

Дуплекс, полудуплекс

Тип используемого оптического кабеля

Одноволоконный одномодовый 9/125 мкм

Рабочая длина волны

Tx1310/Rx1550 нм (WDM)

Тип лазера

Лазер Фабри-Перо (FP)

Выходная оптическая мощность

Макс.: -8 дБм; мин.: -14 дБм

Чувствительность

-32 дБм

Оптический бюджет

18 дБм

Дальность передачи

до 20 км

Разъемы

Медный порт RJ45,
Оптический SC коннектор (для одномодо-
вого кабеля, simplex)



Полезный объем термокожуха ТВК-07-О-С



Установка видеооборудования возможна самим потребителем.

Полезный объем термокожуха для установки видеооборудования
Ø113х240 мм (Диаметр х Длина).

Стандартная комплектация:

Наименование

Кол.

Примечание

Термокожух ТВК-07-О

1

Модификация по заказу

Видеооборудование

-

По заказу

Предохранитель

1



Провод с разъемом BNC

1

По согласованию

Провод с разъемом IP

1



Крепеж для видеокамеры

1

По заказу

(винт 1/4"х13, шайба, шайба-гровер)





Клеммный ключ WAGO

1



Ключ шестигранный S4 мм

1



Кронштейн

1



Адаптеры крепления

1

По заказу

(на столб АК-С, на угол АК-У)





Подсветка инфракрасная

1

По заказу

Козырек

1

По заказу

(крепежный винт, ключ шестигранный S3 мм)

(4, 1)



Бленда

1

По заказу

Кабельный ввод

2

По заявке *

Кольцо уплотнительное L=30 мм

d8-10 мм для кабелей Ø8-10 мм

d10-12 мм для кабелей Ø10-12 мм

2

2

Кроме КВП12 и ЗГ

Шайба d10 мм

Шайба d12 мм

2

2



Хомут

2



Анкер 8х100 мм

4



Силикагель

2



Паспорт на термокожух

1



Паспорта на видеооборудование

-

При заказе

Сертификаты соответствия

-

На партию

Вводные устройства

Внешний вид Обозначение Расшифровка
КВП12 кабельный ввод пластиковый для открытой прокладки кабеля Ø 6-12мм (IP67, от -60°С до +75°С)
k1 ШТ 1/2"  штуцер для трубной разводки с резьбой G½"
ШТ 3/4" ШТ 3/4"  штуцер для трубной разводки с резьбой G¾"
k2 КВБ12  кабельный ввод для бронированного кабеля с диаметром брони до 12 мм
КВБ17 КВБ17 кабельный ввод для бронированного кабеля с диаметром брони до 17 мм
КВМ15 КВМ15
кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного
прохода Dу=15 мм
КВМ20 КВМ20 кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм
ЗГ  оконечная заглушка

При необходимости комплектуется адаптером крепления АК-С (на столб) и АК-У (на угол).

При заказе термокожуха необходимо указать:
  1. модель термокожуха
  2. материал исполнения
  3. напряжение
  4. климатическое исполнение
  5. тип вводного устройства
  6. количество вводного устройства
  7. наличие ИК подстветки
  8. наличие медиаконвертера
  9. наличие козырьков
  10. наличие адаптеров
