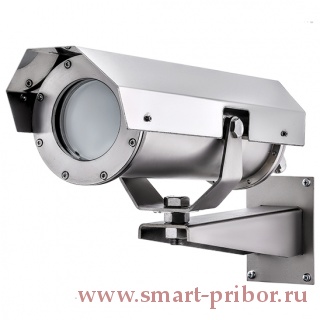

ТВК-07-О ВИЗОР термокожух общепромышленного назначения для тепловизора

Предназначен для установки в него видеокамеры и другого видеооборудования, и обеспечивает их защиту от влияния окружающей среды.

Возможно применение в агресивных средах.

Наличие системы подогрева внутреннего объёма кожуха позволяет применять данное изделие при температуре окружающей среды от -70 °С.

Степень защиты оболочки термокожуха IP66 / IР67 по ГОСТ 14254.

Установка тепловизионного оборудования возможна самим потребител

Изготавливается из оцинкованной низкоуглеродистой или нержавеющей стали.

Предназначен для установки в него видеокамеры и другого видеооборудования, и обеспечивает их защиту от влияния окружающей среды.

Возможно применение в агресивных средах.

Наличие системы подогрева внутреннего объёма кожуха позволяет применять данное изделие при температуре окружающей среды от -70 °С.

Степень защиты оболочки термокожуха IP66 / IР67 по ГОСТ 14254.

Установка тепловизионного оборудования возможна самим потребител

Изготавливается из оцинкованной низкоуглеродистой или нержавеющей стали.

Характеристики Значения

Степень защиты оболочки термокожуха

IP66/ IР67

напряжение для питания тепловизора, VDC

12

габаритные размеры, не более, мм

520 х 170 х 160

масса, не более, кг

12,5

назначенный срок службы, не менее, лет

10

гарантийный срок, лет

5



Параметры электропитания

Климатическое исполнение

Напряжение питания, В

Ток потребления,не более, А

УХЛ-4 (+1°С...+50°C)

постоянное 12-24VDC

1,0

переменное 36VAC±20%

0,4

переменное 220VAC±10%

0,1

УХЛ-1 (-60°С...+50°C)

постоянное 24VDC±10%

3,3

переменное 24VAC±10%

3,3

переменное 220VAC±10%

0,4



Справочно

Максимальный ток потребления 3,3А указан для экстремальных условий эксплуатации при температурах окружающей среды ниже -20°С (до -60°С), и необходим для прогрева внутреннего пространства ТВК-07-О "ВИЗОР" и подогрева смотрового стекла. При температуре окружающей среды не ниже -20°С, ток потребления ТВК-07 не более 0,8А, включая ток потребления самго тепловизора.

Полезный объем термокожуха ТВК-07-О-С



Установка видеооборудования возможна самим потребителем.

Полезный объем термокожуха для установки видеооборудования
Ø113х240 мм (Диаметр х Длина).



тандартная комплектация:

Наименование

Кол.

Примечание

Термокожух ТВК-07-О

1

Модификация по заказу

Видеооборудование

-

По заказу

Предохранитель

1



Провод с разъемом BNC

1

По согласованию

Провод с разъемом IP

1



Крепеж для видеокамеры

1

По заказу

(винт 1/4"х13, шайба, шайба-гровер)





Клеммный ключ WAGO

1



Ключ шестигранный S4 мм

1



Кронштейн

1



Адаптеры крепления

1

По заказу

(на столб АК-С, на угол АК-У)





Подсветка инфракрасная

1

По заказу

Козырек

1

По заказу

(крепежный винт, ключ шестигранный S3 мм)

(4, 1)



Бленда

1

По заказу

Кабельный ввод

2

По заявке *

Кольцо уплотнительное L=30 мм

d8-10 мм для кабелей Ø8-10 мм

d10-12 мм для кабелей Ø10-12 мм

2

2

Кроме КВП12 и ЗГ

Шайба d10 мм

Шайба d12 мм

2

2



Хомут

2



Анкер 8х100 мм

4



Силикагель

2



Паспорт на термокожух

1



Паспорта на видеооборудование

-

При заказе

Сертификаты соответствия

-

На партию

Вводные устройства

Внешний вид Обозначение Расшифровка
КВП12 кабельный ввод пластиковый для открытой прокладки кабеля Ø 6-12мм (IP67, от -60°С до +75°С)
k1 ШТ 1/2"  штуцер для трубной разводки с резьбой G½"
ШТ 3/4" ШТ 3/4"  штуцер для трубной разводки с резьбой G¾"
k2 КВБ12  кабельный ввод для бронированного кабеля с диаметром брони до 12 мм
КВБ17 КВБ17 кабельный ввод для бронированного кабеля с диаметром брони до 17 мм
КВМ15 КВМ15
кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного
прохода Dу=15 мм
КВМ20 КВМ20 кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм
ЗГ  оконечная заглушка

При необходимости комплектуется адаптером крепления АК-С (на столб) и АК-У (на угол).

При заказе термокожуха необходимо указать:
  1. модель термокожуха
  2. материал исполнения
  3. напряжение
  4. климатическое исполнение
  5. тип вводного устройства
  6. количество вводного устройства
  7. наличие козырьков
  8. наличие адаптеров
