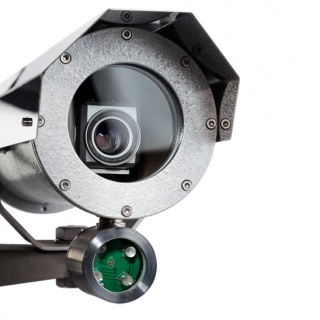

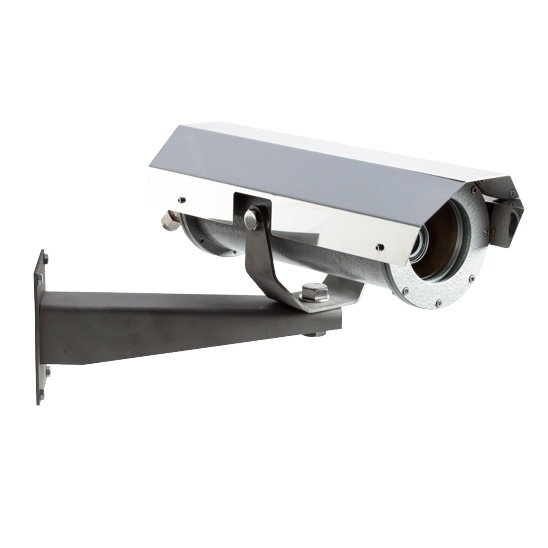

ТВК-07-О-С термокожух общепромышленного назначения из оцинкованной стали

Предназначен для установки в него видеокамер стандартного дизайна и другого видеооборудования, так же обеспечивает защиту их от влияния окружающей среды.

Изготавливается из оцинкованной низкоуглеродистой стали.

Наличие системы ступенчатого подогрева внутреннего объёма кожуха и функции "Холодный старт" контролирует включение при любой температуре окружающей среды (от -60 до +50°C).

Степень защиты оболочки термокожуха IP66 / IР67 по ГОСТ 14254.

Установка видеооборудования возможна самим потребителем.

Позволяет применять корпусные и бескорпусные видеокамеры, что в сочетании с большими размерами полезного объёма термокожуха значительно расширяет диапазон возможных для установки видеокамер.

Предназначен для установки в него видеокамер стандартного дизайна и другого видеооборудования, так же обеспечивает защиту их от влияния окружающей среды.

Изготавливается из оцинкованной низкоуглеродистой стали.

Наличие системы ступенчатого подогрева внутреннего объёма кожуха и функции "Холодный старт" контролирует включение при любой температуре окружающей среды (от -60 до +50°C).

Степень защиты оболочки термокожуха IP66 / IР67 по ГОСТ 14254.

Установка видеооборудования возможна самим потребителем.

Позволяет применять корпусные и бескорпусные видеокамеры, что в сочетании с большими размерами полезного объёма термокожуха значительно расширяет диапазон возможных для установки видеокамер.

Характеристики Значения
Степень защиты оболочки термокожуха  IP66 / IР67
габаритные размеры, не более, мм 520 х 170 х 160
масса, не более, кг 12,5
назначенный срок службы, не менее, лет 10
гарантийный срок, лет 5

Параметры электропитания

Климатическое исполнение Напряжение питания, В Ток потребления,не более, А
УХЛ-4 (+1°С...+50°C) постоянное 12-24VDC 1,0
переменное 36VAC±20% 0,4
переменное 220VAC±10% 0,1
УХЛ-1 (-60°С...+50°C)
УХЛ-1 "АРКТИКА" (-70°С...+50°C)
постоянное 24VDC±10% 3,3
переменное 24VAC±10% 3,3
переменное 220VAC±10% 0,4

Параметры ИК подсветки

Марка Характеристики
ИК30 длина волны излучения, нм 850
угол излучения, град. 30°
дальность для сенсора Super HAD 550 твл 0,03 лк, м 12
питание, В 12 (±10%)
потребляемый ток не более, А 0,3
ИК120 длина волны излучения, нм 850
угол излучения, град. 120°
дальность для сенсора Super HAD 550 твл 0,03 лк, м 8
питание, В 12 (±10%)
потребляемый ток не более, А 0,3

Справочно
Максимальный ток потребления 3,3А указан для экстремальных условий эксплуатации при температурах окружающей среды ниже -20°С (до -60°С), и необходим для прогрева внутреннего пространства ТВК-07-О и подогрева смотрового стекла. При температуре окружающей среды не ниже -20°С, ток потребления ТВК-07 не более 0,8А, включая ток потребления самой видеокамеры наблюдения.

Полезный объем термокожуха ТВК-07-О-С



Установка видеооборудования возможна самим потребителем.

Полезный объем термокожуха для установки видеооборудования
Ø113х240 мм (Диаметр х Длина).







Стандартная комплектация:

Наименование

Кол.

Примечание

Термокожух ТВК-07-О

1

Модификация по заказу

Видеооборудование

-

По заказу

Предохранитель

1



Провод с разъемом BNC

1

По согласованию

Провод с разъемом IP

1



Крепеж для видеокамеры

1

По заказу

(винт 1/4"х13, шайба, шайба-гровер)





Клеммный ключ WAGO

1



Ключ шестигранный S4 мм

1



Кронштейн

1



Адаптеры крепления

1

По заказу

(на столб АК-С, на угол АК-У)





Подсветка инфракрасная

1

По заказу

Козырек

1

По заказу

(крепежный винт, ключ шестигранный S3 мм)

(4, 1)



Бленда

1

По заказу

Кабельный ввод

2

По заявке *

Кольцо уплотнительное L=30 мм

d8-10 мм для кабелей Ø8-10 мм

d10-12 мм для кабелей Ø10-12 мм

2

2

Кроме КВП12 и ЗГ

Шайба d10 мм

Шайба d12 мм

2

2



Хомут

2



Анкер 8х100 мм

4



Силикагель

2



Паспорт на термокожух

1



Паспорта на видеооборудование

-

При заказе

Сертификаты соответствия

-

На партию

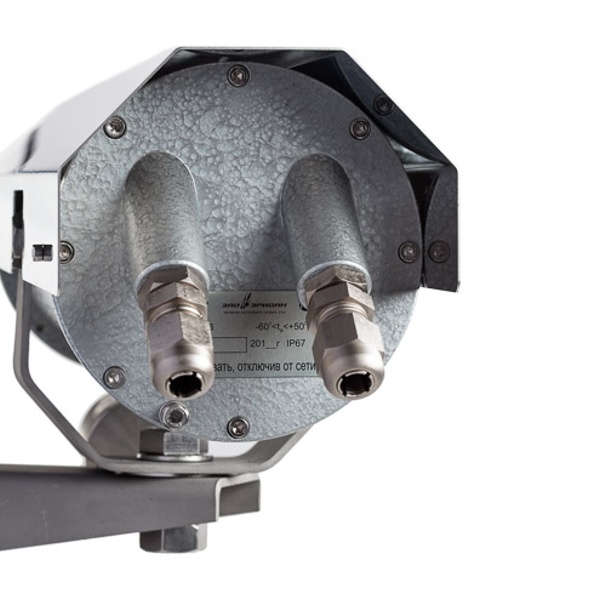

Вводные устройства

Внешний вид Обозначение Расшифровка
КВП12 кабельный ввод пластиковый для открытой прокладки кабеля Ø 6-12мм (IP67, от -60°С до +75°С)
k1 ШТ 1/2"  штуцер для трубной разводки с резьбой G½"
ШТ 3/4" ШТ 3/4"  штуцер для трубной разводки с резьбой G¾"
k2 КВБ12  кабельный ввод для бронированного кабеля с диаметром брони до 12 мм
КВБ17 КВБ17 кабельный ввод для бронированного кабеля с диаметром брони до 17 мм
КВМ15 КВМ15
кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного
прохода Dу=15 мм
КВМ20 КВМ20 кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм
ЗГ  оконечная заглушка



При необходимости комплектуется адаптером крепления АК-С (на столб) и АК-У (на угол).

При заказе термокожуха необходимо указать:
  1. модель термокожуха
  2. напряжение
  3. климатическое исполнение
  4. тип в/камеры
  5. тип вводного устройства
  6. количество вводного устройства
  7. наличие козырьков
  8. наличие ИП подсветки
  9. наличие медиаконвектора
  10. наличие адаптера
