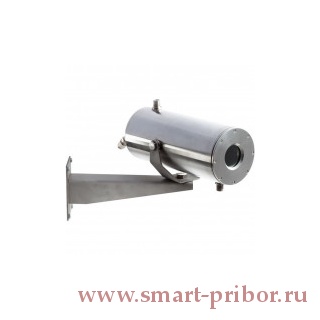

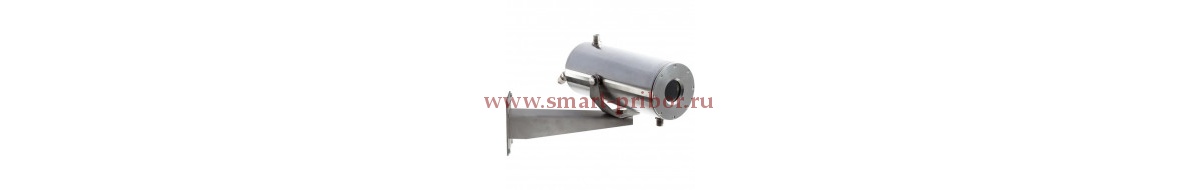

ТВК-07-О-В термокожух общепромышленного назначения охлаждаемый в корпусе из нержавеющей стали

Предназначен для установки в него видеокамеры и другого видеооборудования, и обеспечивает их защиту от влияния окружающей среды.

В корпусе из нержавеющей стали.

Степень защиты оболочки термокожуха IP66/ IР67 по ГОСТ 14254.

Вид климатического исполнения: УХЛ-4 И1 (+1...+130°C), И2 (+1...+200°C) при водяном охлаждении.

Установка видеооборудования возможна самим потребителем.

Применяется в составе систем видеонаблюдения с целью обеспечения охраны, безопасности и контроля за технологическими процессами различных производств, в условиях высоких температур, горячих (литейных) цехов, прокатных станов, печей, химических производств и прочих агрессивных сред

Предназначен для установки в него видеокамеры и другого видеооборудования, и обеспечивает их защиту от влияния окружающей среды.

В корпусе из нержавеющей стали.

Степень защиты оболочки термокожуха IP66/ IР67 по ГОСТ 14254.

Вид климатического исполнения: УХЛ-4 И1 (+1...+130°C), И2 (+1...+200°C) при водяном охлаждении.

Установка видеооборудования возможна самим потребителем.

Применяется в составе систем видеонаблюдения с целью обеспечения охраны, безопасности и контроля за технологическими процессами различных производств, в условиях высоких температур, горячих (литейных) цехов, прокатных станов, печей, химических производств и прочих агрессивных сред

Характеристики Значения

Степень защиты оболочки термокожуха

IP66/ IР67

климатическое исполнение УХЛ-4 (при водяном охлаждении)

И1 (+1...+130°C), И2 (+1...+200°C)

напряжение для питания видеокамеры, VDC

12

полезный объем, мм

85х75х240

габаритные размеры без кронштейна, мм

215х195х460

расход воды*

2,0 л/мин.

масса, не более, кг

17,0

назначенный срок службы, не менее, лет

10

гарантийный срок, лет

5

* При температура окружающей среды 200°С и температура воды 10°С, расход воды 2,0 л/мин. Температура внутри термокожуха 25°С.

Параметры электропитания

Климатическое исполнение

Напряжение питания, В

Ток потребления,
не более, А

УХЛ-4 И1 (+1...+130°C), И2 (+1...+200°C)

постоянное 12-24VDC

1,0

переменное 36VAC±20%

0,4

переменное 220VAC±10%

0,1



Характеристики медиаконвертера



Стандарты Ethernet

IEEE 802.3 10Base-T Ethernet IEEE 802.3u 100Base-TX Fast Ethernet IEEE 802.3u 100Base-FX Fast Ethernet IEEE802.3x Flow Control and Back Pressure IEEE 802.1Q

Скорость передачи данных

10/100 Мбит/c

Способ передачи данных

Дуплекс, полудуплекс

Тип используемого оптического кабеля

Одноволоконный одномодовый 9/125 мкм

Рабочая длина волны

Tx1310/Rx1550 нм (WDM)

Тип лазера

Лазер Фабри-Перо (FP)

Выходная оптическая мощность

Макс.: -8 дБм; мин.: -14 дБм

Чувствительность

-32 дБм

Оптический бюджет

18 дБм

Дальность передачи

до 20 км

Разъемы

Медный порт RJ45,
Оптический SC коннектор (для одномодо-
вого кабеля, simplex)



Полезный внутренний объем термокожуха ТВК-07-О-В



Установка видеооборудования возможна самим потребителем.

Полезный объем термокожуха для установки видеооборудования
Ø123х240 мм (Диаметр х Длина)









Стандартная комплектация:

Наименование

Кол.

Примечание

Термокожух ТВК-07-О

1

Модификация по заказу

Видеооборудование

-

По заказу

Предохранитель

1



Провод с разъемом BNC

1

По согласованию

Провод с разъемом IP

1



Крепеж для видеокамеры

1

По заказу

(винт 1/4"х13, шайба, шайба-гровер)





Клеммный ключ WAGO

1



Ключ шестигранный S4 мм

1



Кронштейн

1



Адаптеры крепления

1

По заказу

(на столб АК-С, на угол АК-У)





Подсветка инфракрасная

1

По заказу

Козырек

1

По заказу

(крепежный винт, ключ шестигранный S3 мм)

(4, 1)



Бленда

1

По заказу

Кабельный ввод

2

По заявке *

Кольцо уплотнительное L=30 мм

d8-10 мм для кабелей Ø8-10 мм

d10-12 мм для кабелей Ø10-12 мм

2

2

Кроме КВП12 и ЗГ

Шайба d10 мм

Шайба d12 мм

2

2



Хомут

2



Анкер 8х100 мм

4



Силикагель

2



Паспорт на термокожух

1



Паспорта на видеооборудование

-

При заказе

Сертификаты соответствия

-

На партию

Вводные устройства

Внешний вид Обозначение Расшифровка
КВП12 кабельный ввод пластиковый для открытой прокладки кабеля Ø 6-12мм (IP67, от -60°С до +75°С)
k1 ШТ 1/2"  штуцер для трубной разводки с резьбой G½"
ШТ 3/4" ШТ 3/4"  штуцер для трубной разводки с резьбой G¾"
k2 КВБ12  кабельный ввод для бронированного кабеля с диаметром брони до 12 мм
КВБ17 КВБ17 кабельный ввод для бронированного кабеля с диаметром брони до 17 мм
КВМ15 КВМ15
кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного
прохода Dу=15 мм
КВМ20 КВМ20 кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм
ЗГ  оконечная заглушка

При необходимости комплектуется адаптером крепления АК-С (на столб) и АК-У (на угол).

При заказе термокожуха необходимо указать:
  1. модель термокожуха
  2. климатическое исполнение
  3. тип вводного устройства
  4. количество вводного устройства
  5. наличие медиаконвертера
  6. наличие адаптеров
