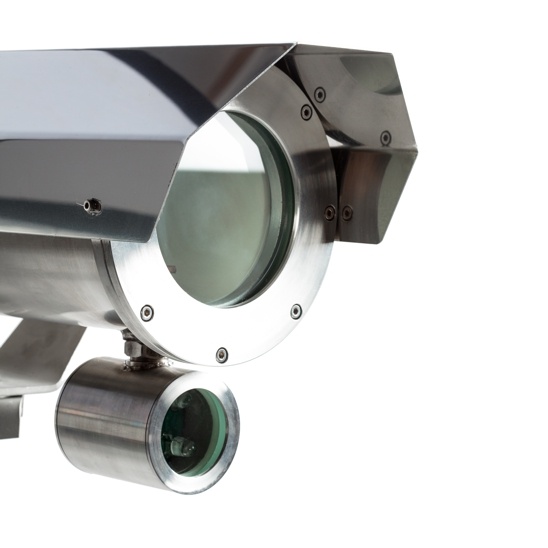

ТВК-07 "АРКТИКА" термокожух взрывозащищенный для экстремально низких температур
Предназначен для установки в него видеокамер стандартного дизайна (корпусные, fixed) и другого видеооборудования с потребляемой мощностью не более 6 Вт, и обеспечивает защиту их от влияния окружающей среды.
Наличие системы подогрева внутреннего объёма кожуха позволяет применять данное изделие при температуре окружающей среды до -70 °С.
Возможно применение в процессах подземной (шахтной) разработки и добычи угля, минеральных солей и других полезных ископаемых.
Характеристики |
Значения |
маркировка взрывозащиты |
РВ Ex d e I Mb X / 1Еx d e IIC T6 Gb X |
Степень защиты оболочки термокожуха |
IP66/ IР67 |
напряжение для питания видеокамеры, VDC |
12 |
габаритные размеры, не более, мм |
520 х 170 х 160 |
масса, не более, кг |
12,5 |
назначенный срок службы, не менее, лет |
10 |
гарантийный срок, лет |
5 |
новая опция - медиаконвертер предназначен для преобразования сигналов между медными и оптическими сегментами сети, передача по оптическому кабелю на расстояния до 20 км |
Параметры электропитания
Климатическое исполнение |
Напряжение питания, В |
Ток потребления,не более, А |
УХЛ-1 (-70°С...+50°C) |
постоянное 24VDC±10% |
3,3 |
переменное 24VAC±10% |
3,3 |
|
переменное 220VAC±10% |
0,4 |
Полезный объем термокожуха ТВК-07 "АРКТИКА"
|
Установка видеооборудования возможна самим потребителем. Полезный объем термокожуха для установки видеооборудования |
Марка
|
Характеристики
|
|||
ИК30
|
длина волны излучения, нм
|
850
|
||
угол излучения, град.
|
30°
|
|||
дальность для сенсора Super HAD 550 твл 0,06 лк, м
|
12
|
|||
питание, В
|
12 (±10%)
|
|||
потребляемый ток не более, А
|
0,3
|
|||
ИК120
|
длина волны излучения, нм
|
850
|
||
угол излучения, град.
|
120°
|
|||
дальность для сенсора Super HAD 550 твл 0,06 лк, м
|
8
|
|||
питание, В
|
12 (±10%)
|
|||
потребляемый ток не более, А
|
0,3
|
Стандартная комплектация:
Наименование |
Кол. |
Примечание |
Термокожух ТВК-07 (ТВК-07-C, ТВК-07-Н) |
1 |
Модификация по заказу |
Видеооборудование |
- |
По заказу |
Предохранитель (5,0 А или 1,6 А) |
1 |
|
Провод с разъемом BNC провод с разъемом IP |
1 1 |
По согласованию |
Крепеж для видеокамеры (винт 1/4"х13, шайба, шайба-гровер) |
1 |
По заказу |
Клеммный ключ WAGO |
1 |
|
Ключ шестигранный S4 мм |
1 |
|
Кронштейн |
1 |
|
Адаптеры крепления |
1 |
По заказу |
(на столб АК-С, на угол АК-У) |
|
|
Подсветка инфракрасная (для ТВК-07-С/Н “ИК”) |
1 |
По заказу |
Козырек (крепежный винт, ключ шестигранный S3 мм) |
1 (4, 1) |
По заказу |
Бленда |
1 |
По заказу |
Кабельный ввод |
2 |
По заявке (см. таблицу - Комплектация термокожухов вводными устройствами (по заказу). |
Заглушка (поз.10 рис.3) |
1 |
|
Заглушка (поз.11 рис.3) |
1 |
|
Кольцо уплотнительное L=30 мм |
|
|
d8-10 мм для кабелей Ø8-10 мм |
2 |
|
d10-12 мм для кабелей Ø10-12 мм |
2 |
|
Шайба (поз.4 рис.3) d10 мм |
2 |
|
Шайба (поз.4 рис.3) d12 мм |
2 |
|
Хомут |
2 |
|
Анкер 8х100 мм |
4 |
|
Силикагель |
2 |
|
Паспорт на термокожух ПС ТВК-00.000 |
1 |
|
Паспорта на видеооборудование |
- |
При заказе |
Сертификат соответствия ТР ТС |
1 |
На партию для Ех исполнения |
Свидетельство РМРС (для ТВК-07-Н “РМРС”) |
1 |
На партию при заказе |

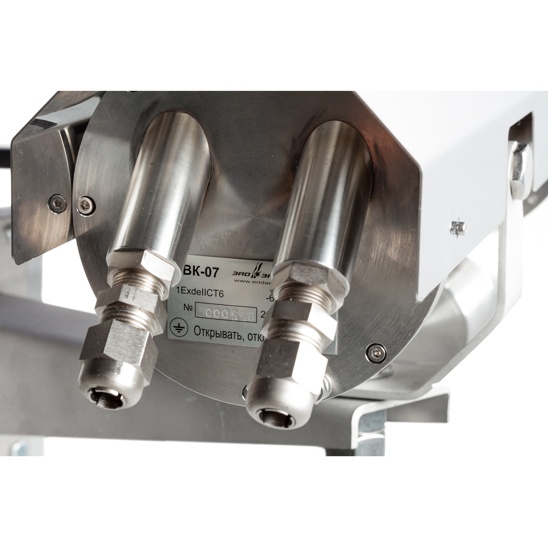

Комплектация термокожухов вводными устройствами (по заказу).
Состав комплекта |
Состав комплекта |
Состав комплекта |
ШТ½ |
ШТ¾ |
ЗГ |
КВБ12 |
КВБ17 |
- |
КВМ15 |
КВМ20 |
- |
Условные обозначения:
КВП12 | кабельный ввод пластиковый для открытой прокладки кабеля Ø 6-12мм (IP67, от -60°С до +75°С) | |
ШТ 1/2" | штуцер для трубной разводки с резьбой G½" | |
ШТ 3/4" | штуцер для трубной разводки с резьбой G¾" | |
КВБ12 | кабельный ввод для бронированного кабеля с диаметром брони до 12 мм | |
КВБ17 | кабельный ввод для бронированного кабеля с диаметром брони до 17 мм | |
КВМ15 |
кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного
прохода Dу=15 мм |
|
КВМ20 | кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм | |
ЗГ | оконечная заглушка |
При необходимости комплектуется адаптором крепления АК-С (на столб) и АК-У (на угол).
АК-С | Адаптер для крепления на столб | |
АК-У | Адаптер для крепления на угол |
“Термокожух взрывозащищенный ТВК-07-Н-24VDC-УХЛ1 “АРКТИКА”, 2хКВМ20, козырек, ТУ 4372-011-43082497-06, 2 шт.”;
Структура обозначения
1 - Наименование термокожуха (ТВК-07)
2 – Материал термокожука (С – углеродистая сталь) или (Н – нержавейка)
3 – Напряжение питания
4 – Климатическое исполнение
5 – Исполнение термокожуха

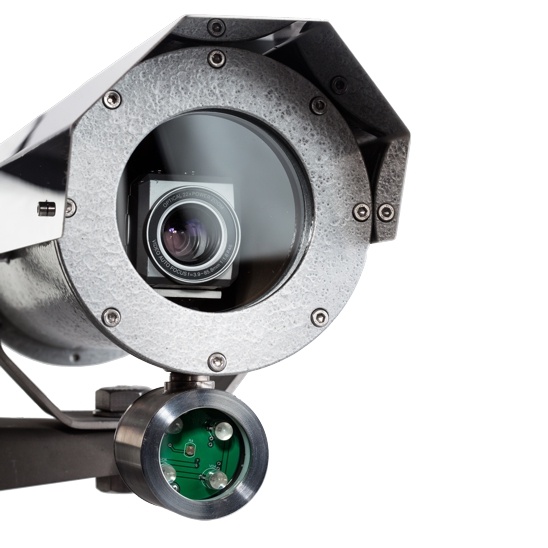

“ИК” с блоком инфракрасной подсветки
"АРКТИКА” для применения при экстремально низких температурах
“ОПТИК” с установленным медиаконвертером с возможностью передачи сигнала по оптоволокну.
“РМРС”, предназначенный для эксплуатации на судах с классом Российского морского регистра судоходства (в дальнейшем РС).
6 – Вводное устройство
7 – Адаптер крепления
8 - Козырек
