ТВК-07 "ВИЗОР" термокожух взрывозащищенного назначения для тепловизора

Предназначен для установки в него видеокамер стандартного дизайна (корпусные, fixed) и другого видеооборудования с потребляемой мощностью не более 6 Вт, и обеспечивает защиту их от влияния окружающей среды.

Наличие системы подогрева внутреннего объёма кожуха позволяет применять данное изделие при температуре окружающей среды до -70 °С.

Возможно применение в процессах подземной (шахтной) разработки и добычи угля, минеральных солей и других полезных ископаемых.

Предназначен для установки в него видеокамер стандартного дизайна (корпусные, fixed) и другого видеооборудования с потребляемой мощностью не более 6 Вт, и обеспечивает защиту их от влияния окружающей среды.

Наличие системы подогрева внутреннего объёма кожуха позволяет применять данное изделие при температуре окружающей среды до -70 °С.

Возможно применение в процессах подземной (шахтной) разработки и добычи угля, минеральных солей и других полезных ископаемых.

Характеристики

Значения

маркировка взрывозащиты

УХЛ-4 РВ Ex d I Mb X / 1Еx d IIC T6 Gb X

УХЛ-1 РВ Ex d e I Mb X / 1Еx d e IIC T6 Gb X

Степень защиты оболочки термокожуха

IP66/ IР67

напряжение для питания тепловизионного оборудования, VDC

12

габаритные размеры, не более, мм

520 х 170 х 160

масса, не более, кг

12,5

назначенный срок службы, не менее, лет

10

гарантийный срок, лет

5

При необходимости комплектуется адаптором крепления АК-С (на столб) и АК-У (на угол)


Параметры электропитания


Климатическое исполнение Напряжение питания, В Ток потребления,не более, А
УХЛ-4 (+1°С...+50°C) постоянное 12-24VDC 1,0
переменное 36VAC±20% 0,4
переменное 220VAC±10% 0,1
УХЛ-1 (-60°С...+50°C) постоянное 24VDC±10% 3,3
переменное 24VAC±10% 3,3
переменное 220VAC±10% 0,4



Полезный объем термокожуха ТВК-07"ВИЗОР"





Установка тепловизионного оборудования возможна самим потребителем.

Полезный объем термокожуха для установки тепловизионного оборудования
Ø113х240 мм (Диаметр х Длина).






Примечание:
Максимальный ток потребления 3,3А указан для экстремальных условий эксплуатации при температурах окружающей среды ниже -20°С (до -70°С), и необходим для прогрева внутреннего пространства ТВК-07 "АРКТИКА" и подогрева смотрового стекла. При температуре окружающей среды не ниже -20°С, ток потребления ТВК-07 не более 0,8А, включая ток потребления самой видеокамеры наблюдения

Стандартная комплектация:

Наименование

Кол.

Примечание

Термокожух ТВК-07 (ТВК-07-C, ТВК-07-Н)

1

Модификация по заказу

Видеооборудование

-

По заказу

Предохранитель (5,0 А или 1,6 А)

1



Провод с разъемом BNC

провод с разъемом IP

1

1

По согласованию

Крепеж для видеокамеры

(винт 1/4"х13, шайба, шайба-гровер)

1

По заказу

Клеммный ключ WAGO

1



Ключ шестигранный S4 мм

1

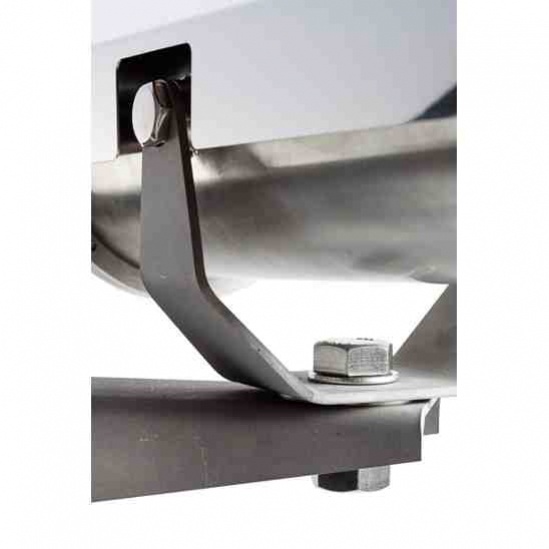

Кронштейн

1



Адаптеры крепления

1

По заказу

(на столб АК-С, на угол АК-У)





Подсветка инфракрасная (для ТВК-07-С/Н “ИК”)

1

По заказу

Козырек

(крепежный винт, ключ шестигранный S3 мм)

1

(4, 1)

По заказу

Бленда

1

По заказу

Кабельный ввод

2

По заявке (см. таблицу - Комплектация термокожухов вводными устройствами (по заказу).

Заглушка (поз.10 рис.3)

1



Заглушка (поз.11 рис.3)

1



Кольцо уплотнительное L=30 мм





d8-10 мм для кабелей Ø8-10 мм

2



d10-12 мм для кабелей Ø10-12 мм

2



Шайба (поз.4 рис.3) d10 мм

2



Шайба (поз.4 рис.3) d12 мм

2



Хомут

2



Анкер 8х100 мм

4



Силикагель

2



Паспорт на термокожух ПС ТВК-00.000

1



Паспорта на видеооборудование

-

При заказе

Сертификат соответствия ТР ТС

1

На партию для Ех исполнения

Свидетельство РМРС (для ТВК-07-Н “РМРС”)

1

На партию при заказе





Комплектация термокожухов вводными устройствами (по заказу).

Состав комплекта

Состав комплекта

Состав комплекта

ШТ½

ШТ¾

ЗГ

КВБ12

КВБ17

-

КВМ15

КВМ20

-



Условные обозначения:

КВП12 кабельный ввод пластиковый для открытой прокладки кабеля Ø 6-12мм (IP67, от -60°С до +75°С)
k1 ШТ 1/2"  штуцер для трубной разводки с резьбой G½"
ШТ 3/4" ШТ 3/4"  штуцер для трубной разводки с резьбой G¾"
k2 КВБ12  кабельный ввод для бронированного кабеля с диаметром брони до 12 мм
КВБ17 КВБ17 кабельный ввод для бронированного кабеля с диаметром брони до 17 мм
КВМ15 КВМ15
кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного
прохода Dу=15 мм
КВМ20 КВМ20 кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм
ЗГ  оконечная заглушка



При необходимости комплектуется адаптором крепления АК-С (на столб) и АК-У (на угол).

aks АК-С Адаптер для крепления на столб
aku АК-У Адаптер для крепления на угол

Пример записи при заказе:

Термокожух взрывозащищенный ТВК-07-С-24VDC-УХЛ4, “ВИЗОР”, 2хКВМ15, козырек, ТУ 4372-011-43082497-06

Структура обозначения

1 - Наименование термокожуха (ТВК-07)

2 – Материал термокожука (С – углеродистая сталь) или (Н – нержавейка)

3 – Напряжение питания

4 – Климатическое исполнение

5 – Исполнение термокожуха

     “ИК” с блоком инфракрасной подсветки

      "АРКТИКА” для применения при экстремально низких температурах

      “ОПТИК” с установленным медиаконвертером с возможностью передачи сигнала по оптоволокну.

      “РМРС”, предназначенный для эксплуатации на судах с классом Российского морского регистра судоходства (в дальнейшем РС).

6 – Вводное устройство

7 – Адаптер крепления

8 - Козырек
