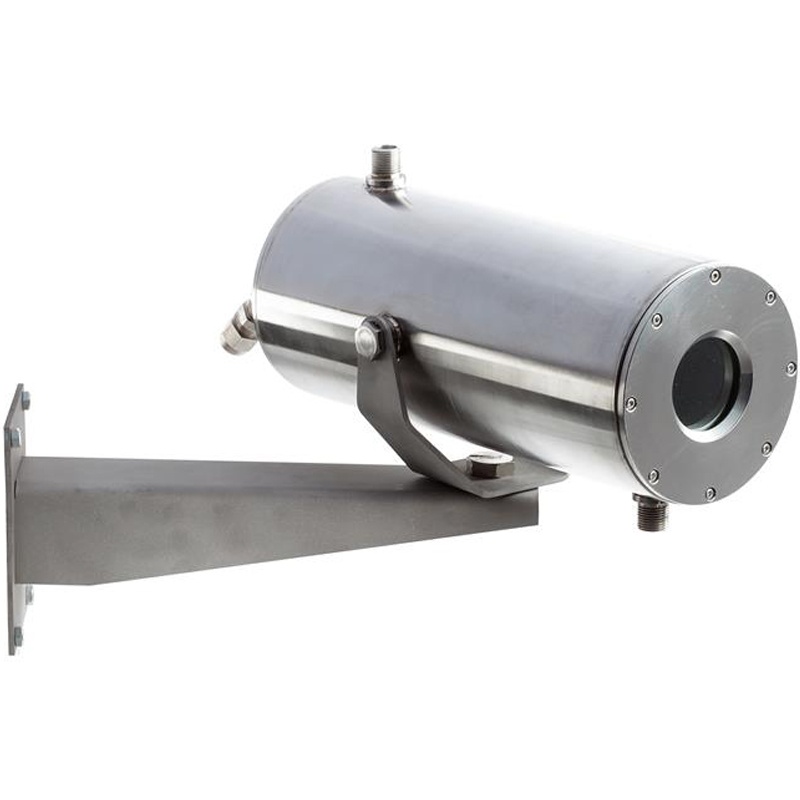

ТВК-07-В термокожух взрывозащищенный охлаждаемый из нержавеющей стали

Предназначен для защиты видеокамеры от неблагоприятных условий внешней среды, в первую очередь высоких и низких температур, а также для защиты самой среды от возможных аварий в электрических цепях видеокамеры с целью недопущения воспламенения или детонации взрывоопасных газовых смесей.

Применяется с целью безопасности и контроля за технологическими процессами взрывоопасных производств, в условиях высоких температур, горячих (литейных) цехов, прокатных станов, печей, химических производств и прочих агрессивных сред.

Предназначен для защиты видеокамеры от неблагоприятных условий внешней среды, в первую очередь высоких и низких температур, а также для защиты самой среды от возможных аварий в электрических цепях видеокамеры с целью недопущения воспламенения или детонации взрывоопасных газовых смесей.

Применяется с целью безопасности и контроля за технологическими процессами взрывоопасных производств, в условиях высоких температур, горячих (литейных) цехов, прокатных станов, печей, химических производств и прочих агрессивных сред.

Исполнение термокожуха ТВК-07-В

Ех-маркировка

взрывоопасных

пылевых сред

Маркировка взрывозащиты

Температура окружающей среды, оС

Примечание

ТВК-07-В-И1

Ex tb IIIС T1300C Db Х

РВ Ex d I Mb X

или

1Еx d IIC T4 Gb X

от +1 до +130

УХЛ-4

с охлажде-

нием

ТВК-07-В-И2

Ex tb IIIС T2000C Db Х

1Еx d IIC T2 Gb X

от +1 до +200

Термокожухи имеют вид взрывозащиты “взрывонепроницаемая оболочка «d»”.





Характеристики

Значения

температура окружающей среды

от 10С до 1300С (для И1) или 2000С (для И2) при температуре охлаждающей воды до 250С (от 10С до 500С без охлаждения);

относительная влажность воздуха при 250С

 до 100 %

атмосферное давление, кПа

от 84 до 106,7.

Конструктивные параметры

материал корпуса

 нержавеющая сталь;

стекло

 закаленное стекло, диаметр смотрового окна 61 мм;

вводное устройство термокожуха выполнено для монтажа кабелем внешним диаметром изоляции 8-12 мм (по поясной изоляции);

два кабельных ввода М20х1,5; материал – нержавеющая сталь или латунь;

материал уплотнительных колец – силикон (Траб = 2300С);

два штуцера G1/2" для подвода-отвода охлаждающей воды;

габаритные размеры термокожуха без кронштейна не более

 215х195х460 мм (ВхШхД);

полезный объем для установки видеооборудования

Ø123х240 мм (Диаметр х Длина);

масса термокожуха не более

17 кг (без кронштейна)

 Медиаконвертер предназначен для преобразования сигналов между медными и оптическими сегментами сети, передача по оптическому кабелю на расстояния до 20 км.

Полезный внутренний объем взрывозащищенного термокожуха ТВК-07-В



Установка видеооборудования возможна самим потребителем.

Полезный объем термокожуха для установки видеооборудования
Ø123х240 мм (Диаметр х Длина)





Параметры внешнего электропитания

Напряжение питания, В

Ток потребления, не более, А

постоянное 12-24 ±10%

1,0

переменное 24-36 +6/-10%

0,4

переменное 220 +6/-10%

0,1



Стандартная комплектация:

Наименование

Кол.

Примечание

Термокожух

1



Видеооборудование

-

По заказу

Предохранитель 2,0 А

1



Провод с разъемом BNC

1



Провод с разъемом IP

1



Крепеж для видеокамеры

1

По заказу

(винт 1/4"х13, шайба, шайба-гровер)





Клеммный ключ WAGO

1



Ключ шестигранный 4 мм

1



Кронштейн

1



Адаптеры крепления

1

По заказу

(на столб АК-С, на угол АК-У)





Кабельный ввод

2

По заявке *

Заглушка (поз.10 рис.3)

1



Заглушка (поз.11 рис.3)

1



Кольцо уплотнительное L=30 мм





d8-10 мм для кабелей Ø8-10 мм

2



d10-12 мм для кабелей Ø10-12 мм

2



Шайба d10 мм

2



Шайба d12 мм

2



Хомут

2



Анкер 8х100 мм

4



Силикагель

2



Паспорт на термокожух ПС ТВК-00.000-02

1



Паспорта на видеооборудование

-

При заказе

Сертификат соответствия ТР ТС

1

На партию для Ех исполнения



* Комплектация термокожухов вводными устройствами (по заказу)

Состав комплекта

Состав комплекта

Состав комплекта

ШТ½

ШТ¾

ЗГ

КВБ12

КВБ17

-

КВМ15

КВМ20

-



Условные обозначения:

КВП12 кабельный ввод пластиковый для открытой прокладки кабеля Ø 6-12мм (IP67, от -60°С до +75°С)
k1 ШТ 1/2"  штуцер для трубной разводки с резьбой G½"
ШТ 3/4" ШТ 3/4"  штуцер для трубной разводки с резьбой G¾"
k2 КВБ12  кабельный ввод для бронированного кабеля с диаметром брони до 12 мм
КВБ17 КВБ17 кабельный ввод для бронированного кабеля с диаметром брони до 17 мм
КВМ15 КВМ15
кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного
прохода Dу=15 мм
КВМ20 КВМ20 кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм
ЗГ  оконечная заглушка



При необходимости комплектуется адаптором крепления АК-С (на столб) и АК-У (на угол)

aks АК-С Адаптер для крепления на столб
aku АК-У Адаптер для крепления на угол


Пример записи при заказе:

Термокожух взрывозащищенный с охлаждением ТВК-07-В-И1, 220VАС, 2хКВБ12, АК-С, ТУ 4372-011-43082497-06”;

Структура обозначения

1 - Наименование термокожуха (ТВК-07-В)

2 – Исполнение

3 – Напряжение питания

4 -  Вводное устройство

5 – Адаптер крепления
